Ermenrich PL30 Optik Terazi
TR
Kit içeriği: optik terazi, plastik taşıma çantası, ayarlama pimi, altıgen anahtar, kullanım kılavuzu ve garanti.
Ayarlama ve tesviye
•
Üç ayaklı sehpa ayaklarını yere koyun ve üç ayaklı sehpayı kullanıcının göz hizasına göre ayarlayın.
•
Cihazı üç ayaklı sehpa üzerine yerleştirin ve sıkıca vidalayın.
•
Cihazı üç ayaklı sehpayı kaldırarak taşıyabilirsiniz. Cihaza zarar vermemek için dikey olarak tutun.
•

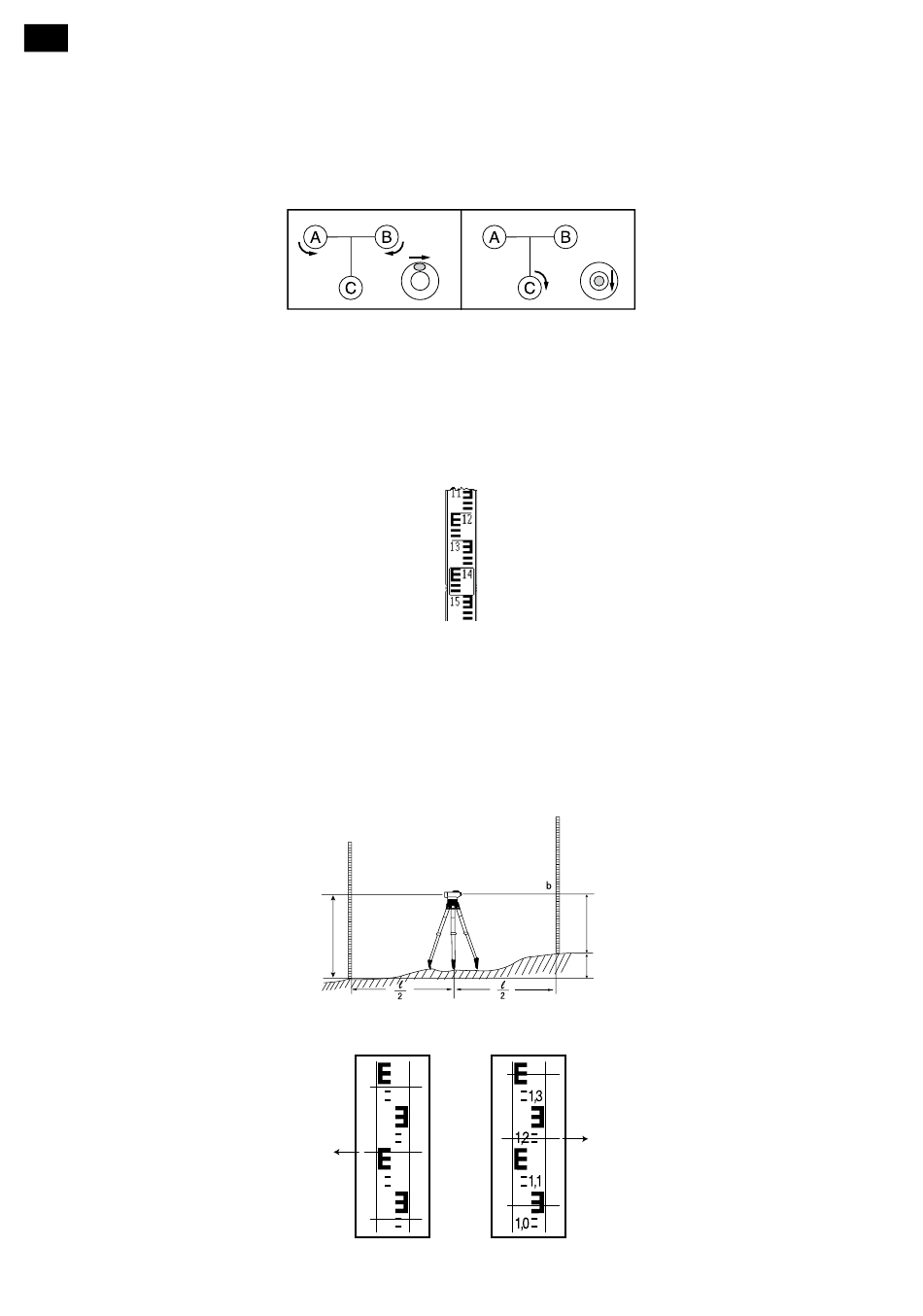

Su terazisini (10) merkeze yerleştirmek için tesviye vidalarını (9) kullanın (Şek. 1). Su terazisi merkezdeyken cihaz dengelenir.
Nişan alma ve odaklama
•
Göz merceği kapağını (12) çıkartın. Cihazı parlak bir nesneye doğrultun veya objektif merceğinin (7) önünde beyaz bir kağıt tutun, ardından
göz merceği odaklama düğmesini (13) koyu siyah artı işareti açıkça görülene kadar çevirin.
•
Cihazı tesviye çubuğuna doğrultun. Gerekirse, kolay nişan almak için optik diopter gezi (6) kullanın.
•
Tesviye çubuğunun derecelendirme işaretlerini net bir şekilde görene kadar odaklama düğmesini (5) çevirin (Şek. 2).
•
Yatay tahrik vidasını çevirerek artı işaretini tam olarak tesviye çubuğunun merkezine hizalayın (8).
Yükseklik farkı ölçümü
•
A ve B tesviye çubuklarını dikey konuma getirin. Cihazı tesviye çubukları A ve B arasına yerleştirin (Şek. 3).
•
Optik teraziyi A çubuğunun merkezine odaklayın. Artı işaretinin ortasındaki tesviye çubuğunun yükseklik değerini kaydedin.
•
Optik teraziyi B çubuğunun merkezine odaklayın. Artı işaretinin ortasındaki tesviye çubuğunun yükseklik değerini kaydedin (Şek. 4).
•
Büyük olandan küçük olanı çıkararak yükseklik farkını hesaplayın.
Örneğin Şekil 3'te yükseklik farkı 0,565 m'dir. B yüksekliğinin değerini A yüksekliğinin değerinden çıkarın.
1,78 – 1,215 = 0,565
Şekil 1
Şekil 2
a(1.78)
A
Şekil 3
1,9
1,8
a(1.78)
1,7
1,6
Şekil 4
b(1.215)
h
B
b(1.215)
