Úhlová kalibrace

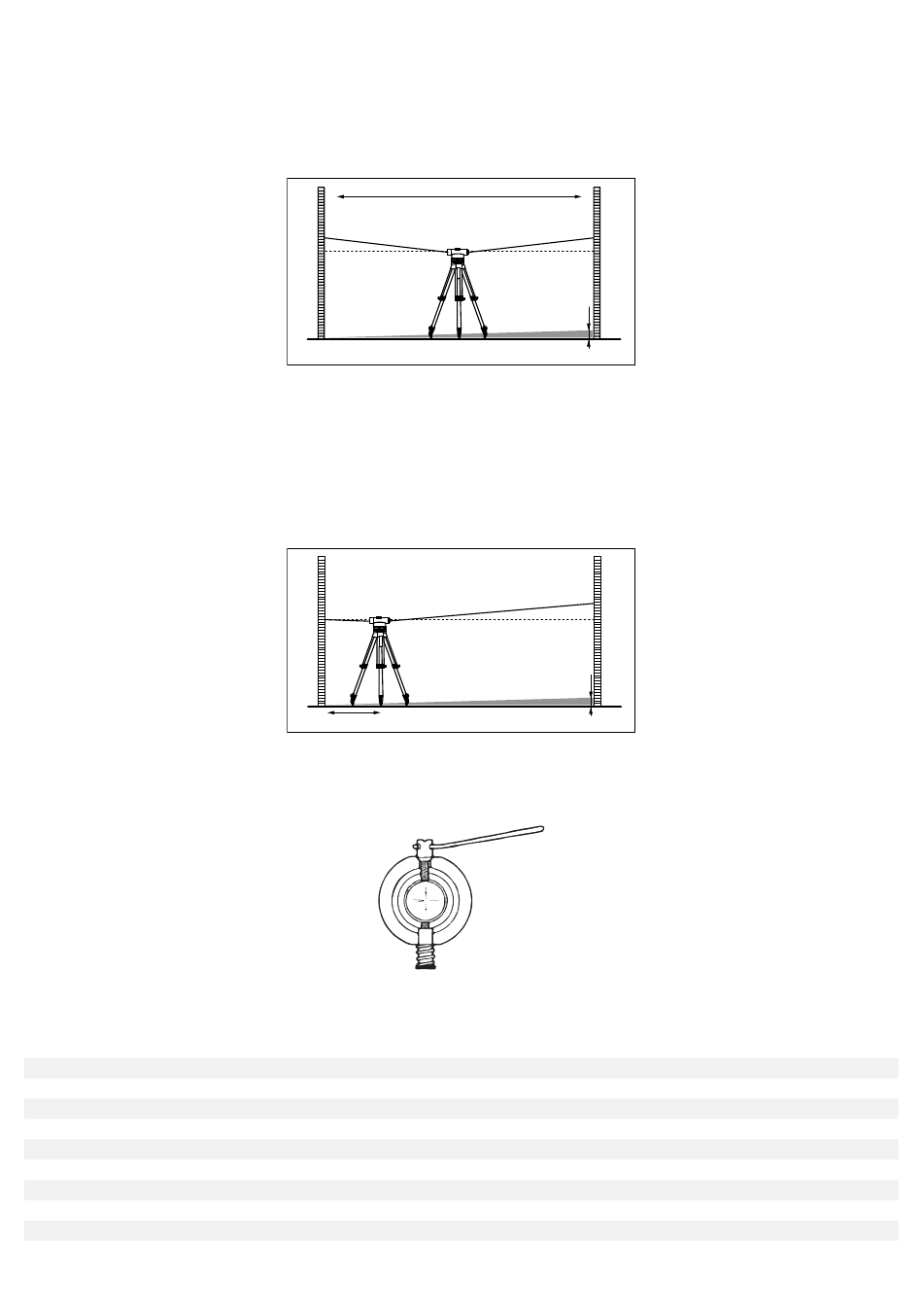

Umístěte nivelační tyče A a B do vzdálenosti 30 m od sebe. Optický nivelační přístroj umístěte mezi tyče (obr. 9). Změřte hodnoty výšky na
tyčích A a B a vypočítejte jejich rozdíl.
Například (obr. 9):
a1 = 1,937 m
b1 = 1,689 m
rozdíl (d) činí a1 – b1 = 0,248.
Umístěte zařízení do vzdálenosti 1 m od tyče A. Změřte výšku tyče A (hodnota a2 na obr. 10). Vypočítejte následující rovnici: b2' = a2 – d. Pak
změřte výšku tyče B (b2). Pokud je odchylka mezi b2' a b2 větší než 3 mm, je třeba zkalibrovat nitkový kříž.
Například:
a2 = 1,724 m
d = 0,248
tedy b2' je: a2 – d = 1,476
Sejměte kryt okuláru (12). Otáčejte seřizovacím šroubem s kolíkem (obr. 11), dokud se hodnoty b2' a b2 nebudou shodovat. Opět nasaďte kryt
okuláru.
Technické údaje
Zvětšení
Pracovní vzdálenost
Přesnost výšky pro individuální měření
Směrodatná odchylka na 1 km, dvojitá nivelace
Clona objektivu
Obraz
Zorné pole
Nejkratší vzdálenost zaostření
Rozsah kompenzátoru
30 m
a1
A
a1-b1=d
Obr. 9
a2
A
a2-d=b2'
1 m
Obr. 10
Obr. 11
13
b1
d
B
b2
d
B
32x
120 m
1,6 mm/30 m
1 mm
36 mm
vzpřímený
1°30'
0,3 m
±15'
