relação aos materiais e acabamento. A condição para que a Levenhuk repare ou substitua tal produto é que ele seja enviado à Levenhuk
juntamente com a nota fiscal de compra.
Para detalhes adicionais, visite nossa página na internet: www.levenhuk.eu/warranty
Se surgirem problemas relacionados à garantia ou se for necessária assistência no uso do produto, contate a filial local da Levenhuk.
Нивелир Ermenrich PL30
RU
Комплект поставки: нивелир, пластиковый кейс для хранения, регулировочная шпилька, шестигранный ключ, инструкция по
эксплуатации и гарантийный талон.
Установка и горизонтирование
•
Утопите ножки штатива в земле и установите штатив на уровне глаз пользователя.
•
Установите нивелир на штатив и плотно закрепите его винтами.
•
Вы можете переносить нивелир вместе со штативом. Держите его вертикально, чтобы не повредить нивелир.
•

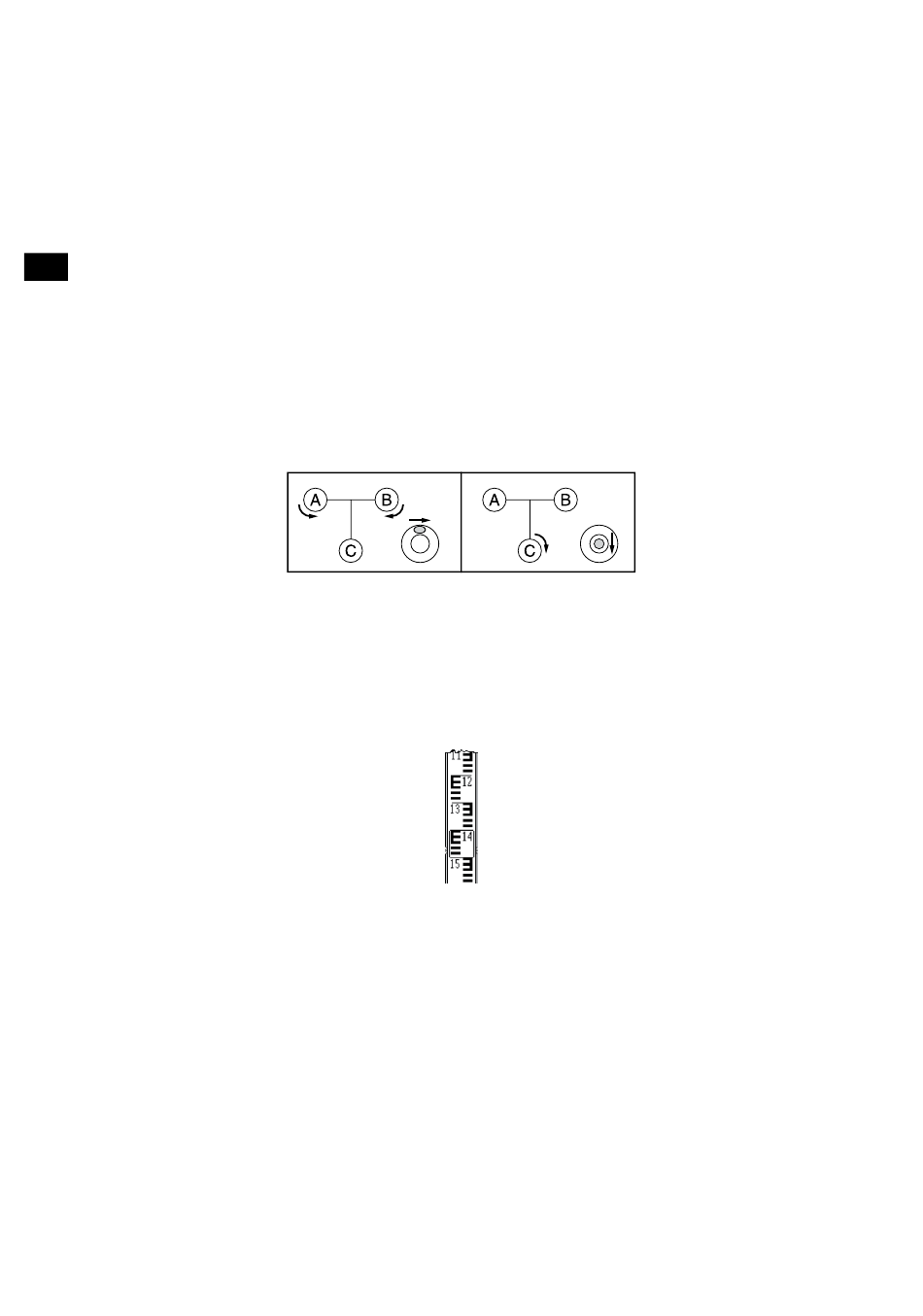

С помощью подъемных винтов (9) установите пузырьковый уровень (10) в центр (рис. 1). Прибор правильно выровнен, если пузырек
находится в центре.
Наведение и фокусировка
•
Снимите защитный колпачок объектива (12). Наведите прибор на яркий объект или держите белый лист бумаги перед
объективом (7), затем поверните кольцо фокусировки объектива (13) так, чтобы темное перекрестие было четко видно.
•
Наведите нивелир на измерительную рейку. При необходимости используйте оптический прицел (6) для удобства.
•
Поверните ручку фокусировки (5) так, чтобы четко видеть разметку измерительной рейки (рис. 2).
•
Выровняйте перекрестие точно по центру измерительной рейки, вращая ручку горизонтальной фокусировки (8).
Измерение перепада высот
•
Установите измерительные рейки A и B в вертикальное положение. Поместите прибор между ними (рис. 3).
•
Сфокусируйте нивелир на центр рейки А. Запишите значение высоты рейки в центре перекрестия.
•
Сфокусируйте нивелир на центр рейки В. Запишите значение высоты рейки в центре перекрестия (рис. 4).
•
Вычислите разность высот путем вычитания меньшего значения высоты из большего.
На рисунке 3, например, перепад высот составляет 0,565 м. Для получения этого значения вычтите значение высоты b из
значения высоты a.
1,78 – 1,215 = 0,565
Рисунок 1
Рисунок 2
