Niwelator optyczny Ermenrich PL30
PL
Zawartość zestawu: niwelator optyczny, futerał do transportu, sworzeń regulacyjny, klucz imbusowy, instrukcja obsługi i karta
gwarancyjna.

Ustawianie i poziomowanie

•
Ustaw nogi statywu na podłożu i dostosuj wysokość statywu do wysokości oczu użytkownika.
•
Umieść przyrząd na statywie i dobrze go dokręć.
•
Przyrząd można przenosić, podnosząc statyw. Należy go wtedy trzymać pionowo, aby nie uszkodzić przyrządu.
•
Użyj śrub poziomujących (9) do ustawienia pęcherzyka powietrza poziomicy (10) na środku (Rys. 1). Przyrząd jest wypoziomowany, gdy
pęcherzyk powietrza poziomicy znajduje się na środku.
Ustawianie na celu i regulacja ostrości
•
Zdejmij osłonę okularu (12). Skieruj przyrząd na jasny obiekt lub przytrzymaj białą kartkę papieru przed soczewką obiektywową (7),
następnie obracaj pokrętło regulacji ostrości okularu (13), aż czarny krzyż stanie się dobrze widoczny.
•
Skieruj przyrząd na łatę niwelacyjną. W razie potrzeby użyj celownika przeziernikowego (6), aby ułatwić ustawienie przyrządu na celu.
•
Obracaj pokrętło regulacji ostrości (5), aż podziały na łacie niwelacyjnej będą dobrze widoczne (Rys. 2).
•
Ustaw krzyż dokładnie na środku łaty niwelacyjnej, obracając śrubę regulacji w płaszczyźnie poziomej (8).
Pomiar różnicy wysokości
•
Ustaw łaty niwelacyjne A i B w pozycji pionowej. Ustaw przyrząd między łatami niwelacyjnymi A i B (Rys. 3).
•
Skieruj niwelator optyczny na środek łaty A. Zapisz wartość wysokości łaty niwelującej na środku krzyża.
•
Skieruj niwelator optyczny na środek łaty B. Zapisz wartość wysokości łaty niwelującej na środku krzyża (Rys. 4).
•
Oblicz różnicę wysokości, odejmując mniejszą wartość od większej.
Przykładowo na Rysunku 3 różnica wysokości wynosi 0,565 m. Odejmij wartość wysokości B od wartości wysokości A.
1,78 – 1,215 = 0,565

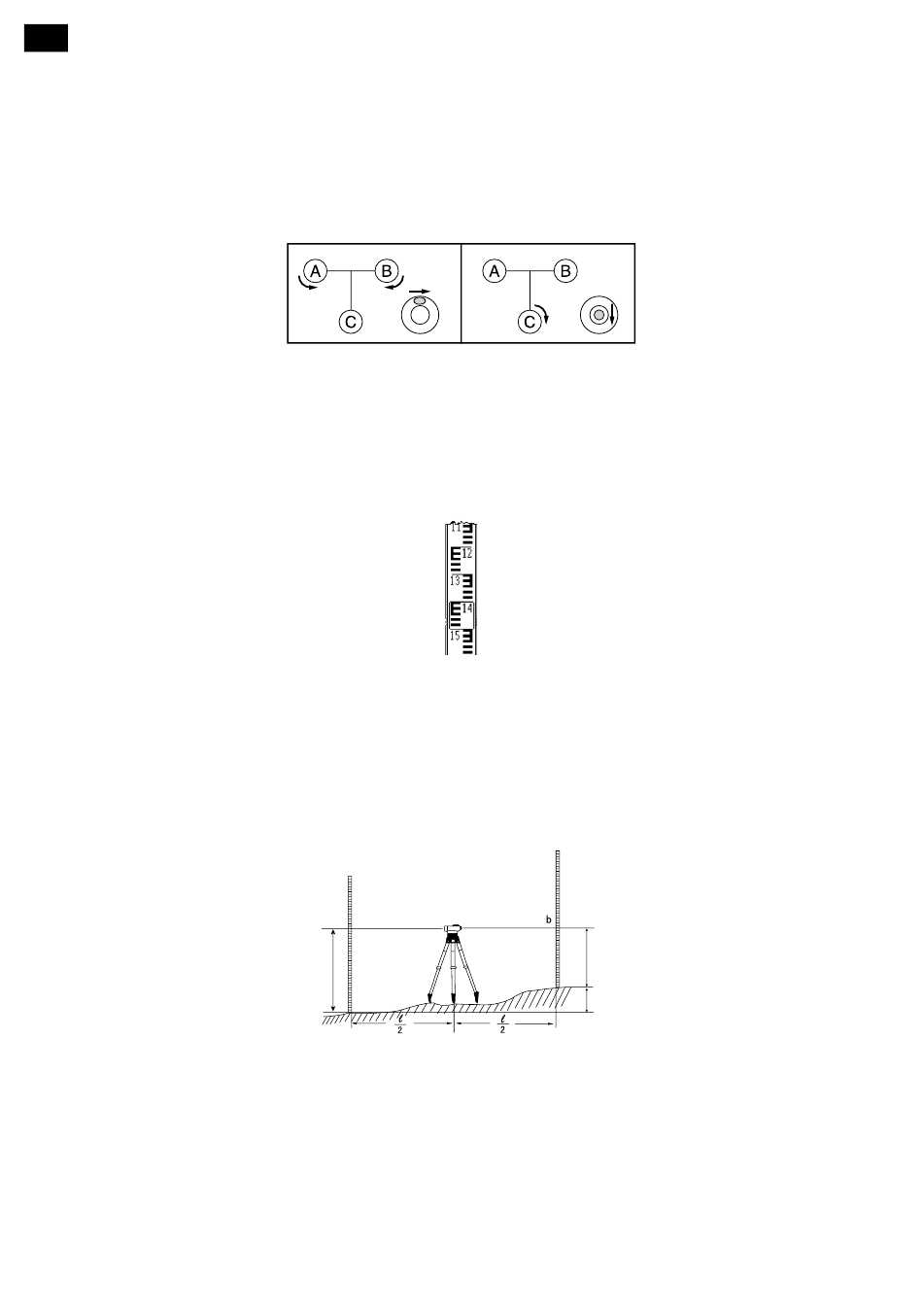

Rysunek 1
Rysunek 2
a(1.78)
A
Rysunek 3
29
b(1.215)
h
B
