Měření vzdálenosti
•

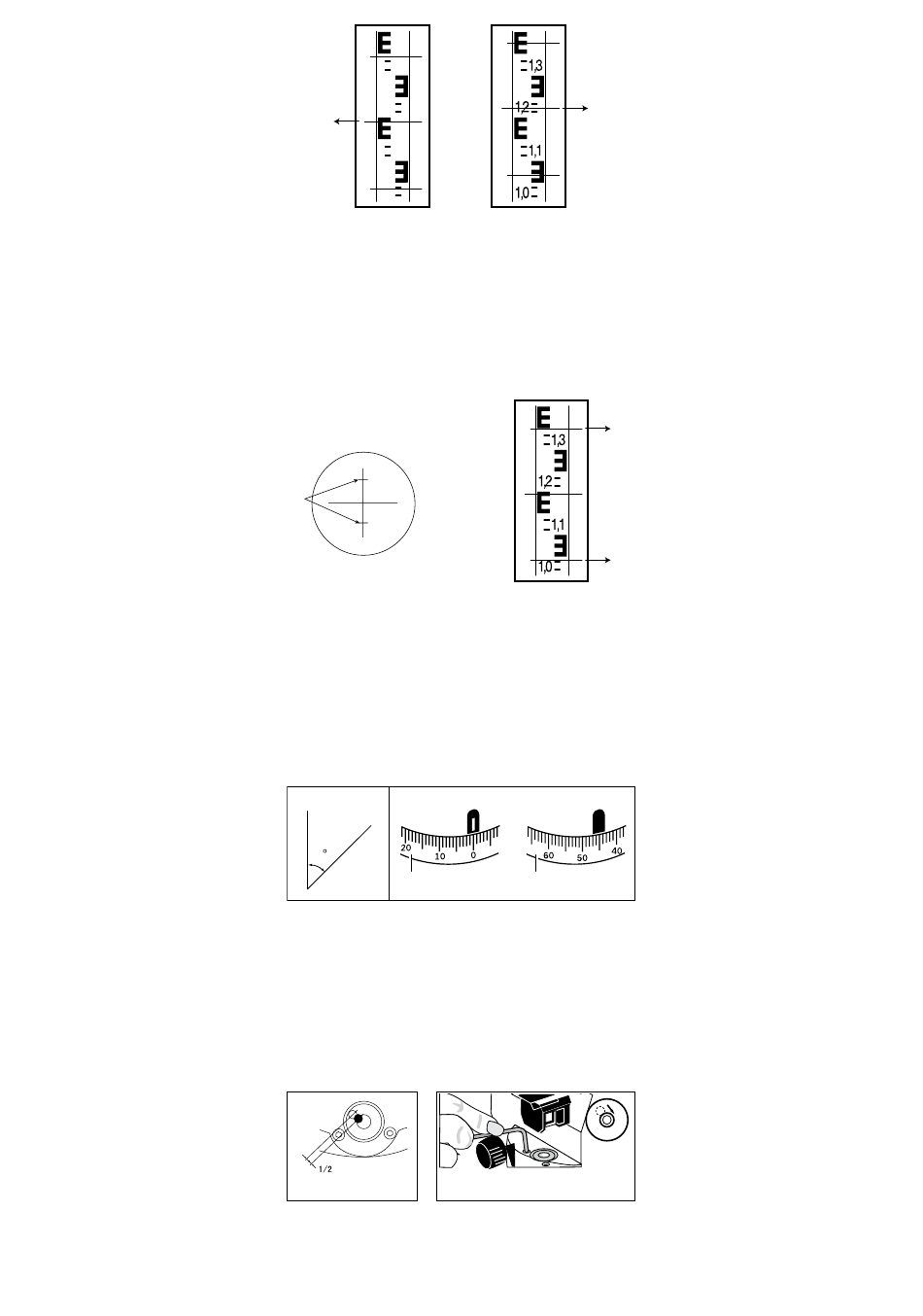

Zaostřete přístroj na nivelační tyč. Zaznamenejte hodnoty odpovídající horní a dolní linii měřicího nitkového kříže (obr. 5).
•
Rozdíl hodnot vynásobte číslem 100 a získáte vzdálenost mezi přístrojem a nivelační tyčí.
Například:
Vzdálenost mezi přístrojem a tyčí na obrázku 5 je 30,5 m.
(1,347 – 1,042) x 100 = 30,5
Měření úhlů
•
Zaostřete přístroj na tyč A. Otáčejte vodorovným kroužkem (2), dokud nebude značka "0" zarovnána s referenční značkou (3) (obr. 6).
•
Zaměřte přístroj na tyč B. Zaznamenejte změřený úhel referenční značky (3) na vodorovném kruhu (obr. 6).
Například:
Hodnota úhlu na obrázku 6 je 45°.
x° = 45°
Kalibrace bublinkové vodováhy
•
Zkontrolujte bublinkovou vodováhu (10). Pomocí vyrovnávacích šroubů (9) přesuňte bublinku (10) do středu vodováhy. Otočte přístroj o
180 stupňů. Pokud bublinka vodováhy zůstává uprostřed, je přístroj zkalibrován.
•
Pokud není bublinka vodováhy uprostřed, otáčejte vyrovnávacími šrouby (9) a posouvejte bublinku vodováhy do středu. Bublinka by měla
být umístěna co nejblíže středu, alespoň na ½ mezi středem a vnějším koncem kruhu (obr. 7).
•
Poté pomocí šestihranu otáčejte šroubky pro vyrovnání bublinky a posuňte bublinku do středu (obr. 8).
•
Tyto kroky opakujte, dokud nebude bublinková vodováha zcela zkalibrována.
1,9
1,8
a(1.78)
1,7
1,6
Horní
a dolní
linie
A
B
x
Horizontální kruh
Obr. 7
Obr. 4
Obr. 5
Referenční
A B Referenční
značka
značka
horizon-
horizon-
tálního
tálního
kruhu
kruhu
Horizontální kruh
Obr. 6
Obr. 8
12
b(1.215)
Horní linie
1.347
Dolní linie
1.042
