Pomiar odległości
•

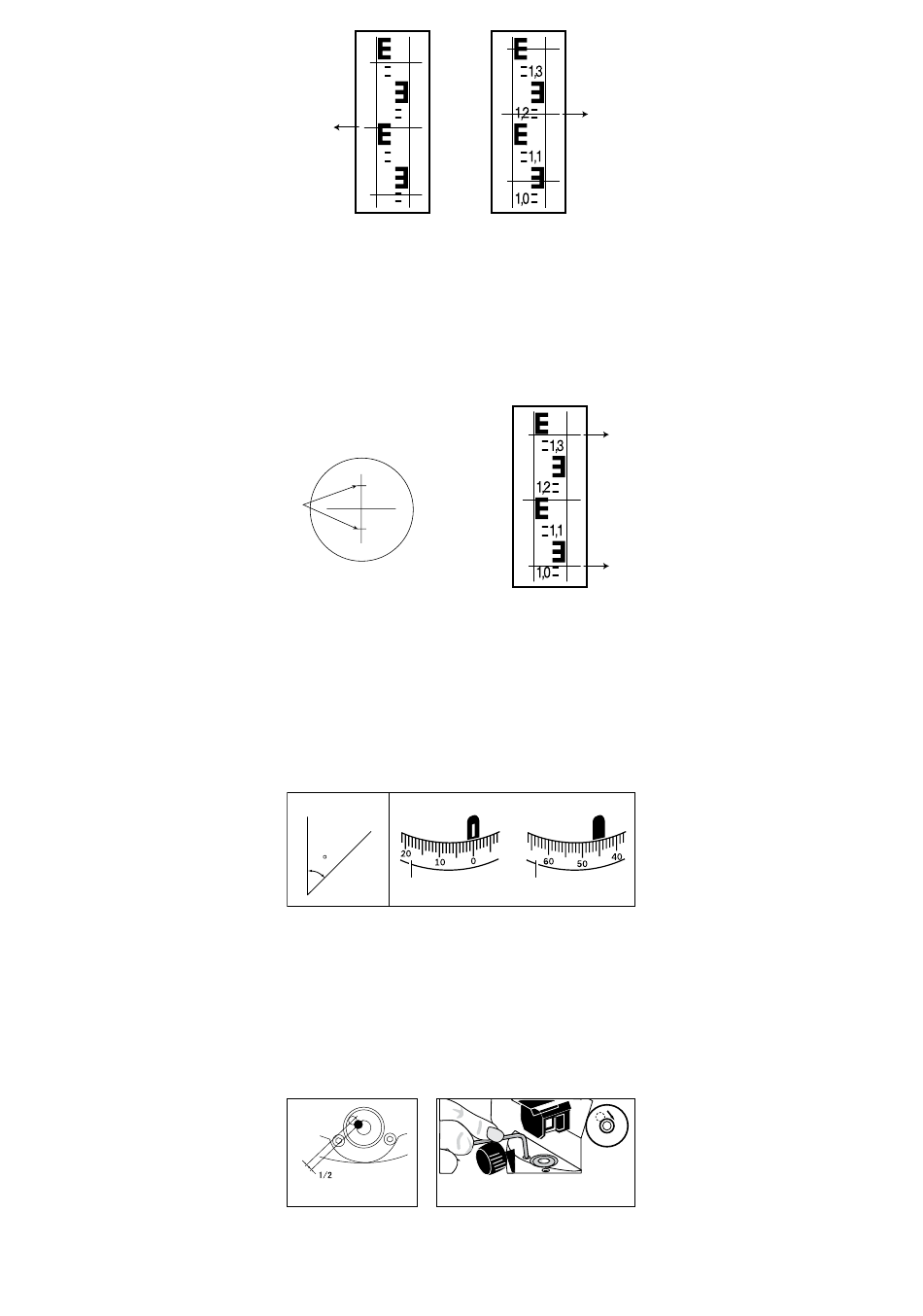

Skieruj przyrząd na łatę niwelacyjną. Zapisz wartości dla górnej i dolnej linii krzyża pomiarowego (Rys. 5).
•
Pomnóż różnicę wartości przez 100, aby obliczyć wartość odległości między przyrządem a łatą niwelacyjną.
Przykład:
Odległość między przyrządem a łatą na Rysunku 5 wynosi 30,5 m.
(1,347 – 1,042) x 100 = 30,5
Pomiar kątów
•
Skieruj przyrząd na łatę A. Obracaj kółkiem ustawienia w poziomie (2), aż znacznik "0" będzie w linii ze zanacznikiem odniesienia (3) (rys. 6).
•
Skieruj przyrząd na łatę B. Zapisz pomiar kąta oznaczenia referencyjnego (3) okręgu poziomego (Rys. 6).
Przykład:
Wartość kąta na Rysunku 6 wynosi 45°.
x° = 45°
Kalibracja poziomicy pęcherzykowej
•
Sprawdź poziomicę pęcherzykową (10). Użyj śrub poziomujących (9) do ustawienia pęcherzyka powietrza poziomicy (10) na środku.
Obróć przyrząd o 180 stopni. Jeśli pęcherzyk powietrza pozostanie na środku, przyrząd jest prawidłowo skalibrowany.
•
Jeśli pęcherzyk powietrza nie pozostanie na środku, obróć śruby poziomujące (9), aby zmienić położenie poziomicy pęcherzykowej.
Pęcherzyk powinien znajdować się co najmniej w połowie między środkiem a zewnętrznym końcem okręgu (Rys. 7).
•
Następnie, używając klucza imbusowego, ustaw pęcherzyk na środku, obracając śruby poziomujące (Rys. 8).
•
Powtarzaj te czynności do momentu skalibrowania poziomicy pęcherzykowej.
