Misurazione della distanza

•

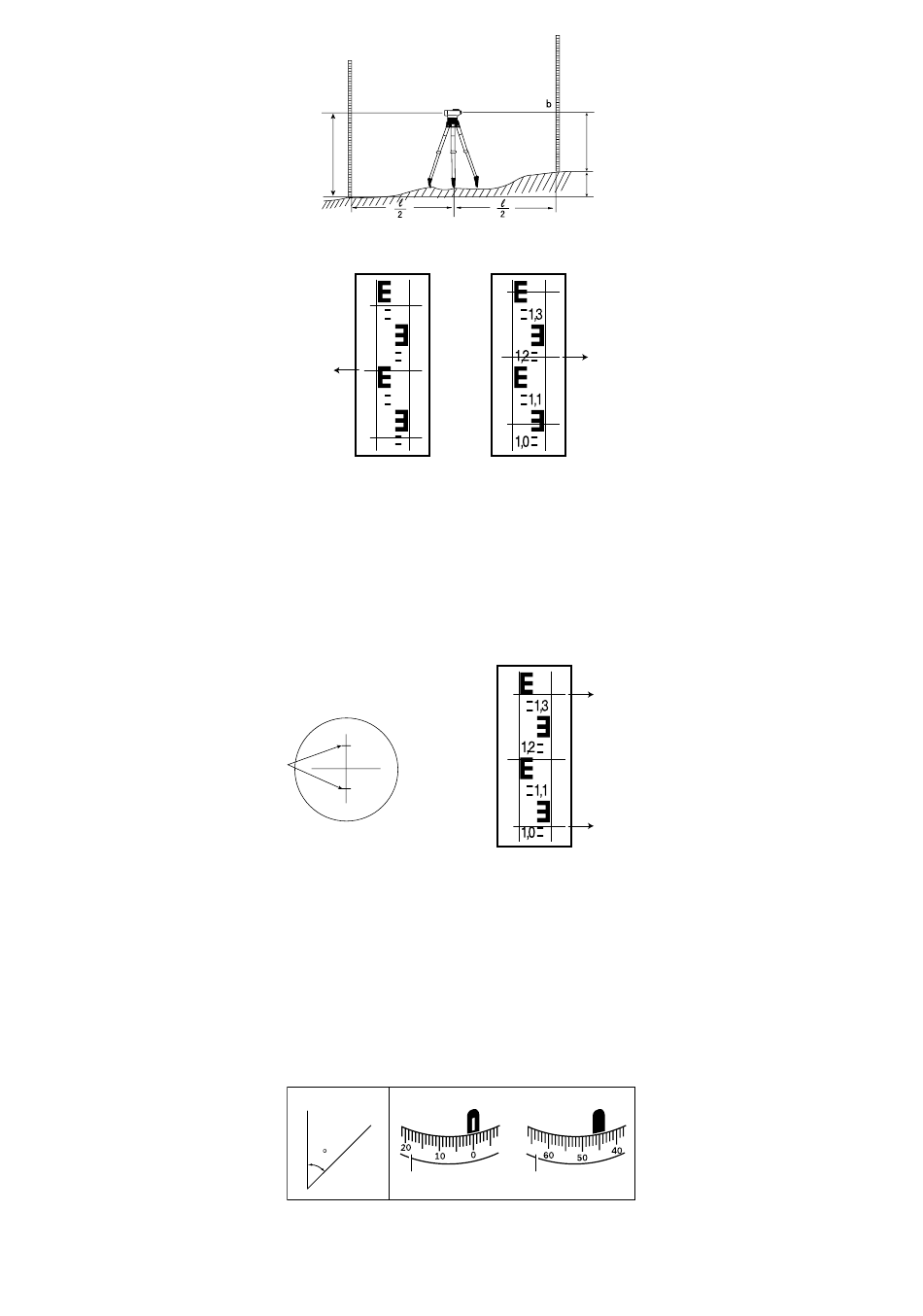

Mettere a fuoco lo strumento sulla stadia. Osservare i valori della scala graduata corrispondenti alla tacca superiore e inferiore del
reticolo di puntamento (fig. 5).
•
Moltiplicare per 100 la differenza tra i due valori per ottenere la distanza tra lo strumento e la stadia.
Per esempio:
La distanza tra lo strumento e la stadia in figura 5 è pari a 30,5 m.
(1,347 – 1,042) x 100 = 30,5
Misurazione degli angoli
•
Mettere a fuoco lo strumento sulla stadia A. RRuotare il cerchio orizzontale (2) fino ad allineare il simbolo "0" con il simbolo di
riferimento (3) (Fig. 6).
•
Mettere a fuoco lo strumento sulla stadia B. Osservare il valore dell'angolo misurato sul cerchio orizzontale in corrispondenza della tacca
di riferimento (3) (fig. 6).
Per esempio:
Il valore dell'angolo in figura 6 è pari a 45°.
x° = 45°
