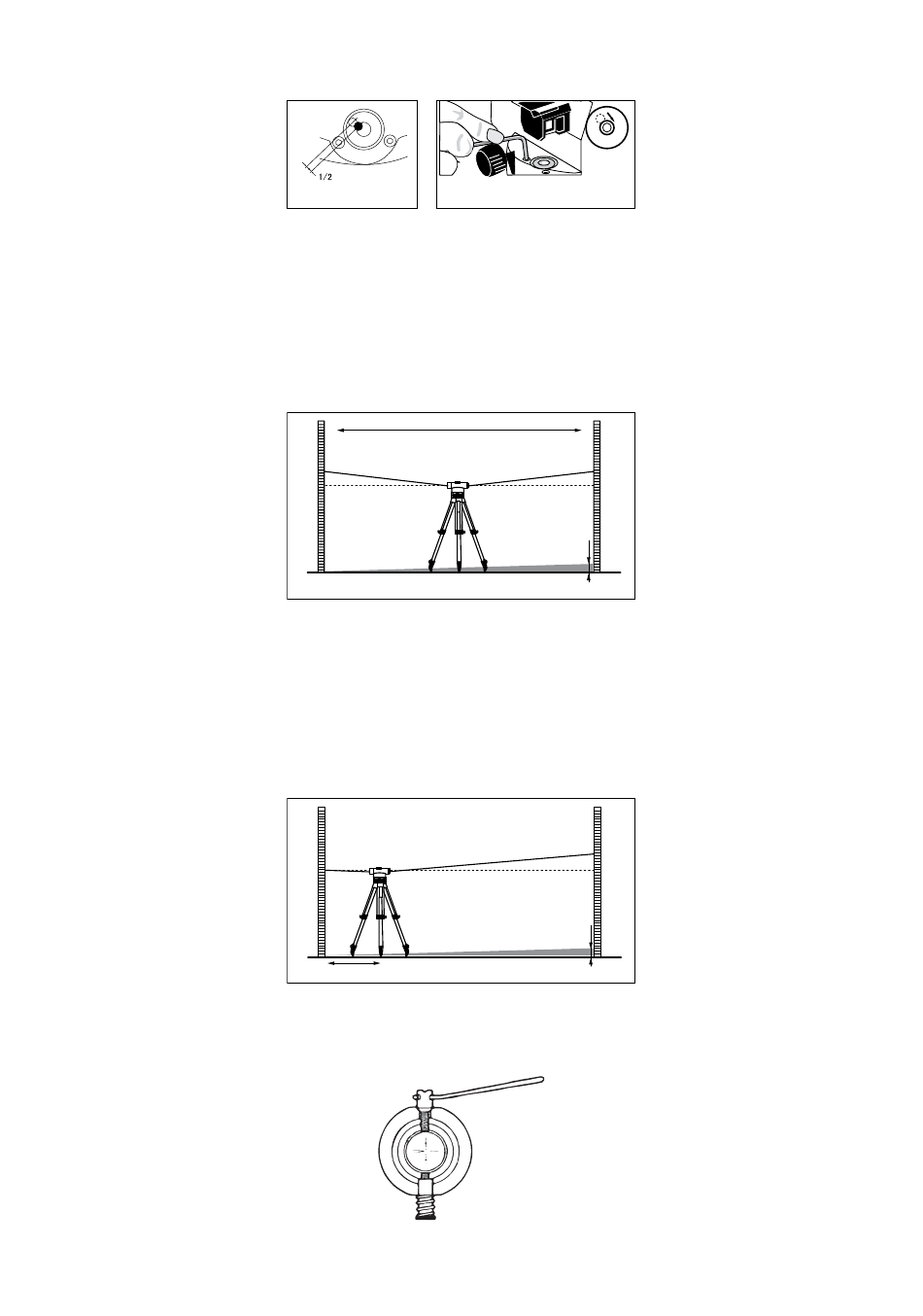

Si el nivel de burbuja no está en el centro, gire los tornillos de nivelación (9) para mover el nivel de burbuja. La burbuja se debe colocar al
menos en una posición intermedia entre el centro y el perímetro exterior del nivel de burbuja (Fig. 7).
•
Luego, mediante la llave hexagonal, lleve la burbuja al centro girando los tornillos de nivelación (Fig. 8).
•
Repita estos pasos hasta que el nivel de burbuja esté calibrado.
Calibración de ángulos
Coloque las barras de nivelación A y B a una distancia de 30 metros entre sí. Coloque el nivel óptico entre ellas (Fig. 9). Mida los valores de
altura de las barras A y B, y luego calcule la diferencia.
Ejemplo (Fig. 9):
a1 = 1,937 m
b1 = 1,689 m
la diferencia (d) será: a1 – b1 = 0,248.
Coloque el instrumento a una distancia de 1 metro de la barra A. Mida la altura de la barra A (valor a2 en la Fig. 10). Calcule la ecuación
siguiente: b2' = a2 – d. Luego mida la altura de la barra B (b2). Si la desviación entre b2' y b2 es mayor que 3 mm, es necesario calibrar la
retícula.
Ejemplo:
a2 = 1,724 metros
d = 0,248
b2' será: a2 – d = 1,476
Retire la tapa del ocular (12). Girar el tornillo de ajuste con el pasador (Fig. 11) hasta que los valores b2' y b2 sean iguales. Vuelva a colocar la
tapa del ocular.
Figura 7
30 m
a1
A
a1-b1=d
Figura 9
a2
A
a2-d=b2'
1 m
Figura 10
Figura 11
Figura 8
b1
d
B
b2
d
B
