Optický nivelační přístroj Ermenrich PL30
CZ
Sada obsahuje: optický nivelační přístroj, plastový kufřík, seřizovací kolík, šestihranný klíč, uživatelskou příručku a záruku.
Nastavení a vyrovnání
•
Postavte nohy stativu na zem a stativ nastavte do úrovně očí uživatele.
•
Umístěte přístroj na stativ a pevně jej přišroubujte.
•
Přístroj lze přenášet zvednutím stativu. Stativ držte ve svislé poloze, aby nedošlo k poškození přístroje.
•
Pomocí vyrovnávacích šroubů (9) přesuňte bublinku (10) do středu vodováhy (obr. 1). Když je bublinka ve středu vodováhy, je přístroj
vyrovnaný.
Zaměření a zaostření
•
Sejměte kryt okuláru (12). Zaměřte přístroj na jasný předmět nebo před objektivem podržte bílý list papíru (7) a otáčejte zaostřovacím
šroubem (13), dokud nebude zřetelně vidět tmavě černý nitkový kříž.
•
Zaměřte přístroj na nivelační tyč. V případě potřeby použijte optický zaměřovač (6) pro usnadnění míření.
•
Otáčejte zaostřovacím šroubem (5), dokud nebudou zřetelně vidět značky na nivelační tyči (obr. 2).
•
Pomocí horizontálního šroubu vyrovnejte nitkový kříž přesně na střed nivelační tyče (8).
Měření výškového rozdílu
•
Dejte nivelační tyče A a B do svislé polohy. Umístěte přístroj mezi nivelační tyče A a B (obr. 3).
•
Zaměřte optický nivelační přístroj na střed tyče A. Zaznamenejte hodnotu výšky na nivelační tyči, která odpovídá středu nitkového kříže.
•
Zaměřte optický nivelační přístroj na střed tyče B. Zaznamenejte hodnotu výšky na nivelační tyči, která odpovídá středu nitkového kříže
(obr. 4).
•
Spočítejte rozdíl výšek odečtením menší hodnoty výšky od větší.
Na obrázku 3 činí výškový rozdíl 0,565 m. Výpočet proveďte odečtením hodnoty výšky B od hodnoty výšky A.
1,78 – 1,215 = 0,565

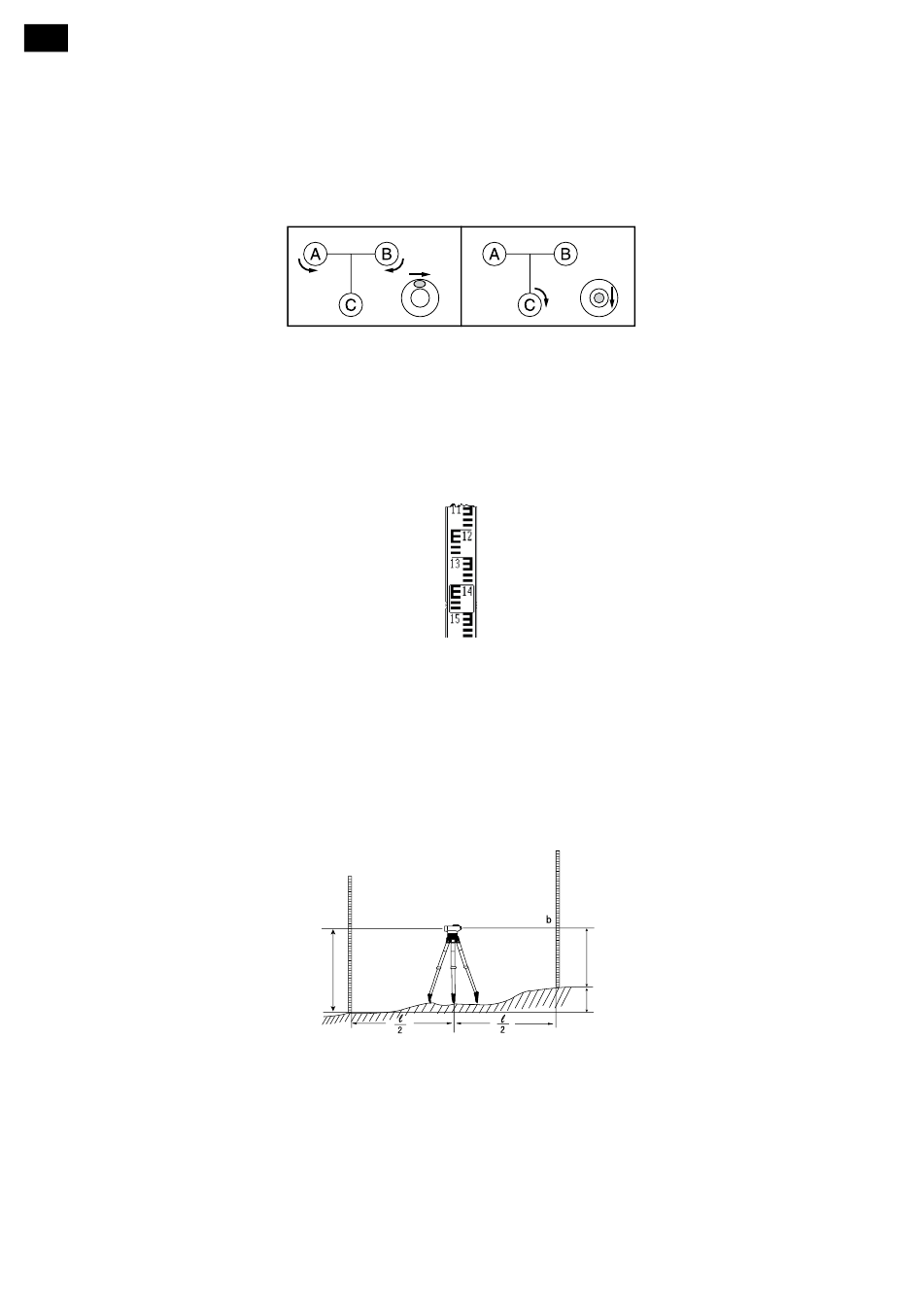

Obr. 1
Obr. 2
a(1.78)
A
Obr. 3
11
b(1.215)
h
B
