Mesafe ölçümü
•

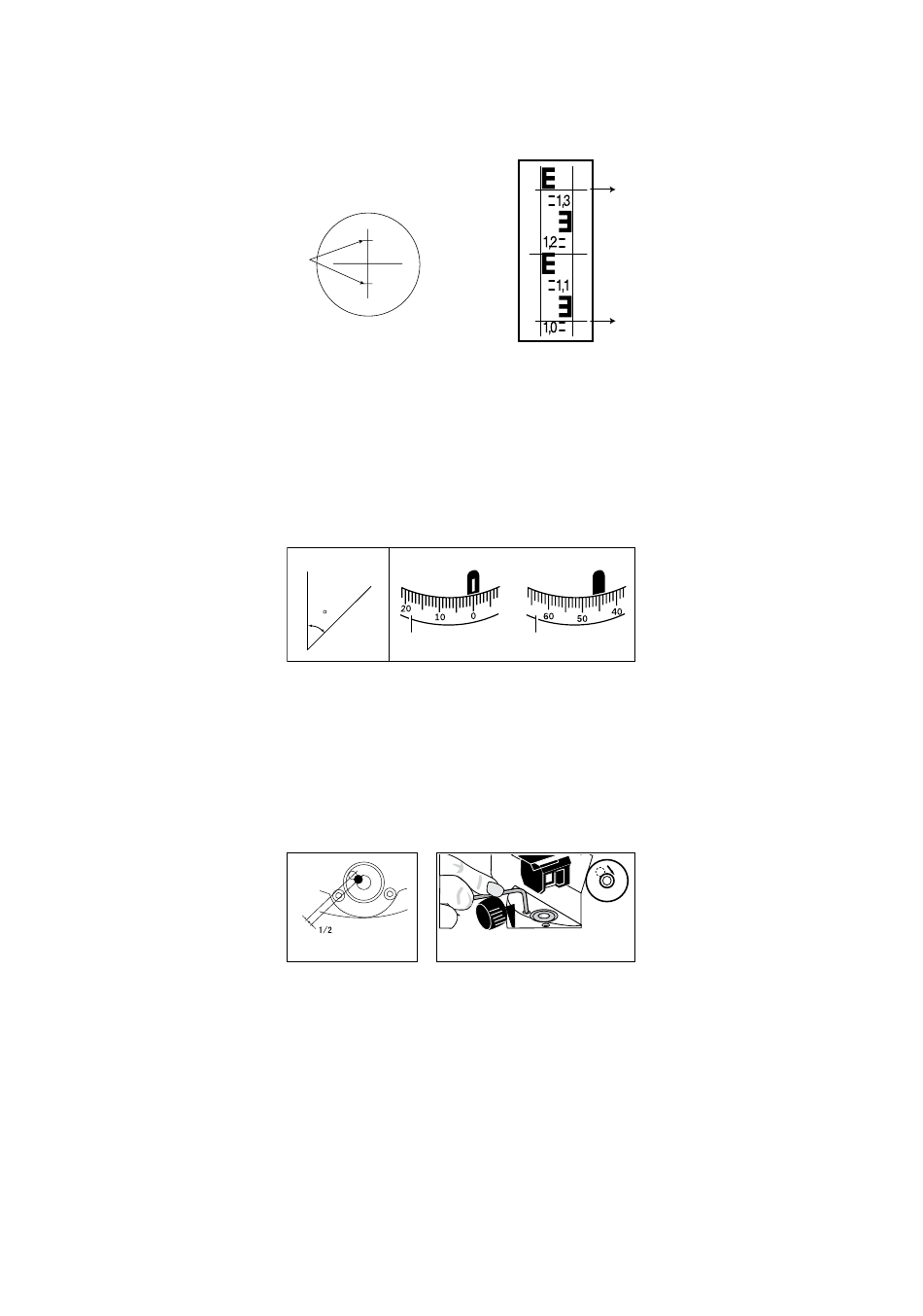

Cihazı tesviye çubuğuna odaklayın. Ölçüm artı işaretinin üst ve alt çizgilerinin değerlerini kaydedin (Şek. 5).
•
Cihaz ile tesviye çubuğu arasındaki mesafeyi elde etmek için değerlerdeki farkı 100 ile çarpın.
Örneğin:
Şekil 5'teki cihaz ile çubuk arasındaki mesafe 30,5 m'dir.
(1,347 – 1,042) x 100 = 30,5
Açı ölçümü
•
Cihazı A çubuğuna odaklayın. Yatay halkayı (2) "0" işareti referans işaret (3) ile hizalanana kadar döndürün (şek. 6).
•
Cihazı B çubuğuna odaklayın. Yatay dairenin referans işaretinin (3) açı ölçümünü kaydedin (Şek. 6).
Örneğin:
Şekil 6'daki açı değeri 45°'dir.
x° = 45°
Su terazisi kalibrasyonu
•
Su terazisini (10) kontrol edin. Su terazisini (10) merkeze yerleştirmek için tesviye vidalarını (9) kullanın. Cihazı 180 derece çevirin. Su
terazisi merkezde kalıyorsa cihaz kalibre edilmiştir.
•
Su terazisi merkezde değilse, su terazisini hareket ettirmek için tesviye vidalarını (9) döndürün. Kabarcık, dairenin merkezi ile dış ucu
arasındaki en az ½ alana yerleştirilmelidir (Şek. 7).
•
Ardından, altıgeni kullanarak, tesviye vidalarını çevirin ve kabarcığı merkeze getirin (Şek. 8).
•
Su terazisi kalibre edilene kadar bu adımları tekrarlayın.
Açı kalibrasyonu
A ve B tesviye çubuklarını birbirinden 30 m mesafeye yerleştirin. Optik teraziyi aralarına yerleştirin (Şek. 9). A ve B çubuklarının yükseklik
değerlerini ölçün, farkı hesaplayın.
Örneğin (Şek. 9):
a1 = 1,937 m
b1 = 1,689 m
yani fark (d) a1 – b1 = 0,248'dir.
Üst ve alt
çizgiler
A
A
B
x
Yatay daire
Şekil 7
Şekil 5
B
Yatay daire Yatay daire
referans referans
işareti işareti
Yatay daire
Şekil 6
Şekil 8
