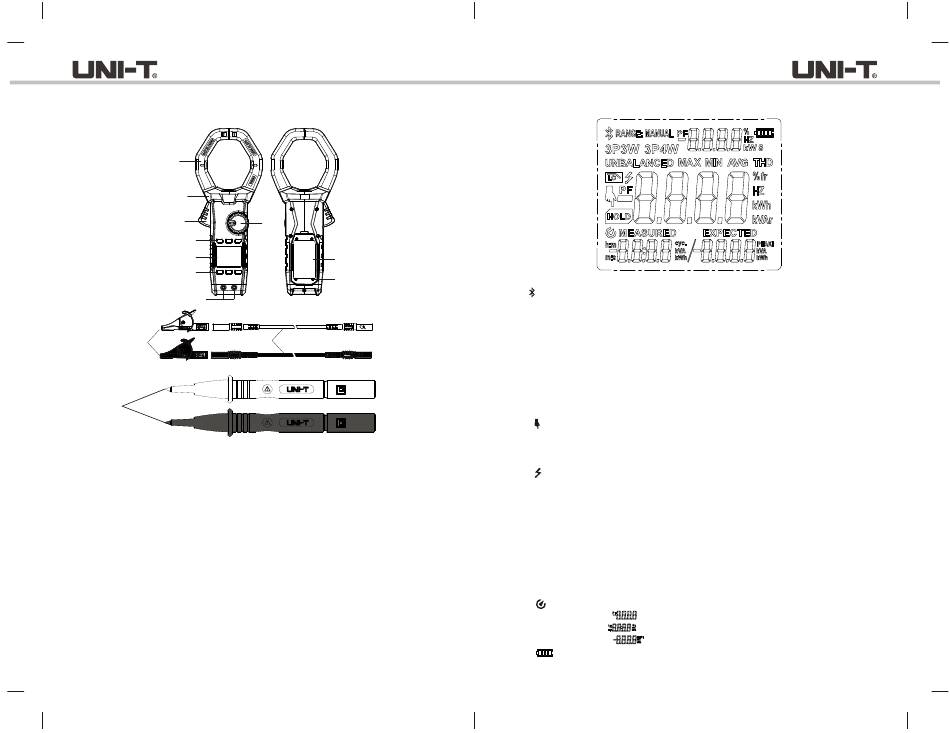

VII. Externe Struktur und Messleitungen (Abb. 1)
1
2
3
5
6
5
7
10
CATⅢ1000V
CATⅣ600V
12
CATⅢ1000V
CATⅣ600V
1. Klemmbacke: Eine Sensoreinheit, die zur Messung von AC-Strom verwendet wird und
Strom in Spannung umwandeln kann.
2. Fingerschutz: Er ist zum Schutz der Benutzerfinger vor Berührung der Gefahrenzone
vorgesehen.
3. Auslöser: Durch sein Drücken werden Backen geöffnet, durch sein Loslassen werden
Backen geschlossen.
4. Drehbarer Schalter: Funktionsposition auswählen
5. Funktionale Tasten: Grundfunktionen auswählen
6. LCD-Anzeige: Messdaten und Funktionssymbole anzeigen
7. Eingangsklemmen: Eingangsspannungssignal
8. Batterieabdeckung
9. Schrauben
10. Krokodilklemmen
11. Messleitungen
12. Prüfsonden
73
UT219P Benutzerhandbuch
4
8
9
11
Abb. 1
UT219P Benutzerhandbuch
VIII. LCD-Anzeige (Abb. 2)
Abb. 2
1)
: Bluetooth-Kommunikationssymbol
2) BEREICH: MANUELL: Manueller Strommessmodus
3) PF: Leistungsfaktor
4) 3P3W:Messmodus für dreiphasigen Dreidraht
5) 3P4W: Messmodus für dreiphasigen Vierdraht
6) UNSYMMETRISCH: Unsymmetrischer Messmodus
7) MAX: Messung des Maximalwerts
8) MIN: Messung des Minimalwerts
9) AVG: Messung des Durchschnittswerts
10) THD %f: Gesamte harmonische Verzerrung im Verhältnis zur Grundschwingung
11) THD %r: Gesamte harmonische Verzerrung im Verhältnis zur Vollschwingung
12) : Blitzsymbol für das Anzeigen des Drückens der Taste „HOLD"
13) HOLD: Halten der Daten oder Aufrufen des nächsten Vorgangs mit dem Fingersymbol
14) GEMESSEN: Tatsächlich gemessene akkumulierte elektrische Energie
15) ERWARTET: Theoretische akkumulierte elektrische Energie
16)
: Gefährliche Spannung
17) h : m: Stunde/Minute
18) m : s: Minute/Sekunde
19) cyc: Zyklische akkumulierte elektrische Energie
20) PEAK: Messung des Spitzenwerts
21) V/A: Einheit von Spannung/Strom
22) Hz: Einheit der Frequenz
23) kW: Einheit der Wirkleistung
24) kVA: Einheit der Scheinleistung
25) kVAr: Einheit der Blindleistung
26) Wh, kWh: Einheit der elektrischen Energie
27)
: Automatisches Ausschalten
28) Rechte obere Ecke:
Hilfsanzeige 1
29) Linke untere Ecke:
Hilfsanzeige 2
30) Rechte untere Ecke:
Hilfsanzeige 3
31)
: Batteriespannung
