Inhaltszusammenfassung für UNI-T UT371

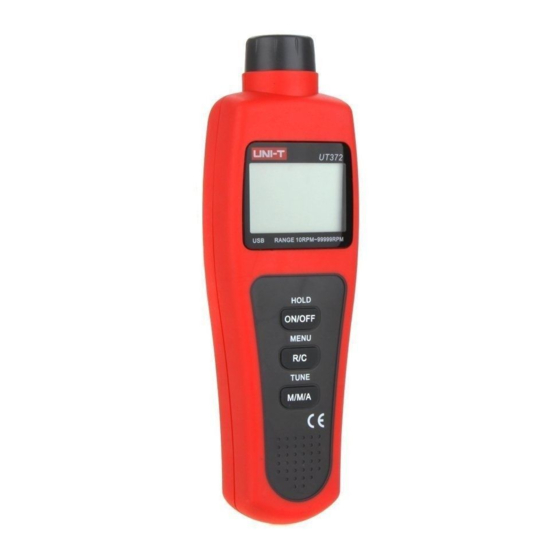

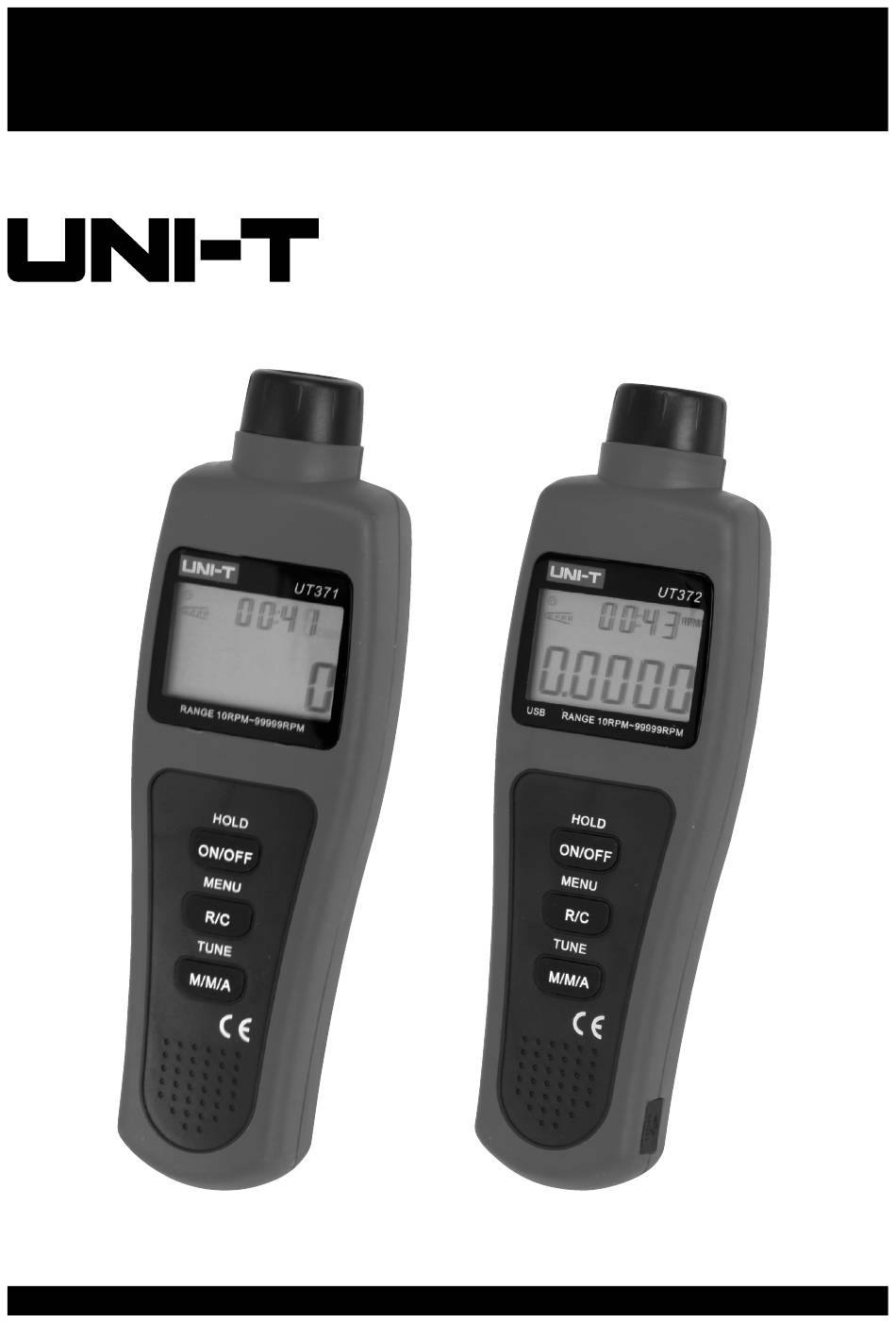

- Seite 1 Drehzahlmesser UNI-T UT371/UT372 ®...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! • Benutzen Sie den Drehzahlmesser nicht weiter, wenn er beschädigt ist. •... - Seite 3 Bedienelemente 2: OPERATING MANUAL Messgerät ucture (see figure 1) eter Light Source. play. rt (UT372 only) al Buttons Figure 1 Laser/Fotodiode LC-Display USB-Port (nur UT372) Gehäuse ON/OFF-Taste • Drücken Sie die Taste einmal, um das Messgerät einzuschalten. • Drücken Sie die Taste länger wie eine Sekunde, um das Messgerät auszuschalten. •...
- Seite 4 Model UT371/372: OPERATING MANUAL Display Display Symbols (see figure 2) Figure 2 Nummer Bedeutung Automatische Abschaltung aktiviert Batterie ist schwach Zeitanzeige "Revolutions Per Minute" (Umdrehungen pro Minute) Zähleinheiten Messwertanzeige USB-Modus aktiviert (nur UT372) Durchschnittswert (Average) Minimalwert Maximalwert Hold-Modus aktiviert Laserdiode ist aktiviert...
- Seite 5 Model UT371/372: OPERATING MANUAL Inbetriebnahme To carry out RPM measuremnet, follow the following procedure: RPM-Modus (Drehzahlmessmodus) Apply a piece of reflecting tape to the object • Befestigen Sie ein Reflektionspad an das zu messende Objekt. under test. Position the Meter on a flat place. Hold the Meter •...
- Seite 6 Menübedienung Im Menü gibt es folgende Einstellungen: USB (nur UT372) Aktiviert den USB-Modus, um das Gerät über die mitgelieferte Software zu bedienen. Die Laserdiode lässt sich damit ein- und ausschalten. Aktiviert: Die Laserdiode ist an. Wird benötigt, um durch Reflektion der Laserdiode zu messen.
- Seite 7 • Wenn die automatischen Wiedergabe deaktiviert ist, gehen Sie auf "Arbeitsplatz" bzw. "Computer"und wählen Ihr Laufwerk aus. • Es erscheint ein Installationsfenster. • Klicken Sie auf die Schaltfläche "Next". • Mit der Schaltfläche "Change" können Sie den Standard-Speicherpfad ändern. • Klicken Sie erneut auf den Button "Next", um zum nächsten Fenster zu gelangen.
- Seite 8 Software-Bedienung (nur UT372) Anbindung an den PC • Stecken Sie das USB-Kabel in den USB-Port des Drehzahlmessers und das andere Ende in einen freien USB-Port Ihres Computers. • Starten Sie die Software. • Aktivieren Sie den USB-Modus über das Menü am Drehzahlmesser, in dem Sie den Wert auf 1 setzen (siehe Seite 6, Menübedienung, USB).
- Seite 9 1 Laserdiode aktiviert O Verbindung abbrechen 2 Zeitanzeige P Software beenden 3 USB-Modus aktiviert Q Messwertskala 4 Messmodus R Messwertgrafik 5 Messwertanzeige S Messgraphen füllen 6 Messen wiederholen T Messskala verändern 7 Messintervall setzen 8 Messintervalldauer einstellen a Messwertgrafik speichern (bmp-Format) 9 Messwerttabelle speichern (xls/xml/txt-Format) b Messwertgrafik löschen J Messwerttabelle löschen...
-
Seite 10: Display Symbols
(figure 1) Pflege und Wartung Wartung Display Symbols Model UT371/372: OPERATING MANUAL (see figure 2) Zur Reinigung verwenden Sie ein trockenes, weiches und sauberes Tuch. Benutzen Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Mittel. Dadurch könnte B. Replacing the Battery (see figure 7) das Gehäuse angegriffen oder die Funktion beeinträchtigt werden. -
Seite 11: Problembehandlung
Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterien leer Batterien wechseln Display schwer abzulesen Batterien zu schwach Batterien wechseln Gerät schaltet sich automatisch ab Automatische Abschaltung aktiviert Automatische Abschaltung deak- tivieren Keine bzw. falsche Messwerte Hold-Modus aktiviert Hold-Modus mit der ON/OFF-Taste deaktivieren Abstand zwischen Laserdiode und Entfernung von 50...200 mm... - Seite 12 Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“ fallen, sind mit nebenstehender Kennzeichnung ver- sehen und dürfen nicht mehr über Restmüll entsorgt, sondern können kostenlos bei den kommunalen Sammelstellen z.B.
