UNI-T UT219P Benutzerhandbuch Seite 8

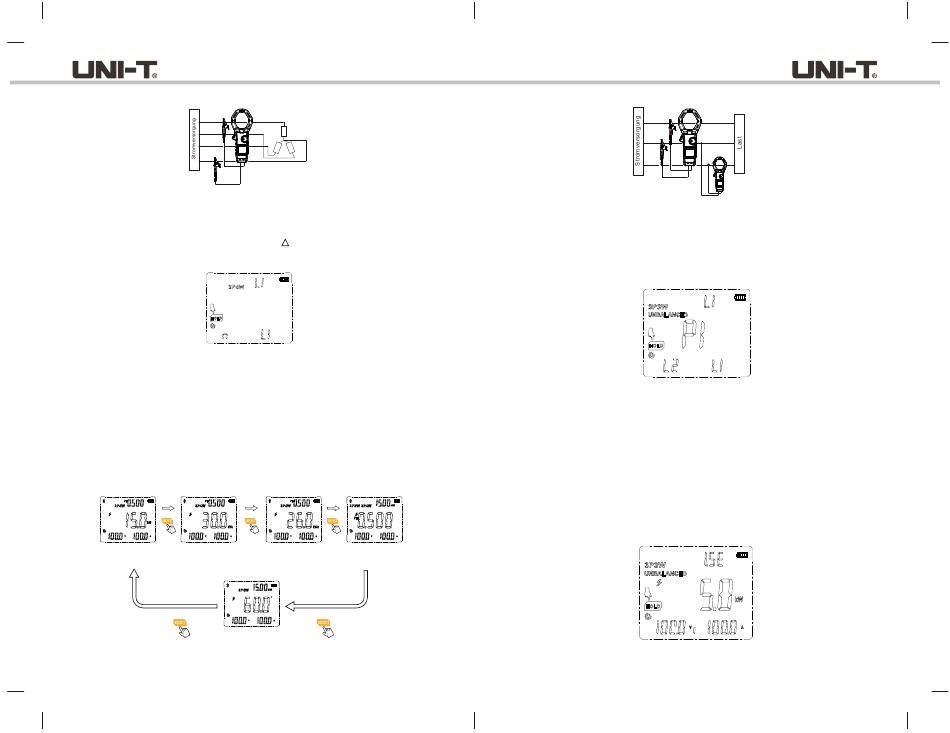

4.2.3 Symmetrischer Modus für dreiphasigen Vierdraht (3P4W) (Abb. 9)
Rot
L1/R/A
L2/S/B
L3/T/C
Schwarz
N
Messung der dreiphasigen AC-Vierdrahtleistung (3P4W symmetrisch)
Abb. 9
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit der
Klemme „V"; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden) mit
„COM".
2) Stellen Sie den Drehschalter auf „3PM", drücken Sie „
Modus auszuwählen, und dann gelangt die Klemme in die Schnittstelle für Drahtverbindung,
wie unten dargestellt:
„L1" in der oberen rechten Ecke zeigt an, dass die Klemmbacken den stromführenden
Draht „L1" abklemmen, „n" in der unteren linken Ecke zeigt an, dass die Messleitung von der
Klemme „COM" mit dem Nullleiter verbunden ist, „L1" in der unteren rechten Ecke zeigt an,
dass die Messleitung von der Klemme „V" mit dem stromführenden Draht „L1" verbunden ist.
Das Fingersymbol auf dem Segment „HOLD" blinkt, um anzuzeigen, dass die
Messschnittstelle beim Drücken der Taste „HOLD" aufgerufen wird.
3) Klemmen Sie den stromführenden Draht „L1" gemäß der Schnittstelle für Drahtverbindung
(Abb. 9) ab, verbinden Sie den stromführenden Draht „L1" mit der Messleitung von der
Klemme „V", verbinden Sie den Nullleiter mit der Messleitung von der Klemme „COM", und
drücken Sie dann die Taste „HOLD", um die Messschnittstelle aufzurufen.
4) Drücken Sie auf der Messschnittstelle die Taste „SELECT", um Wirkleistung, Scheinleistung,
Blindleistung, Leistungsfaktor und Phasenwinkel zyklisch abzulesen, wie unten dargestellt:
Kurzes Drücken Kurzes Drücken
Hauptanzeige: Wirkleistung Hauptanzeige: Scheinleistung
Hilfsanzeige 1: Leistungsfaktor Hilfsanzeige 1: Leistungsfaktor
Hilfsanzeige 2: AC-spannung Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom Hilfsanzeige 3: AC-Strom
Kurzes Drücken
Hauptanzeige: Phasenwinkel
Hilfsanzeige 1: Wirkleistung
Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom
81
UT219P Benutzerhandbuch
Last
/3P4M", um den 3P4W symmetrischen
Kurzes Drücken
Hauptanzeige: Blindleistung Hauptanzeige: Leistungsfaktor
Hilfsanzeige 1: Leistungsfaktor Hilfsanzeige 1: Wirkleistung
Hilfsanzeige 2: AC-Spannung Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom Hilfsanzeige 3: AC-Strom
Kurzes Drücken
UT219P Benutzerhandbuch
4.3 Unsymmetrischer Modus für dreiphasigen Dreidraht (3P3W) (Abb. 10)
Rot
L1/R/A
Schwarz
L2/S/B
L3/T/C
Messung der dreiphasigen AC-Dreidrahtleistung (3P3W unsymmetrisch)
Abb. 10
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit der
Klemme „V"; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden) mit
„COM".
2) Stellen Sie den Drehschalter auf „3PM", drücken Sie „
„L1" in der oberen rechten Ecke zeigt an, dass die Klemmbacken den stromführenden Draht
„L1" abklemmen, „L2" in der unteren linken Ecke zeigt an, dass die Messleitung von der
Klemme „COM" mit dem stromführenden Draht „L2" verbunden ist, „L1" in der unteren
rechten Ecke zeigt an, dass die Messleitung von der Klemme „V" mit dem stromführenden
Draht „L1" verbunden ist. Das Fingersymbol auf dem Segment „HOLD" blinkt, um anzuzeigen,
dass die Messschnittstelle P1 beim Drücken der Taste „HOLD" aufgerufen wird.
3) Klemmen Sie den stromführenden Draht „L1" gemäß der Schnittstelle für Drahtverbindung
(Abb. 10) ab, verbinden Sie den stromführenden Draht „L1" mit der Messleitung von der
Klemme „V", verbinden Sie den stromführenden Draht „L2" mit der Messleitung von der
Klemme „COM", und drücken Sie dann die Taste „HOLD", um die Messschnittstelle
aufzurufen, wie unten dargestellt:
Schwarz
Rot
82
