UNI-T UT203 Bedienungsanleitung

UNI-T UT203 Bedienungsanleitung

Ac/dc zangenmultimeter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

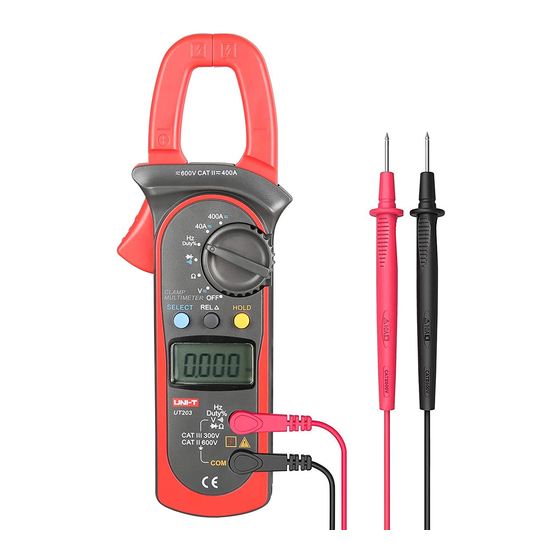

AC/DC Zangenmultimeter UNI-T UT203
Best.Nr. 830 504
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Benutzen Sie das Zangenmultimeter nicht weiter, wenn es beschädigt ist.
• Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Mes-
sungen durch, wenn die schützende Isolierung beschädigt ist.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes
Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Entfernen Sie keine Aufkleber vom Produkt. Diese können wichtige sicherheitsrelevante Hinweise enthalten.
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedie-
nung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsan-
leitung zum Nachlesen auf!
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
!
Stand 25.09.2013, rtu

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für UNI-T UT203

Inhaltszusammenfassung für UNI-T UT203

  • Seite 1 AC/DC Zangenmultimeter UNI-T UT203 Best.Nr. 830 504 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. Sicherheitshinweise • Benutzen Sie das Zangenmultimeter nicht weiter, wenn es beschädigt ist. • Versichern Sie sich, dass die Messspitzen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Mes- sungen durch, wenn die schützende Isolierung beschädigt ist.

  • Seite 2: Bestimmungsgemäße Verwendung

    Bestimmungsgemäße Verwendung Das Multimeter eignet sich für folgende Arbeiten: • Messen von Spannung bis max. 600 V-/~ • Messen von Gleich- und Wechselstrom bis max. 400 A • Messen des Widerstands bis 40 MΩ • Frequenzmessung bis 10 MHz • Dioden testen • Akustische Durchgangsprüfung (< 50 Ohm) Das Multimeter entspricht der Schutzklasse II sowie der Überspannungskategorie CAT III 300 V / CAT II 600 V der Norm IEC61010-1. Sollte das Gerät samt Zubehör in einer nicht den Normen entsprechenden Weise verwendet werden, dann ist der gebotene Schutz möglicherweise nicht ausreichend. Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die Spezifikationen des Multimeters abgestimmt sind. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Es kann zur Beschädigung des Produktes führen, darüber hinaus ist dies mit Gefahren, wie z.B.
  • Seite 3 Bedienelemente SELECT HOLD Duty % Ω 1 Messzange -Mit der Messzange wird das zu messende Kabel umschlossen (Nur bei Strommessung). 2 Öffnungs-Hebel -Öffnet die Messzange. 3 Drehwahlschalter -Mit dem Drehwahlschalter wird die Messmodus gewählt. 4 Select-Taste -Aktiviert die Alternativ-Funktion. 5 Relativ-Taste -Mehrere Funktionen (Siehe Seite 5 und 6).

  • Seite 4: Display Übersicht

    Display Übersicht Display Einblendungen Wechselspannung/-strom Minus (negativer Messwert) Gleichspannung/-strom Batterie leer AUTO Automatische Bereichswahl (Autorange) aktiv Prozent (Tastverhältnis) Hold-Funktion aktiv Relativwertmessung (Anzeige wurde auf Null zurück gesetzt) Durchgangstest (< 50 Ω) Diodentest Ω Ohm (Widerstand) Hertz (Frequenz) Ampere (Strom) Volt (Spannung) Nano 1 x 10 µ Micro 1 x 10 Milli 1 x 10 Kilo 1 x 10 Mega 1 x 10...
  • Seite 5 Verschmutzung (Staub, Dreck, Fett, usw.) und Defekte. Schauen Sie nach, ob die Messleitungen brüchig sind oder die Isolie- rung beschädigt ist, ersetzen Sie die Messleitungen umgehend, wenn dies der Fall ist! Vergewissern Sie sich, dass die Mess- Model UT203/204: OPERATING MANUAL leitungen fest in den Multimeteranschlüssen sitzen. Versuchen Sie nie eine Messung vorzunehmen, wenn es irgendwelche Fehler gibt.

  • Seite 6: Automatische Abschaltung Deaktivieren

    -Symbol im Display erscheint. diodes. • Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse 8 und die Model UT203/204: OPERATING MANUAL schwarze Messleitung mit der COM-Buchse 9. Use the diode test to check diodes, transistors, and • Verbinden Sie die rote Messleitung mit der Anode und die schwarze Messleitung other semiconductor devices.

  • Seite 7: Problembehandlung

    TING MANUAL Wartung und Reinigung y (see figure 10) Jegliche Reparatur oder Wartung, die nicht in dieser Bedienungsanleitung behandelt wird, sollte nur von Fachkräften vorgenommen werden. Screw Einlegen/Wechseln der Batterie: • Wenn im Display das -Symbol erscheint ist die eingelegte which could lead to possible Batterie schwach und sollte erneuert werden.

  • Seite 8: Technische Daten (Messbereiche)

    Technische Daten (Messbereiche) Wechselstrom (AC) Bereich Auflösung Genauigkeit 40 A 0,01 A ± (2.5 % + 8 Digit) 400 A 0,1 A ± (2.5 % + 5 Digit) Maximaler Eingangsstrom: 400 A (AC/50...60 Hz) Gleichstrom (DC) Bereich Auflösung Genauigkeit 40 A 0,01 A ± (2 % + 5 Digit) 400 A 0,1 A ±...

  • Seite 9: Technische Daten (Allgemein)

    Frequenz Bereich Auflösung Genauigkeit 10 Hz 0,001 Hz 100 Hz 0,01 Hz 1 kHZ 0,1 Hz ± (0,1 % + 3 Digit) 10 kHz 1 Hz 100 kHz 10 Hz 1 MHz 100 Hz 10 MHz 1 kHz Nur als Richtwert gedacht Maximale Eingangsspannung: 600 V~ Tastgrad Bereich...
  • Seite 10 Lieferumfang • Zangenmultimeter • Messleitungen • Tasche • Trageschlaufe • Anleitung Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Des Weiteren wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Vorsicht Netzspannung, das Gerät nicht öffnen! Entsorgung Elektro- und Elektronikgeräte, die unter das Gesetz “ElektroG“...
  • Seite 12 Diese Bedienungsanleitung ist eine Publikation von Pollin Electronic GmbH,Max-Pollin-Straße 1, 85104 Pförring. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
