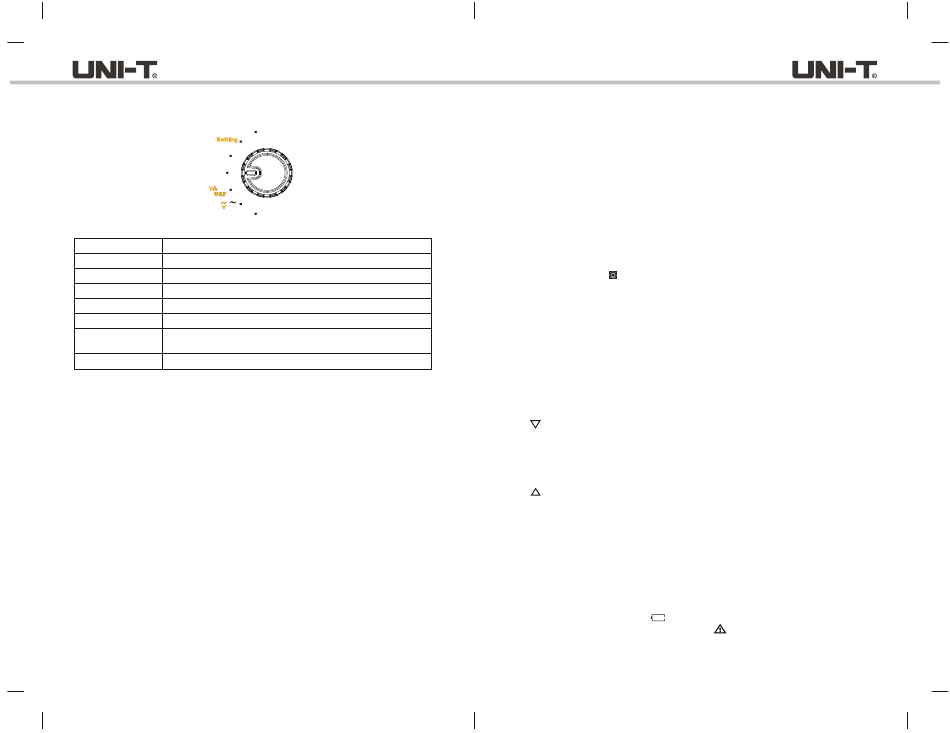

IX. Drehschalter (Abb. 3)
Wh
HARM
3P
W
W
A
OFF
Beschreibung
Position
Die interne Stromversorgung des Produkts ausschalten
AUS
AC-Strom/-Spannung messen
A/V
Einphasige Leistung messen
W/VA/var
Dreiphasige Leistung messen
3PW
HARM
Oberschwingung messen
Modus für Akkumulation elektrischer
Wh/Einstellung
Energie/elektrischer Energie einstellen
Phase erkennen
Phasenfolge erkennen
X. Tastenbeschreibungen
1. SELECT (AUSWÄHLEN)
(1) Position A~/V~: Drücken Sie diese Taste kurz, um ACA → ACV auf der Hauptanzeige
zyklisch auszuwählen, und die Standardposition ist ACA.
(2) Position W/VA/var: Drücken Sie diese Taste kurz, um Wirkleistung → Scheinleistung →
Blindleistung → Leistungsfaktor → Phasenwinkel auf der Hauptanzeige zyklisch auszuwählen,
und die Standardposition ist Wirkleistung.
(3) Position 3PW: Drücken Sie im Modus für dreiphasigen Dreidraht (3P3W, symmetrisch)
oder dreiphasigen Vierdraht (3P4W) diese Taste kurz, um Wirkleistung → Scheinleistung →
Blindleistung → Leistungsfaktor → Phasenwinkel auf der Hauptanzeige zyklisch auszuwählen,
und die Standardposition ist Wirkleistung. Drücken Sie im Modus für dreiphasigen Dreidraht
(3P3W) diese Taste kurz, um die phasenkombinierte Wirkleistung → Wirkleistung P1 →
Wirkleistung P2 auf der Hauptanzeige zyklisch auszuwählen, und die Standardanzeige ist
die phasenkombinierte Wirkleistung. Drücken Sie im Modus für dreiphasigen Vierdraht
(3P4W) diese Taste kurz, um phasenkombinierte Wirkleistung → phasenkombinierte
Scheinleistung → phasenkombinierte Blindleistung → phasenkombinierter Phasenwinkel
→ Wirkleistung P1 → Wirkleistung P2 → PC-Wirkleistung auf der Hauptanzeige zyklisch
auswählen, und die Standardanzeige ist phasenkombinierte Wirkleistung.
(4) Position HARM: Drücken Sie diese Taste kurz, um die Analyse der Spannungsoberschwingung
→ Analyse der Stromoberschwingung zyklisch auszuwählen, und die Standardposition ist
die Analyse der Stromoberschwingung.
(5) Position Wh/Einstellung: Drücken Sie diese Taste kurz, um die Modus-Einstellung für
einphasige elektrische Energie → Akkumulation elektrischer Energie zyklisch auszuwählen,
und die Standardposition ist einphasige elektrische Energie.
(6) Drücken Sie diese Taste lang, um Bluetooth ein-/auszuschalten.
75
UT219P Benutzerhandbuch
Phase
Detect
Abb. 3
UT219P Benutzerhandbuch
2. MAX/MIN
Drücken Sie diese Taste kurz, um Echtzeitwert
Durchschnittswert auf der Hauptanzeige zyklisch auszuwählen und um die Erfassungszeit
der Maximal- und Minimalwerte aufzuzeichnen. Drücken Sie diese Taste lang, um die Messung
des Maximal-/Minimalwerts zu beenden. Die Messung ist nur in den Modi für AC-Spannung,
AC-Strom, einphasige Leistung, symmetrische dreiphasige Leistung, etc. gültig.
3. RANGE (BEREICH)
Wenn diese Taste im Auto-Range Funktion kurz gedrückt ist, wechselt das Gerät in den manuellen
Modus und zeigt die LCD-Anzeige „BEREICH: MANUELL" an, und die Anzeige befindet sich
im aktuellen Bereich. Drücken Sie diese Taste kontinuierlich, um AC-Strombereiche zyklisch
auszuwählen. Wenn diese Taste lang gedrückt wird, verlässt das Gerät den manuellen Bereich
und wechselt es in den automatischen Bereich und erscheint „BEREICH: MANUELL" nicht auf
der LCD-Anzeige.
4. HOLD (HALTEN)/
Drücken Sie auf der Messschnittstelle (ausschließlich unsymmetrischer Dreiphase, elektrischer
Energie und Phasenfolge) diese Taste kurz, um den Data Hold-Modus aufzurufen oder zu
verlassen. Beim Aufruf vom Data Hold-Modus zeigt die LCD-Anzeige „HOLD" an; beim Verlassen
vom Data Hold-Modus zeigt die LCD-Anzeige nicht „HOLD" an. Drücken Sie auf der Schnittstelle
für Schalterdrahtverbindung kurz, um die entsprechende Messschnittstelle für dreiphasige
Leistung aufzurufen.
Drücken Sie im Modus für elektrische Energie diese Taste kurz, um die kumulative Zählung
zu starten oder zu stoppen.
Drücken Sie diese Taste lang, um die Hintergrundbeleuchtung ein- / auszuschalten. Die
Hintergrundbeleuchtung schaltet sich automatisch aus, nachdem sie eine Minute lang
eingeschaltet war.
5.
/3P3W
Drücken Sie für die Position 3PW diese Taste kurz, um den Messmodus für symmetrische
3P3W Last und unsymmetrische 3P3W Last auszuwählen.
Drücken Sie im Oberschwingungsmessmodus diese Taste kurz, um die Ordnung der
Oberschwingung zu ändern.
6.
/3P4W
Drücken Sie für die Position 3P4W diese Taste kurz, um den Messmodus für symmetrische
3P4W Last und unsymmetrische 3P4W Last auszuwählen.
Drücken Sie im Oberschwingungsmessmodus diese Taste kurz, um die Ordnung der
Oberschwingung zu ändern.
Hinweis: Für die Bedienungsanweisungen der Taste zur Einstellung des Stromspeichermodus
siehe die Bedienungsanweisungen für Messung in der Position elektrischer Energie.
XI. Bedienungsanweisungen
Bitte überprüfen Sie vor der Messung die drei AAA-Batterien, falls die Batteriespannung
niedrig ist, erscheint das Symbol „
" auf der LCD-Anzeige, und dann ersetzen Sie bitte die
Batterie rechtzeitig. Achten Sie auf das Symbol „
warnt, dass die gemessene Spannung die angegebene Spannung nicht überschreiten darf.
→
Maximalwert → Minimalwert →
" um die Klemme, und dieses Symbol
