Vorwort
Vielen Dank, dass Sie dieses brandneue Produkt erworben haben. Damit Sie dieses
Produkt sicher und korrekt verwenden können, lesen Sie bitte diese Anleitung sorgfältig
durch, insbesondere die Sicherheitshinweise.
Es wird empfohlen, das Handbuch nach dem Lesen an einem leicht zugänglichen
Ort, vorzugsweise in der Nähe des Geräts, aufzubewahren, um später darin
nachschlagen zu können.
Eingeschränkte Garantie und Haftung
Uni-Trend garantiert, dass das Produkt innerhalb eines Jahres ab Kaufdatum frei
von Material- und Verarbeitungsfehlern ist. Diese Garantie gilt nicht für Schäden,
die durch Unfall, Fahrlässigkeit, Missbrauch, Veränderung, Verunreinigung oder
unsachgemäße Handhabung verursacht wurden. Der Händler ist nicht berechtigt,
eine andere Garantie im Namen von Uni-T rend zu geben. Wenn Sie innerhalb der
Garantiezeit Garantieleistungen benötigen, wenden Sie sich bitte direkt an Ihren
Verkäufer.
Uni-Trend haftet nicht für besondere, indirekte, zufällige oder nachfolgende Schäden
oder Verluste, die durch die Verwendung dieses Geräts verursacht werden.

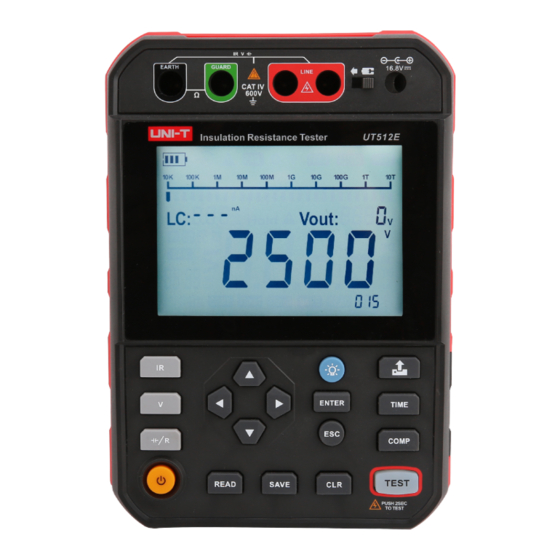

UT512D/UT512E
Isolationswiderstandsmessgerät
Benutzerhandbuch
66
Werbung
Verwandte Anleitungen für UNI-T UT512D
Inhaltszusammenfassung für UNI-T UT512D
- Seite 1 Unfall, Fahrlässigkeit, Missbrauch, Veränderung, Verunreinigung oder unsachgemäße Handhabung verursacht wurden. Der Händler ist nicht berechtigt, eine andere Garantie im Namen von Uni-T rend zu geben. Wenn Sie innerhalb der Garantiezeit Garantieleistungen benötigen, wenden Sie sich bitte direkt an Ihren Verkäufer.
- Seite 2 PC übertragen werden können. UT512E verfügt über Kapazitäts- und II. Zubehör ----------------------------------------------------------------------- 73 Niederohmmessfunktionen.. III. Sicherheitsinformationen ---------------------------------------------- 73 UT512D/UT512E wird hauptsächlich zur Messung des Isolationswiderstandes von IV. Elektrische Symbole ---------------------------------------------------- 75 Kabeln, Motoren, Stromgeneratoren, Transformatoren, Gegeninduktoren, Hochspannungsschaltern, Blitzableitern usw. verwendet. Es ist ein ideales Messgerät V.
- Seite 3 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch 1.2 Merkmale 1.3.1 Spezifikationen für den Isolationswiderstand 1. Isolationswiderstandsbereich bis zu 1.0TΩ (UT512D) and 2.5TΩ (UT512E) Anzeige der Nenns- Kurzschlu- UT512D UT512E Bereichs- Genauigkeit 2. Ausgangs-Nennspannungsbereiche einschließlich 250V, 500V, 1000V, und 2500V ssstrom pannung Messbereich Messbereich überschrei-tung...
- Seite 4 Die Prüfung stoppt UT512D 0.01nA 0.01nA～3.50mA automatisch, wenn 14.8 V.5200 mAh wiederaufladbare Lithium-Batterie Stromversorgung ±(10%+5)） 0.01µA der Strom für 10 (UT512E); 8 Stücke LR14-Alkalibatterien (UT512D) Sekunden bei UT512E 0.01mA 0.01nA～5.00mA Nennspannung 250V, 500V, 1000V, 2500V ≥1,00mA bleibt Genauigkeit der Ausgangsspannung + (0%~20%) 1.3.3 Spezifikationen der Ausgangsspannung...
- Seite 5 6. Anpassungsfähige Ladestation (optionales Zubehör, Modell: UT-W12, nur für UT512E) ● Bitte überprüfen Sie das Prüfgerät und die Messleitung vor dem Gebrauch auf 7. 8 Stücke von LR14 Alkalibatterien (UT512D) Schäden oder Defekte. Bitte verwenden Sie das Prüfgerät nicht mehr , wenn die Isolierung des Prüfkabels oder des Gehäuses beschädigt ist, die LCD-Display...
- Seite 6 Spannung der Batterie Es ist für Prüf- und Messkreise geeignet, die an der Quelle der CAT IV Niederspannungs-Netzanlage des Gebäudes angeschlossen sind. V. Externe Struktur Abb. 6.1 UT512D Funktionstasten Modus zur Messung des Isolationswiderstands DC-Spannungsmessmodus AC-Spannungsmessung Ein/Ausschalten Abb. 5.1 Externe Struktur...
- Seite 7 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch Erhöhen; Auswahl des oberen Bereichs oder der vorherigen Datengruppe Verringern; Zeit und Widerstand einstellen; zyklisches Display Verringern; Zeit und Widerstand einstellen; zyklisches Display Verringern, Auswahl des niedrigen Bereichs oder der nächsten Datengruppe Erhöhen; Einstellen von Zeit und Widerstand; zyklisches Display Verringern, Auswahl des niedrigen Bereichs oder der nächsten Datengruppe...
- Seite 8 Taste ,,V", um in den AC/DC-Spannungstestmodus zu wechseln. Das Prüfgerät Prüfmodus Polarisationsindex kann AC/DC-Spannung automatisch identifizieren. Prüfmodus für die Dielektrizitätskonstante ● DCV (UT512D) Gleichspannungsprüfmodus Taste zur DC-Spannungsmessung: Ohne Hochspannungsausgang drücken Sie kurz die Taste „DCV“, um in den DC-Spannungsprüfmodus zu wechseln. Es kann nur die Wechselspannungsprüfmodus...
- Seite 9 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch Taste zum Löschen von Daten A. Bei der Messung des Isolationswiderstandes und ohne Prüfung der Drücken Sie im ,,READ“-Zustand kurz ,,CLR“ und dann ,,ENTER“, um die aktuellen Ausgangsspannung drücken Sie , um den Wert schrittweise im entsprechenden Daten zu löschen, drücken Sie ,,ESC“, um die Datenlöschfunktion zu beenden.
- Seite 10 Hinweis: Führen Sie keine Messungen für UT512E während des Ladevorgangs durch, da die Struktur eine Verriegelung zwischen den Prüf- und Ladeanschlüssen vorsieht. UT512D kann bei schwacher Batterie nicht aufgeladen werden. Bitte Abb. 9.2.1 Aufladen des Prüfgeräts ersetzen Sie die Batterie durch eine Batterie mit demselben Typ.
- Seite 11 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch 9.3.1.1 Kontinuierliche Messung des Isolationswiderstandes Wenn das Prüfgerät eingeschaltet wird, schaltet es in den Standardmodus der kontinuierlichen Isolationswiderstandsmessung (250 V Ausgangsspannung). Verbinden Sie die Messleitungen mit dem Messobjekt, drücken Sie um den Hochspannungsbereich auszuwählen, drücken Sie , um die fein abgestimmte Schrittspannung auszuwählen, dann drücken Sie ,,TEST“, um die...
- Seite 12 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch 9.3.1.3 Messung des Polarisationsindex 9.3.1.4 Messung des dielektrischen Absorptionsverhältnisses Der Polarisationsindex (PI) bezieht sich auf den Wert des gemessenen Widerstands Das dielektrische Absorptionsverhältnis (DAR) bezieht sich auf den Wert des in 10 Minuten im Vergleich zu dem in 1 Minute. Die Durchführung der Isolationswiderstands in 1 Minute im Vergleich zu dem in 15 Sekunden.
- Seite 13 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch 9.3.1.5 Vergleichsmessung Hinweis: Drücken Sie die Taste ,,COMP“ unter der Bedingung der Isolationswiderstandsprüfung * Messen Sie keine Wechselstromversorgung über 750Vac oder Gleichstromversorgung ohne Hochspannungsausgang. Wenn die LCD-Display ,,COMP“ anzeigt, bedeutet über 1000Vdc. Es ist möglich, eine höhere Spannung (10 %) anzuzeigen, aber dies dies, dass das Prüfgerät in den Vergleichsmessmodus übergeht.
- Seite 14 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch Berechnungsformel: Messen Sie nicht im aufgeladenen Dabei ist C die gemessene Kapazität, Q ist die akkumulierte Ladung im Messobjekt Schwarz Zustand und U ist die Spannung an beiden Enden des Messobjekts. Hinweis: Wenn die Stehspannung des Kondensators geringer ist als die Ausgangsspannung des Kondensators, führen Sie bitte keine Messung durch, um...
- Seite 15 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch B. Messung des hohen Isolationswiderstands mit Dreileiteranschluss Wickeln Sie den gut leitenden blanken Draht um die Außenseite der inneren Isolierschicht und verbinden Sie die Sicherheitsklemme mit dem Außenleiter der Shield Grün inneren Isolierschicht, um Leckstrom an der Oberfläche des Messobjekts zu Schwarz verhindern.
- Seite 16 UT512D/E Benutzerhandbuch UT512D/E Benutzerhandbuch XI. Wartung B. Prüfung des Isolationswiderstands zwischen der Erdung der Primärwicklung und der Sekundärwicklung Das Gehäuse reinigen: 1. Wischen Sie die Oberfläche mit einem weichen Tuch oder einem mit Wasser getränkten Schwamm ab. 2. Tauchen Sie den Tester nicht in Wasser ein, um eine Beschädigung des Testers zu vermeiden.
