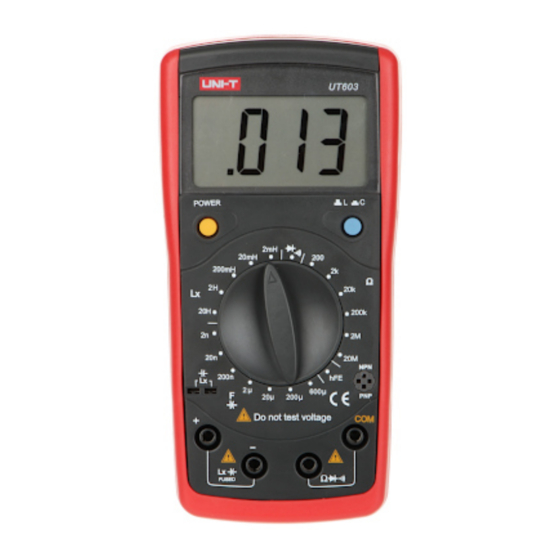

Bedienungsanleitung LCR Messgerät UT-603
Das LCR Messgerät UT-603 ist ein CE konformes mobiles Handmessgerät und entspricht dem EMV Standard
EN61326.
Auspacken und Kontrolle
Wenn Sie Ihr neues Messgerät ausgepackt haben, dann sollten Sie folgende Elemente vorfinden:
1. Messgerät
2. 1 Paar Testclips
3. 1 Stck. 9V Alkaline-Batterie (NEDA1604, 6F22 oder 006P) (installiert)
4. Bedienungsanleitung
Sollte eines der oben genannten Elemente fehlen oder sollte eines beschädigt sein,
kontaktieren Sie bitte den Händler bei dem Sie das Gerät gekauft haben.
Achtung!
Dieses Gerät wurde unter Einhaltung einer strikten Qualitätskontrolle produziert. Sollten dennoch während des
Betriebs Defekte auftreten, die nicht durch Hinweise der Bedienungsanleitung zu beseitigen sind, betreiben Sie
auf keinem Fall das Gerät weiter. Geben Sie das Gerät umgehend zur Überprüfung an eine qualifizierte
Fachwerkstatt. Bei unbefugten Reparaturversuchen des Gerätes erlischt die Garantie!
Um elektrische Schläge zu vermeiden, lesen Sie die „Sicherheitshinweise" und die Bedienungshinweise
bevor sie das Messgerät benutzen, um eine sichere Bedienung des Messgerätes zu gewährleisten!
Kennzeichnet Gefahren für den Benutzer, die durch Handlungen oder Bedingungen entstehen
können, bzw. die das Messobjekt oder das Messgerät beschädigen können.
Bestimmungsgemäßer Gebrauch
Das Messgerät entspricht den Standard EMV EN61326 und ist NUR geeignet zum Messen von Induktivität,
Kapazität, Widerstand, Transistor, Dioden und akustischer Durchgangsprüfung. Verwenden Sie nur die dem
Messgerät beigelegten Prüfleitungen. Benutzen Sie zu ihrer eigenen Sicherheit das Gerät nur innerhalb der
spezifizierten Bereiche (Siehe Technische Daten).
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig. Es besteht ansonsten die Gefahr von
Beschädigungen des Messgerätes. Außerdem ist dies mit Gefahren wie z.B. elektrischer Schlag, Brand etc.
verbunden. Das gesamte Gerät darf nicht umgebaut oder verändert werden. Beachten Sie unbedingt die
Sicherheitshinweise! Für Folgeschäden, die aus Nichtbeachtung dieser Gebrauchsregeln und der
Bedienungsanleitung resultieren, wird keine Haftung übernommen und die
erlöschen.
Sicherheitshinweise
Um einen sicheren Betrieb des Messgerätes zu gewährleisten, sind folgende Sicherheitshinweise
zu befolgen.
Dieses Messgerät ist so konzipiert, dass der Anwender bei sachgemäßem Gebrauch vor elektrischem
Stromschlag geschützt ist. Um diese Sicherheit auch beim Umgang mit dem Messgerät zu gewährleisten, ist es
daher unerlässlich, dass Sie vor dem Gebrauch des Gerätes diese Sicherheitshinweise lesen. Die Verwendung ist
Gewährleistungsansprüche
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für UNI-T UT-603
Inhaltszusammenfassung für UNI-T UT-603
- Seite 1 Bedienungsanleitung LCR Messgerät UT-603 Das LCR Messgerät UT-603 ist ein CE konformes mobiles Handmessgerät und entspricht dem EMV Standard EN61326. Auspacken und Kontrolle Wenn Sie Ihr neues Messgerät ausgepackt haben, dann sollten Sie folgende Elemente vorfinden: 1. Messgerät 2. 1 Paar Testclips 3.
- Seite 2 nur in trockenen Räumen gestattet. Bei Benutzung des Gerätes müssen vom Anwender alle Sicherheitsvorschriften beachtet werden. Lesen Sie deshalb diese Anleitung sorgfältig und vollständig durch, bevor Sie Messungen vornehmen. Andernfalls können schwere, oder tödliche Unfälle verursacht werden! Diese Gebrauchsanleitung enthält Hinweise und Warnungen die unbedingt berücksichtigt werden müssen, damit der sichere Betrieb und der sichere Zustand des Messgerätes gewährleistet bleiben.
- Seite 3 Gerät Bedienelemente 1. LCD-Display 2. L/C-Wahlschalter 3. Transistor-Prüfsockel 4. Widerstands-, Dioden- und Durchgangstest-Eingangsbuchsen 5. Kapazität- und Induktivitäts-Eingangsbuchsen 6. Messbereich-Drehschalter 7. Ein/Aus-Schalter Funktionstasten Die obenstehende Tabelle gibt Informationen über die funktionale Bedienung der Tasten. Tasten Bedienelemente Drücken Sie den Power Schalter zum Einschalten des Gerätes. Durch erneutes drücken wird das Messgerät wieder ausgeschaltet.
- Seite 4 Zur Widerstandsmessung gehen Sie wie folgt vor: Stecken schwarze Prüfkabel Buchse rotes Prüfkabel die „ “ Buchse. . Stellen Sie den Drehschalter in die gewünschte Widerstandsmessbereich-Position. Verbinden Sie nun die Prüfklemmen mit dem zu messenden Widerstand und lesen Sie das Messergebnis am LCD-Display ab.
-
Seite 5: Kapazitätsmessungen, Induktivitätsmessungen
Kapazitätsmessungen, Induktivitätsmessungen Zur Vermeidung von elektrischen Schlägen, muss vor dem Messvorgang die Stromversorgung des Messobjektes abgeschaltet werden und alle Kondensatoren müssen entladen sein! Nach Beendigung jeder Messung entfernen Sie die Prüfspitzen vom Messobjekt und stecken Sie die Prüfkabel am Messgerät ab. Bevor Sie Kondensatoren testen, stets vorher über einen Widerstand entladen! Diese dürfen keine Spannung enthalten, da durch die im Kondensator gespeicherte Restspannung... - Seite 6 [2%(rdg-12)+5] Reference only...
-
Seite 7: Batterie Und Sicherungswechsel
Batterie und Sicherungswechsel Warnung ! Zur Vermeidung falscher Messwerte, die zu Stromschlag oder Verletzungen führen können, die Batterie ersetzen, sobald das Batteriesymbol im Display erscheint. Batterie einlegen/wechseln Vor dem Öffnen des Messgerätegehäuses das Gerät ausschalten und alle Verbindungen (Messleitungen) vom Messgerät trennen. -
Seite 8: Pflege- Und Wartungshinweise
Pflege und Wartungshinweise Zum Reinigen nur ein trockenes oder leicht angefeuchtetes Leinentuch verwenden. Auf keinem Fall lösemittelhaltige Reinigungsmittel verwenden. Achten sie darauf, dass keine Feuchtigkeit in das Geräteinnere gelangt. Vor Reparatur oder Justierarbeiten müssen alle Anschlusskabel vom Messgerät entfernt werden. Es dürfen nur Originalersatzteile verwendet werden.
