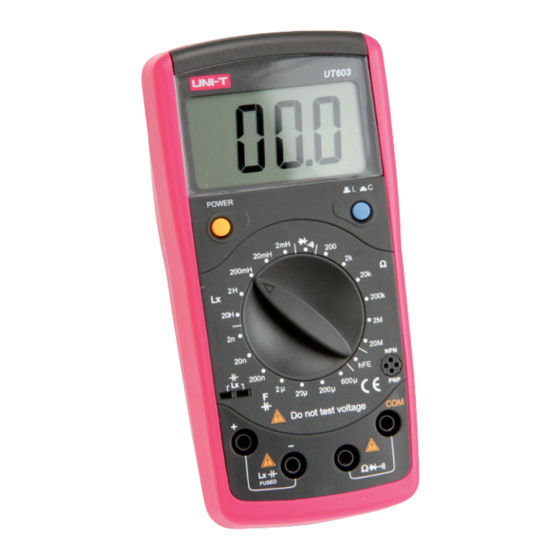

LCR-Messgerät
Best.Nr. 830 506
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des-
halb diese Bedienungsanleitung zum Nachlesen auf!
• Benutzen Sie das LCR-Messgerät nicht weiter, wenn es beschädigt ist.
• Vergewissern Sie sich, dass die Messklemmen in einwandfreiem Zustand sind. Führen Sie auf keinen Fall Messungen
durch, wenn die schützende Isolierung beschädigt ist.
• Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die zu messenden Anschlüsse / Messpunkte wäh-
rend der Messung nicht, auch nicht indirekt, berühren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Gerät muss vor Feuchtigkeit, Spritzwasser und Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Gerät nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät
zu benutzen ist.
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. (08403) 920-920 • www.pollin.de
®
UNI-T UT603
!
Stand 22.04.2013, rut

Werbung

loading

Verwandte Anleitungen für UNI-T UT603

Inhaltszusammenfassung für UNI-T UT603

  • Seite 1 LCR-Messgerät UNI-T UT603 Best.Nr. 830 506 Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung. ® Sicherheitshinweise • Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedienung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie des- halb diese Bedienungsanleitung zum Nachlesen auf! • Benutzen Sie das LCR-Messgerät nicht weiter, wenn es beschädigt ist.

  • Seite 2: Bestimmungsgemäße Verwendung

        Bestimmungsgemäße Verwendung Display Das Digitale Messgerät eignet sich für folgende Messungen:  • Induktivität 0...20 H  • Kapazität 0...600 µF  • Widerstand 0...20 MΩ  • Durchgangsprüfung • Dioden-Test • Transistor-Test   Das Gerät wird mit einer 9 V- Blockbatterie betrieben und entspricht somit der Schutzklasse III. (figure 2) ...

  • Seite 3: Technische Daten

     Messung über Messsockel: Messung  • Drehen Sie den Drehwahlschalter auf Kapazitätsmessung mit dem gewünschten Messbereich.  • Schalten Sie das Messgerät mit der Power-Taste 7 ein. Bevor Sie messen  • Drücken Sie die LC-Taste 2 bis sie sich im eingerasteten Zustand befindet. •...

  • Seite 4: Wartung Und Reinigung

     Wartung und Reinigung Messwerte    Reinigung   Widerstand • Schalten Sie das Messgerät ab und entfernen Sie alle Messleitungen.  • Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes und sauberes Tuch. Bereich Auflösung Toleranz ...

  • Seite 5: Mögliche Ursache

    Problembehandlung Problem Mögliche Ursache Lösung Keine Funktion Batterie leer Batterie tauschen Display schwer zu abzulesen Batterie schwach Batterie tauschen Display zeigt "1" an Falsche Messfunktion Stellen Sie den Drehwahlschalter auf die richtige Messfunktion Falscher Messbereich Stellen Sie mit dem Drehwahlschal- ter den richtigen Messbereich ein Messleitungen in die falschen Mess- Messleitungen in die richtigen...
