Hinweis:
Es handelt sich beim Phasenwinkel um die Spannung.
Geben Sie keine Spannung über 1000Vrms ein. Es ist zwar möglich, eine höhere Spannung
zu messen, aber die Zange könnte dadurch beschädigt werden..
Vermeiden Sie bei der Arbeit mit Hochspannung einen elektrischen Schlag.
Trennen Sie die Messleitungen vom gemessenen Stromkreis, nachdem alle Messungsvorgänge
abgeschlossen sind.
Das Hochspannungswarnsymbol „ " erscheint auf der LCD-Anzeige, wenn die gemessene
Spannung über 30V AC liegt; die rote Hintergrundbeleuchtung blinkt, wenn die gemessene
Spannung über 1000VAC liegt.
Lassen Sie den Auslöser nicht abrupt los, wenn Sie ihn drücken und halten. Der Hall-Sensor
ist empfindlich gegenüber Magneten, Hitze und mechanischer Belastung und Stöße, die in
kurzer Zeit zu Messwertschwankungen führen könnten.
Um die Messgenauigkeit zu gewährleisten, stellen Sie den zu messenden Leiter bitte in die
Mitte der Klemmbacken. Falls nicht, entsteht ein Fehler von ±1,0 % der Ablesung.
Eine falsche Drahtverbindung führt zu negativer Wirkleistung und zum Blinken der roten
Hintergrundbeleuchtung. Bitte überprüfen Sie, ob die Verbindungen der
Spannungseingangsklemme und der Klemmbacken korrekt sind.
5. Oberschwingungsanalyse
5.1 Analyse der Stromoberschwingung (Abb. 4)
1) Stellen Sie den Drehschalter auf „HARM", und drücken Sie die Taste „SELECT", um die
Analyse der AC-Stromoberschwingung auszuwählen. Drücken Sie den Auslöser, um den
gemessenen Leiter abzuklemmen, und lassen Sie dann den Auslöser langsam los, bis sich
die Klemmbacken vollständig schließen. Bitte stellen Sie sicher , dass der gemessene Leiter
an den Klemmbacken zentriert ist. Falls nicht, tritt ein Fehler auf. Die Zange kann nur einmal
einen Stromleiter messen. Falls sie zwei oder mehr Stromleiter gleichzeitig misst, ist der
Messwert falsch.

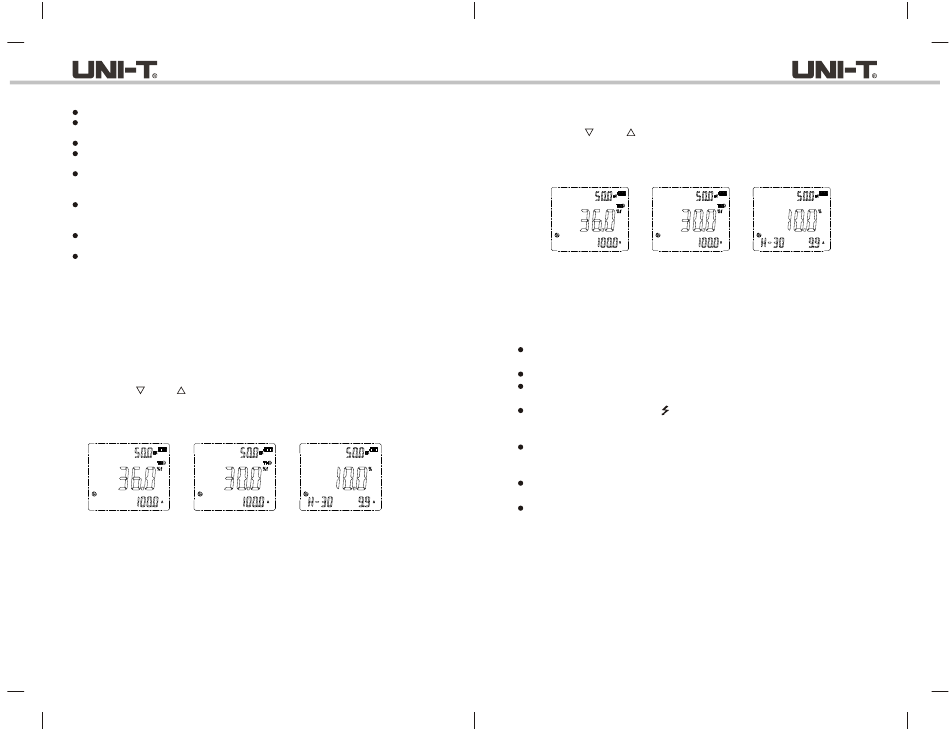

2) Drücken Sie „ " oder „ ", um THD %f, THD %r, RMS der Oberschwingungskomponente
jeder Ordnung und das Verhältnis zu Oberschwingungskomponente jeder Ordnung zur
Grundschwingung anzuzeigen, zum Beispiel:
THD %f THD %r
Hauptanzeige: THD %f Hauptanzeige: THD %r
Hilfsanzeige 1: Frequenz Hilfsanzeige 1: Frequenz
Hilfsanzeige 3: Echter RMS Hilfsanzeige 3: Echter RMS
des THD-Stroms des THD-Stroms
5.2 Analyse der Spannungsoberschwingung (Abb. 5)
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit
der Klemme „V"; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden) mit
„COM".
87
UT219P Benutzerhandbuch
Analyse der Komponente
der 30. Oberschwingung
Hauptanzeige: Oberschwingungsverhältnis der
Komponente der 30. Oberschwingung zur
Grundschwingung
Hilfsanzeige 1: Frequenz
Hilfsanzeige 2: Eingabeaufforderung zur Analyse
der 30. Oberschwingung
Hilfsanzeige 3: Echter RMS der Komponente
der 30. Oberschwingung
UT219P Benutzerhandbuch
2) Stellen Sie den Drehschalter auf „HARM", und drücken Sie die Taste „SELECT", um die
Analyse der AC-Spannungsoberschwingung auszuwählen. Dann verbinden Sie die
Krokodilklemmen mit der Stromversorgung oder der zu messenden Last parallel.
2) Drücken Sie „ " oder „ ", um THD %f, THD %r, RMS der Oberschwingungskomponente
jeder Ordnung, und das Oberschwingungsverhältnis der Oberschwingungskomponente jeder
Ordnung zur Grundschwingung abzulesen, zum Beispiel:
THD %f THD %r
Hauptanzeige: THD %f Hauptanzeige: THD %r
Hilfsanzeige 1: Frequenz Hilfsanzeige 1: Frequenz
Hilfsanzeige 3: RMS der Hilfsanzeige 3: RMS der
THD-Spannung THD-Spannung
Hinweis:
Geben Sie keine Spannung über 1000V ein. Es ist zwar möglich, eine höhere Spannung zu
messen, aber die Zange könnte dadurch beschädigt werden.
Vermeiden Sie bei der Arbeit mit Hochspannung einen elektrischen Schlag.
Trennen Sie die Messleitungen vom gemessenen Stromkreis, nachdem alle Messungsvorgänge
abgeschlossen sind.
Das Hochspannungswarnsymbol „ " erscheint auf der LCD-Anzeige, wenn die gemessene
Spannung über 30V AC liegt; die rote Hintergrundbeleuchtung blinkt, wenn die gemessene
Spannung über 1000VAC liegt.
Lassen Sie den Auslöser nicht abrupt los, wenn Sie ihn drücken und halten. Der Hall-Sensor
ist empfindlich gegenüber Magneten, Hitze und mechanischer Belastung und Stöße, die in
kurzer Zeit zu Messwertschwankungen führen könnten.
Um die Messgenauigkeit zu gewährleisten, stellen Sie den zu messenden Leiter bitte in die
Mitte der Klemmbacken. Falls nicht, entsteht ein Fehler von ±1,0 % der Ablesung.
Wenn der Nulldurchgang der Oberschwingung mehrmals nicht mit dem Nulldurchgang des
Grundschwingungssignals übereinstimmt, kann die Oberschwingungsanalyse mit dem Modus
für Einstellung einer festen Frequenz durchgeführt werden.
Analyse der 30.
Oberschwingung
Hauptanzeige: Oberschwingungsverhältnis
der Komponente der 30. Oberschwingung
zur Grundschwingung
Hilfsanzeige 1: Frequenz
Hilfsanzeige 2: Eingabeaufforderung von
Analyse der 30. Oberschwingung
Hilfsanzeige 3: RMS der Komponente der
30. Oberschwingung
