dann lassen Sie den Auslöser langsam los, bis sich die Klemmbacken vollständig schließen.
Bitte stellen Sie sicher, dass der gemessene Leiter an den Klemmbacken zentriert ist. Falls
nicht, tritt ein Fehler auf. Die Zange kann nur einmal einen Stromleiter messen. Falls sie zwei
oder mehr Stromleiter gleichzeitig misst, ist der Messwert falsch.

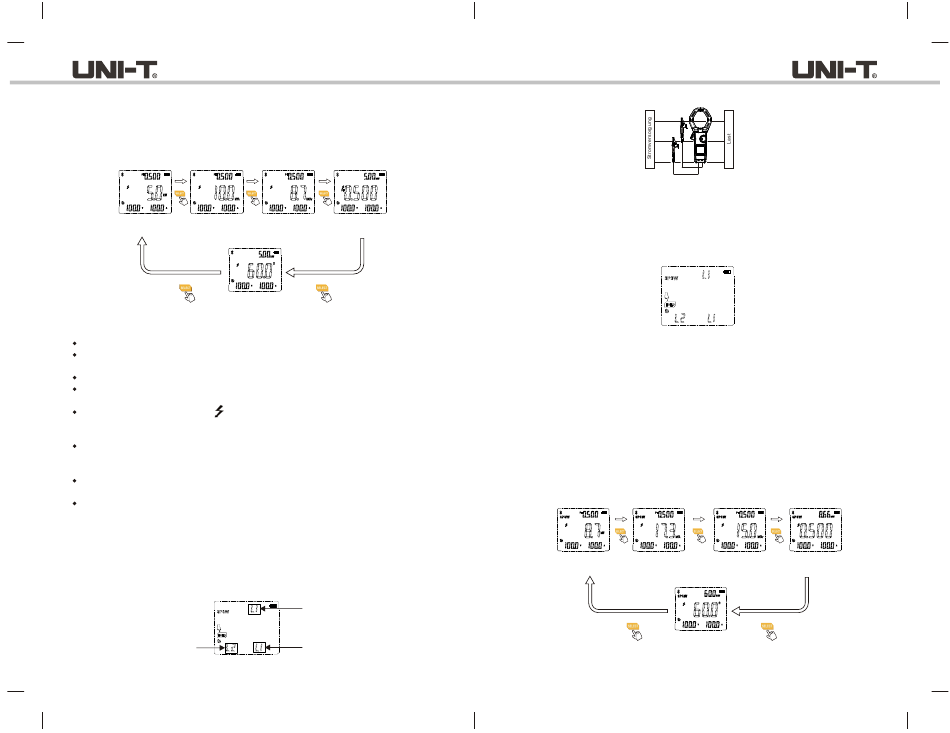

3) Drücken Sie diese Taste „SELECT", um Wirkleistung, Scheinleistung, Blindleistung,
Leistungsfaktor und Phasenwinkel zyklisch abzulesen, wie unten dargestellt:
Kurzes Drücken Kurzes Drücken
Hauptanzeige: Wirkleistung Hauptanzeige: Scheinleistung
Hilfsanzeige 1: Leistungsfaktor Hilfsanzeige 1: Leistungsfaktor
Hilfsanzeige 2: AC-spannung Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom Hilfsanzeige 3: AC-Strom
Kurzes Drücken
Hauptanzeige: Phasenwinkel
Hilfsanzeige 1: Wirkleistung
Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom
Hinweis:
Es handelt sich beim Phasenwinkel um die Spannung.
Geben Sie keine Spannung über 1000Vrms ein. Es ist zwar möglich, eine höhere Spannung
zu messen, aber die Zange könnte dadurch beschädigt werden.
Vermeiden Sie bei der Arbeit mit Hochspannung einen elektrischen Schlag.
Trennen Sie die Messleitungen vom gemessenen Stromkreis, nachdem alle Messungsvorgänge
abgeschlossen sind.
Das Hochspannungswarnsymbol „ " erscheint auf der LCD-Anzeige, wenn die gemessene
Spannung über 30V AC liegt; die rote Hintergrundbeleuchtung blinkt, wenn die gemessene
Spannung über 1000VAC liegt.
Lassen Sie den Auslöser nicht abrupt los, wenn Sie ihn drücken und halten. Der Hall-Sensor
ist empfindlich gegenüber Magneten, Hitze und mechanischer Belastung und Stöße, die in
kurzer Zeit zu Messwertschwankungen führen könnten.
Um die Messgenauigkeit zu gewährleisten, stellen Sie den zu messenden Leiter bitte in die
Mitte der Klemmbacken. Falls nicht, entsteht ein Fehler von ±1,0 % der Ablesung.
Eine falsche Drahtverbindung führt zu negativer Wirkleistung und zum Blinken der roten
Hintergrundbeleuchtung. Bitte überprüfen Sie, ob die Verbindungen der Spannungseingangsklemme
und der Klemmbacken korrekt sind.
4. Messung der dreiphasigen Leistung
Schnittstelle für Drahtanschluss:
Die Anordnung der Klemmbacken, der schwarzen Messleitung und der roten Messleitung ist
in der Abb. unten dargestellt.
Schwarze Messleitung
79
UT219P Benutzerhandbuch
Kurzes Drücken
Hauptanzeige: Blindleistung Hauptanzeige: Leistungsfaktor
Hilfsanzeige 1: Leistungsfaktor Hilfsanzeige 1: Wirkleistung
Hilfsanzeige 2: AC-Spannung Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom Hilfsanzeige 3: AC-Strom
Kurzes Drücken
Klemmbacken
Rote Messleitung
UT219P Benutzerhandbuch
4.1 Symmetrischer Modus für dreiphasigen Dreidraht (3P3W) (Abb. 8)
Rot
L1/R/A
Schwarz
L2/S/B
L3/T/C
Messung der dreiphasigen AC-Dreidrahtleistung (3P3W symmetrisch)
Abb. 8
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit
der Klemme „V"; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden) mit
„COM".
2) Stellen Sie den Drehschalter auf „3PM", drücken Sie „
Modus auszuwählen, und dann gelangt die Klemme in die Schnittstelle für Drahtverbindung,
wie unten dargestellt:
„L1" in der oberen rechten Ecke zeigt an, dass die Klemmbacken den stromführenden Draht
„L1" abklemmen, „L2" in der unteren linken Ecke zeigt an, dass die Messleitung von der Klemme
„COM" mit dem stromführenden Draht „L2" verbunden ist, „L1" in der unteren rechten Ecke
zeigt an, dass die Messleitung von der Klemme „V" mit dem stromführenden Draht „L1" verbunden
ist. Das Fingersymbol auf dem Segment „HOLD" blinkt, um anzuzeigen, dass die Messschnittstelle
beim Drücken der Taste „HOLD" aufgerufen wird.
3) Klemmen Sie den stromführenden Draht „L1" gemäß der Schnittstelle für Drahtverbindung
(Abb. 8) ab, verbinden Sie den stromführenden Draht „L1" mit der Messleitung von der Klemme
„V", verbinden Sie den stromführenden Draht „L2" mit der Messleitung von der Klemme „COM",
und drücken Sie dann die Taste „HOLD", um die Messschnittstelle aufzurufen.
4) Drücken Sie auf der Messschnittstelle die Taste „SELECT", um Wirkleistung, Scheinleistung,
Blindleistung, Leistungsfaktor und Phasenwinkel zyklisch abzulesen, wie unten dargestellt:
Kurzes Drücken Kurzes Drücken
Hauptanzeige: Wirkleistung Hauptanzeige: Scheinleistung
Hilfsanzeige 1: Leistungsfaktor Hilfsanzeige 1: Leistungsfaktor
Hilfsanzeige 2: AC-spannung Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom Hilfsanzeige 3: AC-Strom
Kurzes Drücken
Hauptanzeige: Phasenwinkel
Hilfsanzeige 1: Wirkleistung
Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom
Δ
/3P3M", um den 3P3W-symmetrischen
Kurzes Drücken
Hauptanzeige: Blindleistung Hauptanzeige: Leistungsfaktor
Hilfsanzeige 1: Leistungsfaktor Hilfsanzeige 1: Wirkleistung
Hilfsanzeige 2: AC-Spannung Hilfsanzeige 2: AC-Spannung
Hilfsanzeige 3: AC-Strom Hilfsanzeige 3: AC-Strom
Kurzes Drücken
