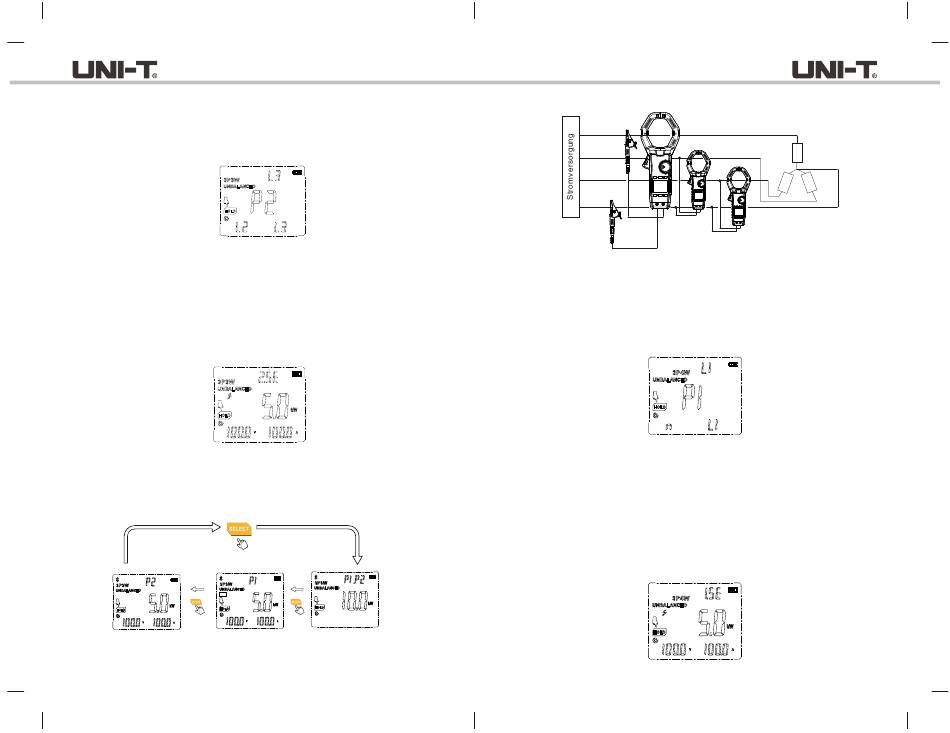

Das Fingersymbol auf dem Segment „HOLD" blinkt, um anzuzeigen, dass die Messschnittstelle
P2 beim Drücken der Taste „HOLD" aufgerufen wird.
4) Nachdem der angezeigte Wert stabilisiert ist, drücken Sie auf der Messschnittstelle P1 die
Taste „HOLD", um die Schnittstelle für Drahtverbindung P2 aufzurufen, wie unten dargestellt:
„L3" in der oberen rechten Ecke zeigt an, dass die Klemmbacken den stromführenden
Draht „L3" klemmen, „L2" in der unteren linken Ecke zeigt an, dass die Messleitung von der
Klemme „COM" mit dem stromführenden Draht „L2" verbunden ist, „L3" in der unteren
rechten Ecke zeigt an, dass die Messleitung von der Klemme „V" mit dem stromführenden
Draht „L3" verbunden ist. Das Fingersymbol auf dem Segment „HOLD" blinkt, um
anzuzeigen, dass die Messschnittstelle P2 beim Drücken der Taste „HOLD" aufgerufen wird.
5) Klemmen Sie den stromführenden Draht „L3" gemäß der Schnittstelle für Drahtverbindung
(Abb. 10) ab, verbinden Sie den stromführenden Draht „L3" mit der Messleitung von der
Klemme „V", verbinden Sie den stromführenden Draht „L2" mit der Messleitung von der
Klemme „COM", und drücken Sie dann die Taste „HOLD", um die Messschnittstelle P2
aufzurufen, wie unten dargestellt:
Das Fingersymbol auf dem Segment „HOLD" blinkt, um anzuzeigen, dass die phasenkombinierte
Wirkleistungsschnittstelle beim Drücken der Taste „HOLD" aufgerufen wird.
6) Auf der Messschnittstelle P2 drücken Sie die Taste „HOLD", um phasenkombinierte Wirkleistung
abzulesen, drücken Sie die Taste „SELECT", um phasenkombinierte Wirkleistung, Wirkleistung
P1 und Wirkleistung P2 zyklisch abzulesen, wie unten dargestellt:
Kurzes Drücken
Schnittstelle für zweite Drahtverbindung
Schnittstelle für zweite Drahtverbindung
Hauptanzeige: Wirkleistung P2
Hauptanzeige: Wirkleistung P2
Hilfsanzeige 1: Eingabeaufforderung P1
Hilfsanzeige 1: Eingabeaufforderung P2
Hilfsanzeige 2: Spannung
Hilfsanzeige 2: Spannung
Hilfsanzeige 3: Strom
Hilfsanzeige 3: Strom
83
UT219P Benutzerhandbuch
Phasenkombinierte Schnittstelle
Hauptanzeige: Phasenkombinierte Wirkleistung P1+P2
Hilfsanzeige 1: Phasenkombinierte Eingabeaufforderung
UT219P Benutzerhandbuch
4.4 3 Unsymmetrischer Modus für dreiphasigen Vierdraht (3P4W) (Abb. 11)
Rot
L1/R/A
L2/S/B
L3/T/C
Schwarz
N
Messung der dreiphasigen AC-Dreidrahtleistung (3P4W unsymmetrisch)
Abb. 11
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit
der Klemme „V"; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden)
mit „COM".
2) Stellen Sie den Drehschalter auf „3PM", drücken Sie „
unsymmetrischen Modus auszuwählen, und dann gelangt die Klemme in die Schnittstelle
für Drahtverbindung P1, wie unten dargestellt:
„L1" in der oberen rechten Ecke zeigt an, dass die Klemmbacken den stromführenden Draht
„L1" abklemmen, „n" in der unteren linken Ecke zeigt an, dass die Messleitung von der Klemme
„COM" mit dem Nullleiter verbunden ist, „L1" in der unteren rechten Ecke zeigt an, dass die
Messleitung von der Klemme „V" mit dem stromführenden Draht „L1" verbunden ist. Das
Fingersymbol auf dem Segment „HOLD" blinkt, um anzuzeigen, dass die Messschnittstelle P1
beim Drücken der Taste „HOLD" aufgerufen wird.
3) Klemmen Sie den stromführenden Draht „L1" gemäß der Schnittstelle für Drahtverbindung
(Abb. 11) ab, verbinden Sie den stromführenden Draht „L1" mit der Messleitung von der
Klemme „V", verbinden Sie den Nullleiter mit der Messleitung von der Klemme „COM", und
drücken Sie dann die Taste „HOLD", um die Messschnittstelle P1 aufzurufen, wie unten
dargestellt:
Last
Δ
/3P4M", um den 3P4W
