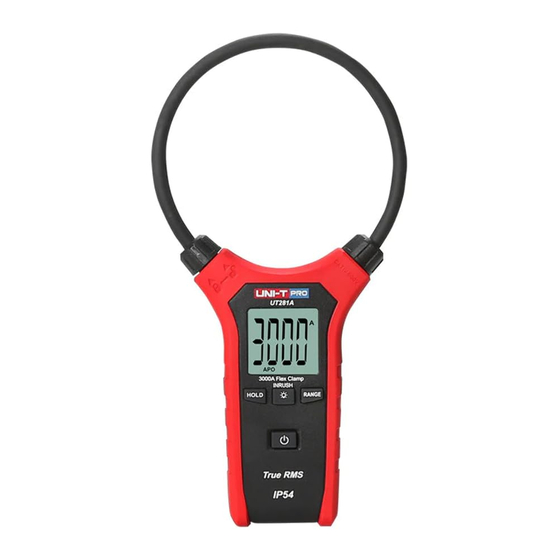

Handbuch der flexiblen
Strommesszange UT281 A/C/E
I. Wichtige Sicherheitshinweise
Achten auf die „Warnzeichen und Warnungen". Die weisen auf den Fall oder
die Aktion hin, was eine Gefahr für den Benutzer oder Beschädigung fürs
Gerät ist.
Dieses Instrument wirdstreng nach Sicherheitsanforderungen für
elektronische Messgeräte GB4793 und Sicherheitsstandards IEC61010-2-
032 sowie IEC61010-1 gedesignt und hergestellt, ist in Übereinstimmung
mit Dual-Isolierung-Sicherheitsstandards, und hat Sicherheitsnormen CAT
III1000V, CAT IV600V und Verschmutzungsgrad II bestanden. Wird das
Messgerät nicht nach dem Handbuch verwendet, kann die Schutzfähigkeit
der Strommesszange geschwächt werden oder verlieren.
1. Sie sollten vor der Verwendung Strommesszange und Messstift zum
Schutz vor Schäden oder ungewöhnliche Erscheinung prüfen. Wenn Sie
finden, dass der Messstift oder isolierendes Gehäuse erheblich beschädigt
ist und Flüssigkristallanzeige nicht anzeigt, oder wenn Sie glauben, dass das
Messgerät nicht funktioniert, dann verwenden Sie diese silberne Uhrnicht
mehr.
2. Bevor die hintere Abdeckung und die Batterieabdeckung nicht abgedeckt
werden, ist es verboten, das Messgerät zu verwenden, da sonst besteht die
Gefahr eines elektrischen Schlags.
3. Bei der Durchführung von Messungen halten Sie die Finger nicht über
Handblock-Teile des Messstifts, berühren Sie keine freiliegende Kabeln,
Stecker, Eingänge, die nicht verwendet werden oder Messkreis, um einen
elektrischen Schlag zu verhindern.
4. Vor der Messung muss der Funktionsschalter auf die korrekte Position

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für UNI-T UT281 A

  • Seite 1 Handbuch der flexiblen Strommesszange UT281 A/C/E I. Wichtige Sicherheitshinweise Achten auf die „Warnzeichen und Warnungen“. Die weisen auf den Fall oder die Aktion hin, was eine Gefahr für den Benutzer oder Beschädigung fürs Gerät ist. Dieses Instrument wirdstreng nach Sicherheitsanforderungen für elektronische Messgeräte GB4793 und Sicherheitsstandards IEC61010-2-...
  • Seite 2 eingestellt werden, und es ist verboten, im Messprozess den Gang zu wechseln, um Schäden am Messgerät zu verhindern. 5. Zwischen der Strommesszange und dem Masseanschluss keine Spannung oberhalb DC1000V / AC750V anlegen, um einen elektrischen Schlag und Beschädigung der Strommesszange zu verhindern. 6.
  • Seite 3 II. Produkte und Zubehöre Verpacken Sie das Kästchen, nehmen Sie das Gerät, prüfen Sie die folgende Elemente sorgfältig, ob etwas fehlt oder beschädigt ist: 1. Handbuch --------------------------- 1 2. Garantiekarte ---------------------- 1 3. Messstift ---------------------------- 1 (nur UT281 E) Falls ein Artikel fehlt oder beschädigt ist, wenden Sie sich bitte umgehend an Ihren Lieferanten.
  • Seite 4: Elektrische Symbole

    IV. Elektrische Symbole V. Äußere Struktur und Drucksymbole (siehe Abbildung 1) 1. Rogowski-Spule Flexible Strommesszange die Spule messen. 2. Die Klemmverriegelungsmittel Den Verriegelungsknopf-Pfeil an offene Position zeigen, dann können Sie die Klemme öffnen, drehen Sie den Pfeil auf dem geschlossenen Schloss, um Zangenkopf zu verriegeln.
  • Seite 5 Langes Drücken > = 2s, um Strom anzuschalten, oder drücken Sie > = 2s, um Strom auszuschalten (nur UT281A / UT281C) ; OFF für AUSSCHALTEN, auf A / V-Gang, wird Strom + Spannungsmessung geöffnet, auf A / Ω + -Gang, wird Stromwiederstandsmessung geöffnet (nur UT281E).
  • Seite 6 1. INRUSH startet 80ms Überspannung-Messfunktion ; 2. Summer ; 3. 3. 6V zeigt, dass die Batterie mit niedriger Stromspannung ist ; 4. Daten-Beibehaltung ; 5. A“ Strommesseinheit (A Ampere) ; 6. „APO“ 15 Minuten automatische Abschaltung ; 7. Daten-Hauptanzeigebereich ; UT281 A/C Abbildung 2.1...
  • Seite 7 UT281 E 1. INRUSH startet 80ms Überspannung-Messfunktion ; 2. Summer ; 3. 3. 6V zeigt, dass die Batterie mit niedriger Stromspannung ist ; 4. Daten-Beibehaltung ; 5. A Amps, Hz Frequenz, V Spannung, Ω Ohm, kΩ , MΩ, AC Wechselspannung ; 6.
  • Seite 8 VII. Bedienungen Das Gerät verwendet 3 Batterien, AAA 1,5 V, in die Rückseite des Batteriefachs, achten Sie auf die Polarität der Batterie, drücken Sie die Power- Taste für mehr als 2 Sekunden, um das Gerätein- oder auszuschalten. Wenn das hintere Bildschirmanzeige anzeigt, sollte die Batterie ersetzt werden, um die Genauigkeit zu gewährleisten.
  • Seite 9 Abbildung 3 3. Klemmen Sie die einzige Draht des zu prüfende Geräts Prüflings mit einer flexiblen Klemm-Sonde vollständig fest (siehe unten, richtige Abbildung 4). Abbildung 4...
  • Seite 10 4. Nachdem die Zange von einer Draht gewickelt ist, verriegeln Sie die Wiederverriegelungsklemme noch einmal. 5. Versuchen Sie nicht, irgendeine flexible Klemme, die den Nennstrombereich der Instrumenten überschreitet, zu messen. 6. Schalten Sie das Gerät an, und schalten Sie die Stromversorgung des Prüflings an.
  • Seite 11 Wechselspannung- und Frequenzmessung (siehe Abbildung 6) (nur UT281E) 1. Stecken Sie den Stift Stecken Sie den schwarzen Stift in den COM-Anschluß, roten in den „V“ Eingang, so die Vorbereitung für die Messung ; 2. „A/V“ Strom + Spannung Messfunktion-Gänge einstellen, den Schalter auf „A/V“...
  • Seite 12 1). Stecken Sie den Stift Stecken Sie den schwarzen Stift in den COM-Anschluß, roten in den „V“ Eingang, so die Vorbereitung für die Messung ; 2). „A/V“ Strom + Spannung Messfunktion-Gänge einstellen, den Schalter auf „A/V“ zeigen, um Strom- und Spannungsmessung- und gleichzeitige Zeitmessung-Funktion wählen ;...
  • Seite 13: Automatische Abschaltung

    Automatische Abschaltung Während der Messung, wenn die Funktionstaste oder der Schalter innerhalb von 15 Minuten keineAktion hat, wird das Messgerät „Auto-Off“ sein, um Energie zu sparen. Wenn die Auto-Schlaf-Funktion aktiviert ist, wird der aktuelle Zustand automatisch gespeichert werden. Nach der automatischen Abschaltung, wird UT281A / C durch Ein-/Ausschaltung-Tasteerneut gestartet werden ;...
  • Seite 14: Umgebungsbedingungen

    Maximale Größe der Prognose-Stromleitung-------------------Mehr als 50 cm im Durchmesser ; Feldeffekt--------------------------------Wenn es in der Messumgebung elektromagnetische Störungen vorhanden, kann es instabil oder falsche Werte anzeigen ; Strombedarf----------------------------3 Alkaline-Batterien, AAA, 1,5 V ; Auto-Power-Off-Funktion -----------15 Minuten ; 2. Umgebungsbedingungen Arbeitsumgebung-----------------------Innengebrauch ; Maximale Höhe ------------------------- 2000 Meter ;...
  • Seite 15 (1) UT281A AC Strommessung (2) UT281A AC Strommessung...
  • Seite 16: Ut281E Wechselspannungsmessung

    (3) UT281E Wechselspannungsmessung Hauptanzeige: Strom-RMS-Wert Vize-Anzeige: Wechselspannung RMS-Messung Eingangsimpedanz ≥ 10 MΩ (4) UT281E Widerstandsmessung (Ω) Hauptanzeige: Strom-RMS-Wert Vize-Anzeige: Widerstandsmessung (5) UT281E Wechselspannungsmessung Hauptanzeige: Strom-RMS-Wert Vize-Anzeige: Frequenz-Messung...
  • Seite 17: Wartungen&Pflegen

    IX. Wartungen&Pflegen 1.AllgemeineWartungen Achtung: Bevor Sie die untere Abdeckung öffnen, um elektrische Schläge zu vermeiden, entfernen Sie den Messstift. a. Die Wartung und das Service des Messgeräts muss von einem qualifizierten professionellen Servicepersonal oder einem bestimmten Wartungsabteilung durchgeführt werden. b. Von Zeit zu Zeit mit einem trockenen Tuch das Gehäuse reinigen, aber Renigungsmitteln, die Bestandteile von Scheuermittel oder Lösungsmittel enthalten, dürfen nicht verwendet werden.
