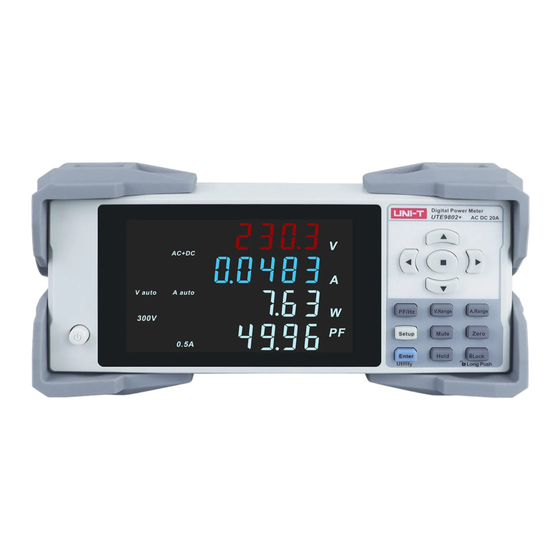

- Seite 1 RHandbuch UTE9800+ Serie Smart Digital Power Meter...
-
Seite 2: Informationen Zum Urheberrecht
Sonden, anderes Zubehör und Sicherungen sind nicht in dieser Garantie enthalten. Wenn sich innerhalb der Garantiezeit herausstellt, dass das Produkt defekt ist, behält sich UNI-T das Recht vor, das defekte Produkt entweder ohne Berechnung von Teilen und Arbeitsaufwand zu reparieren oder das defekte Produkt gegen ein funktionsfähiges gleichwertiges Produkt auszutauschen. -
Seite 3: Sicherheitshinweise
Jegliche Wartung geänderter oder integrierter Produkte (wenn eine solche Änderung oder Integration zu einer Verlängerung der Zeit oder einer Schwierigkeit der Produktwartung führt). Diese Garantie wird hierfür von UNI-T verfasst Produkt und ersetzt alle anderen ausdrücklichen oder stillen Garantien. UNI-T und seine Händler bieten keine stillen Garantien für an Händler Fähigkeits- oder Anwendbarkeitszwecken. -
Seite 4: Umgebungsbedingungen
Handbuch UTE9800+ Serie Smart Digital Power Meter aus, wenn das Gerät eingeschaltet ist, anregend; Stellen Sie bei der Verwendung keine anderen Gegenstände auf das Netzkabel und stellen Sie sicher, dass das Netzkabel nicht in der Nähe von Wärmequellen ist. 6. Erdung des Geräts: Um das Risiko eines Stromschlags zu vermeiden, schließen Sie bitte das Erdungskabel an. 7. -
Seite 5: Kapitel 1 Inspektion Und Ratenzahlung
UTE9800+ Serie Smart Digital Power Meter Kapitel 1 Inspektion und Ratenzahlung 1.1 Überprüfen Sie die Packliste Überprüfen Sie anhand der Packliste, ob das Zubehör keine Verluste oder Unregelmäßigkeiten aufweist. Bei Problemen wenden Sie sich bitte an den UNI-T-Händler oder -Hersteller. Nein . Komponenten _ Menge... - Seite 6 Handbuch UTE9800+ Serie Smart Digital Power Meter Originalposition (Werkseinstellung) Testposition Hand Schaft entfernen Hebeposition Instruments.uni-trend.com 6 / 57...
-
Seite 7: Kapitel 2 Produkteinführung
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 2 Produkteinführung 2.1 Produktübersicht Der intelligente digitale Leistungsmesser ist ein kostengünstiges und tragbares Messgerät. Es handelt sich um ein multifunktionales Messgerät, das Spannung, Strom, Leistung, Leistungsfaktor, Frequenz und harmonische Welle integriert. Das Produkt wird häufig in der Produktion, Prüfung, Bewertung und wissenschaftlichen Forschung sowie in mehreren Bereichen eingesetzt. - Seite 8 Handbuch UTE9800+ Serie Smart Digital Power Meter Die Ober- und Untergrenze von Strom und Leistung kann frei eingestellt werden. Der digitale Leistungsmesser beurteilt automatisch, ob der Testwert überschritten wird. Ton- und Lichtalarmanzeige, praktisch für die Chargenerkennung, um die Messeffizienz zu verbessern (UTE9806+ kann auch die Ober- und Untergrenze von Spannung, Scheinleistung und Leistungsfaktor einstellen und überprüfen).
- Seite 9 Handbuch UTE9800+ Serie Smart Digital Power Meter DC: ± (0,4 % Messwert + 0,1 % Bereich 40 Hz ≤ f ≤ 66 Hz: ± (0,4 % Messwert + + 1 Zeichen) 0,1 % Bereich + 1 Zeichen) 40 Hz ≤ f ≤ 70 Hz: ± (0,4 % Messwert + Genauigkeit der 40 Hz ≤...
- Seite 10 Handbuch UTE9800+ Serie Smart Digital Power Meter Zehn Einstellungen für Spannung, Strom, Vier Einstellungen für die Ober- Vier Einstellungen für die Ober- Wirkleistung, Scheinleistung /Untergrenze von Leistung und Strom /Untergrenze von Leistung und Strom Leistungsfaktor Ober- Spannung / U Hi und Lo P Hi (Leistung hoch), P Hi (Leistung hoch), /Untergrenze...
-
Seite 11: Frontplatte
Handbuch UTE9800+ Serie Smart Digital Power Meter UTE-L10A 10A dreipoliges Steckerkonvertierungs-Bananenkopfstecker-Verbindungskabel x1 Optionales UTE-L16C 16A Verbindungskabel mit Krokodilklemme x1 Zubehör UTE-L16A 16A dreipoliges Steckerkonvertierungs-Bananenkopfstecker-Verbindungskabel x1 Standardverpack ungsmenge ( Umkarton ) Standardverpack 400 mm * 300 m * 325 mm ungsgröße Bruttogewicht Standardverpack 2.3 Frontplatte... -
Seite 12: Beschreibung
Handbuch UTE9800+ Serie Smart Digital Power Meter Beschreibung der Tasten U TE9802+ Schlüsselfunktion Symbol Beschreibung Drücken Sie einmal, um „EIN“ einzuschalten. Die Stromquelle ist Netzschalter aktiviert. Drücken Sie die Taste erneut, um „AUS“ zu schalten. Die Stromquelle ist deaktiviert. Untermenü wechseln: Wählen Sie mit der linken und rechten Taste das Untermenü... -
Seite 13: Ute9806+ Frontplatte Und Tasten
Handbuch UTE9800+ Serie Smart Digital Power Meter 2.3. 2 UTE9806+ Frontplatte und Tasten Die Vorderseite des UTE9806+ ist in Abbildung 2.3.2 dargestellt. Abbildung 2.3. 2 UTE9806+ Frontplatte Netzschalter _ Anzeige _ Schlüssel Beschreibung von UTE9806+ Tasten Schlüsselfunkt Symbol Beschreibung Drücken Sie einmal, um „EIN“ einzuschalten. Die Stromquelle ist Netzschalter aktiviert. -
Seite 14: Ute9811+ Frontplatte Und Tasten
Handbuch UTE9800+ Serie Smart Digital Power Meter B-Taste Umschaltung der Messparameter von Fenster B (V /A/W/PF) Umschalten der Messparameter von Fenster C (V /A/W/ ± Vpk/ ± C-Taste Apk ） Umschalten des Messparameters von Fenster D (V /A/W/ V Hz/A Hz / D-Taste PF ）... - Seite 15 Handbuch UTE9800+ Serie Smart Digital Power Meter Beschreibung von U TE98 11 + Tasten Schlüsselfunktion Symbol Beschreibung Drücken Sie einmal, um „EIN“ einzuschalten. Die Stromquelle Netzschalter ist aktiviert. Drücken Sie die Taste erneut, um „AUS“ zu schalten. Die Stromquelle ist deaktiviert. Untermenü...
-
Seite 16: Digital Und Charakter Anzeige
Handbuch UTE9800+ Serie Smart Digital Power Meter Drücken Sie diese Taste und die Anzeige leuchtet auf. Langes Sperrschlüssel Drücken zum Entriegeln des Schlüssels und die Anzeige Lock erlischt. 2.4 Digital und Charakter Anzeige Das Datenanzeigeformat des Datenanzeigefensters ist Nixie Tube. Aufgrund der Formatbeschränkung sind zur Darstellung jedes Zeichens spezielle Symbole erforderlich, wie in der folgenden Abbildung dargestellt. -
Seite 17: Ute98 06 + Anzeige Und Symbol
Handbuch UTE9800+ Serie Smart Digital Power Meter Messmodus im aktuellen Spannungsbereich V auto angezeigt wird, handelt es sich um den automatischen Bereich. Der aktuell aktuelle Bereich, wenn er angezeigt wird, Ein Auto, es ist Auto Range. 2.4.2 UTE98 06 + Anzeige und Symbol Anzeige und Symbol Beschreibung _ A, B, C, D vier Fenster können gleichzeitig gemessen werden... -
Seite 18: Ute9811+ Anzeige Und Symbol
Handbuch UTE9800+ Serie Smart Digital Power Meter Der im aktuellen Fenster gemessene Parameter ist die Wirkleistung. Der im aktuellen Fenster gemessene Parameter ist die Scheinleistung. Der im aktuellen Fenster gemessene Parameter ist der Leistungsfaktor. Der gemessene Parameter im aktuellen Fenster ist die Spannungsspitze (Maximum, Minimum). - Seite 19 Handbuch UTE9800+ Serie Smart Digital Power Meter 2.5 Rückwand Die Rückseite des UTE9802+/UTE9811+ ist in der folgenden Abbildung dargestellt. Die Rückseite des UTE9806+ ist in der folgenden Abbildung dargestellt. Die Funktionsbeschreibung der Rückseite des UTE9802+ / UTE9806 +/UTE9811+ ist in der folgenden Tabelle aufgeführt.
-
Seite 20: Kapitel 3 Betriebsvorbereitung Und Messanzeige
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 3 Betriebsvorbereitung und Messanzeige 3.1 Betriebsvorbereitung 3.1.1 Netzkabel anschließen Die Betriebsspannung des Instruments beträgt 100 V ~ 240 V (50/60 Hz). Bitte stellen Sie sicher, dass die Stromversorgung innerhalb der Nennspannung dieses Instruments liegt und dass das Instrument gut geerdet ist. Warnung: Bitte stellen Sie sicher, dass die Versorgungsspannung mit der Versorgungsspannung übereinstimmt, bevor Sie die Stromversorgung einschalten, da sonst das Instrument durchbrennt. -
Seite 21: Messung Beim Einschalten
Handbuch UTE9800+ Serie Smart Digital Power Meter Ausschalten: Die Ober-/Untergrenze von Strom und Leistung wird gespeichert, wenn der Strom ausgeschaltet wurde. Hinweise: Warten Sie nach dem Ausschalten des Geräts 5 Sekunden, bevor Sie es wieder einschalten, andernfalls kann es zu Funktionsstörungen des Instruments kommen Anzeige. 3.1.4 Messung beim Einschalten Schließen Sie zunächst die Steckdose an der Rückseite an und verwenden Sie die angegebene Spannung. -
Seite 22: Fensteranzeige
Handbuch UTE9800+ Serie Smart Digital Power Meter F -1.00 steht für die Firmware-Version. H-1.00 steht für die Hardwareversion. 3. Die dritte Schnittstelle zeigt die Systemkommunikationsinformationen an, einschließlich Baudrate, Kommunikationsadresse und Kommunikationsprotokoll, wie in der folgenden Abbildung dargestellt. Baudrate: 9600 Kommunikationsadresse: 000 Kommunikationsprotokoll: S CPI 3.2 Messwertanzeige 3.2.1 Fensteranzeige UTE9802 +/UTE9811+ verfügt über vier Anzeigefenster und kann verschiedene Messwerte gleichzeitig anzeigen,... -
Seite 23: Alarm Für Over Range
Handbuch UTE9800+ Serie Smart Digital Power Meter UTE98 06+ verfügt über vier Anzeigefenster, es kann verschiedene Messwerte gleichzeitig anzeigen und die Parameter jedes Fensters können frei umgeschaltet werden, wie in der folgenden Tabelle gezeigt. (Ein Häkchen bei „√ “ zeigt an, dass das Fenster den Parameter messen kann. „/ “ zeigt an, dass das Fenster den Parameter nicht messen kann.) A/mA V pk... -
Seite 24: Alarm Für Absenken Gemessener Wert
Handbuch UTE9800+ Serie Smart Digital Power Meter “ angezeigt, wenn die Spannung den Bereich überschreitet, und der Indikator „A-OL “ wird angezeigt, wenn der Strom den Bereich überschreitet) . 3.2.3 Alarm für Absenken Gemessener Wert UTE9802+/UTE9811+: Der Alarm wird angezeigt, wenn der gemessene Spannungswert weniger als 3 V beträgt oder der gemessene Stromwert weniger als 0,1 % des Nennwerts beträgt. - Seite 25 Handbuch UTE9800+ Serie Smart Digital Power Meter 3.2. 6 Sperre (Sperrschlüssel) Um Fehlbedienungen während der Messung zu verhindern, kann die Sperrtastenfunktion andere Tasten ungültig machen (Sperrstatus). Drücken Sie die Sperrtaste und die Kontrollleuchte leuchtet auf. Auf diesen Schlüssel wird keine Antwort erfolgen. Es muss die Sperrtaste 1 Sekunde lang gedrückt werden, dann erlischt die Kontrollleuchte. Danach dreht sich der Schlüssel in den Aktivierungszustand.
-
Seite 26: Gesamt-Rms Der Harmonischen
Handbuch UTE9800+ Serie Smart Digital Power Meter 3.3.2 C -Restfaktor die Taste 【CF】, um die Anzeigeschnittstelle für den Crest-Faktor aufzurufen, wie in der folgenden Abbildung dargestellt. Fenster 1: der gemessene Wert des Spannungsscheitelfaktors, keine Einheit. Der gemessene Wert des Spannungsscheitelfaktors = Spannungsscheitelwert/TRMS-Spannung. Wenn kein Spannungssignal eingegeben wird, wird „-----"... -
Seite 27: Messwert Der Harmonischen
Handbuch UTE9800+ Serie Smart Digital Power Meter Fenster 4 zeigt standardmäßig „RMS“ an. • Wenn kein Spannungssignal eingegeben wird oder die Spannungsfrequenz über dem Bereich liegt, Fenster 1, 2, 3 zeigt „-----" an. 3.3.4 Messwert der Harmonischen Drücken Sie die Taste „THD/%“, um den Messwert der harmonischen Anzeigeschnittstelle einzugeben. Hinweise: Wenn Sie die Taste 【THD/%】... - Seite 28 Handbuch UTE9800+ Serie Smart Digital Power Meter entsprechende Schnittstelle aus. Die folgende Abbildung zeigt die Benutzeroberfläche zur Anzeige des harmonischen Verzerrungsfaktors. In Fenster 4 wird „tHD“ oder „or01“~“or50“ angezeigt. „tHD“ steht für die gesamte harmonische Verzerrung; „or01“~“or50“ stellt die aktuell ausgewählten harmonischen Zeiten dar. Der Anzeigepunkt von Fenster 4 kann durch 【...
-
Seite 29: Kapitel 4 Messung
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 4 Messung 4.1 UTE9802 + Messbereich 4.1.1 Spannungsbereich ·Schritt Drücken Sie die Taste 【V.Range】, um zum Spannungsbereich zu wechseln. · Erläuterung Der Bereich kann auf „Auto“ eingestellt werden. 600V, 300V, 150V oder 75V. Die Anzeigeschnittstelle zeigt synchron den aktuell ausgewählten Spannungsbereich an. -
Seite 30: Ute9806+ Messbereich
Handbuch UTE9800+ Serie Smart Digital Power Meter Aktuelle Reichweite nimmt ab Der aktuelle Bereich verringert sich, wenn eine der folgenden Bedingungen erfüllt ist. Irms liegt unter dem unteren Teilbereich von etwa 60 %. Ipk liegt unter dem unteren Teilbereich von etwa 170 %. 4.2 UTE9806+ Messbereich 4.2.1 Manueller Bereich Wenn der Messbereich auf den manuellen Bereich eingestellt ist, ändert sich der ausgewählte Bereich nicht,... -
Seite 31: Automatische Bereichswahl
Handbuch UTE9800+ Serie Smart Digital Power Meter 2. Drücken Sie zum Umschalten die Taste 【▲】 oder 【 ▼】 0,05 A, 0,1 A, 10 A, Auto; 3. Drücken Sie die Taste „OK “, um die aktuelle Option zu speichern und zur Messoberfläche zurückzukehren. 4.2.2 Automatische Bereichswahl Befolgen Sie Abschnitt 4.2.1, um den Bereich festzulegen. - Seite 32 Handbuch UTE9800+ Serie Smart Digital Power Meter Strombereich: 20A, 4A, 1A, 0,2A. * Hinweise: UTE9811+ unterstützt nur die automatische Bereichswahl im Normalmodus, nicht die manuelle Bereichswahl. Wenn unter bestimmten Bedingungen eine manuelle Bereichseinstellung erforderlich ist, lesen Sie bitte die Hilfsfunktion UTE9811+. 4.3.2 Automatische Bereichswahl Wenn der Messbereich auf automatische Bereichswahl eingestellt ist, schaltet das Instrument den Bereich entsprechend der Größe des Eingangssignals synchron um.
- Seite 33 Handbuch UTE9800+ Serie Smart Digital Power Meter Erläuterung Messmodus Messmodus Spannung _ Aktuell _ ACDC (AC+DC) T RMS T RMS Wechselstrom Eine C-Komponente Eine C-Komponente Gleichstrom Einfacher Durchschnitt Einfacher Durchschnitt Theoretische Gleichung ACDC (AC+DC): Wählen Sie diesen Modus, um den TRMS-Wert der Spannung und des Stroms anzuzeigen. f(t): input signal T: a period of input signal...
- Seite 34 Handbuch UTE9800+ Serie Smart Digital Power Meter ·Erläuterung OFF bedeutet, dass die Durchschnittsfunktion deaktiviert ist. 8, 16, 32, 64 stellen die aktivierte Durchschnittsfunktion und die Anzahl der Durchschnittswerte dar. 4. 5,2 UTE9806 + Durchschnitt Schritte 1. Drücken Sie die Taste 【SETUP】, um SETUP aufzurufen Menü: Drücken Sie die Tasten 【▲】 oder 【▼】, um das Untermenü...
-
Seite 35: Datenaktualisierung Zyklus
Handbuch UTE9800+ Serie Smart Digital Power Meter *Anmerkungen: S (Scheinleistung), Q (Blindleistung) dient nur dem Betrieb und wird nicht auf dem Display angezeigt. Gleitender Durchschnitt Verwenden Sie gemäß der folgenden Formel die angegebene Durchschnittszahl, um den gleitenden Durchschnitt zu berechnen. ��... -
Seite 36: Kapitel 5 Alarm
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 5 Alarm 5.1 Obere/untere Grenze von Strom und Leistung (UTE9802+/UTE9811+) Schritte · 1. Drücken Sie die Taste 【SETUP】, um SETUP aufzurufen Drücken Sie zum Auswählen die Taste 【 】 oder 【 】 eines der Untermenüs „A-Hi“, „A-Lo“, „P-Hi“ oder „P-Lo“, wie in der folgenden Abbildung dargestellt;... -
Seite 37: Eine Alarmfunktion
Handbuch UTE9800+ Serie Smart Digital Power Meter die Taste 【SETUP】, um das SETUP- Menü zu verlassen . Erläuterung Die Einheit der Alarmverzögerung ist S. Der Bereich kann auf 0 bis 99,9 eingestellt werden. 5.3 Eine Alarmfunktion 5.3.1 Alarmfunktion des UTE9802+/UTE9811+ ein-/ausschalten Wenn der obere/untere Grenzwert unterschiedlich ist, aber „0“... - Seite 38 Handbuch UTE9800+ Serie Smart Digital Power Meter 3. Drücken Sie die Taste 【OK】, um A LARM aufzurufen Drücken Sie im Menü die Taste 【▲】oder 【 ▼】, um EIN oder AUS auszuwählen. 4. Drücken Sie die Taste „OK“, um die aktuell ausgewählte Option zu speichern und zum vorherigen Menü zurückzukehren.
- Seite 39 Handbuch UTE9800+ Serie Smart Digital Power Meter 8. Drücken Sie die Taste „OK“, um den aktuell eingestellten oberen Grenzwert zu speichern und öffnen Sie Fenster D, um den unteren Grenzwert festzulegen. 9. Drücken Sie die Tasten 【▲】, 【▼】, 【 】, 【 】, um die Daten zu bearbeiten , und drücken Sie die Tasten 【Umschalt】+Halten / ·】, um den Dezimalpunkt von links nach rechts zu verschieben.
- Seite 40 Handbuch UTE9800+ Serie Smart Digital Power Meter Ein Alarmzustand 1. Stellen Sie die Obergrenze nur ein, wenn der Messwert größer als die Obergrenze ist. U----Alarm wird ausgelöst; 2. Stellen Sie den unteren Grenzwert nur ein, wenn der Messwert kleiner als der obere Grenzwert ist. D-- --Alarm wird ausgelöst;...
-
Seite 41: Kapitel 6 Kommunikation
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 6 Kommunikation 6.1 Kommunikationsbefehl 6. 1 .1 Kommunikationsbefehl Einstellung von UTE9802+/UTE9811+ Schritt s 1. Drücken Sie die Taste 【SETUP】, um SETUP aufzurufen Menü: Drücken Sie die Taste 【 】 oder 【 】, um das Untermenü... - Seite 42 Handbuch UTE9800+ Serie Smart Digital Power Meter Drücken Sie die Taste 【▲】oder die Taste 【▼】, um das Typ-Untermenü aufzurufen, und drücken Sie die Taste 【▲】oder die Taste 【▼】, um zwischen „SCPI“ und „“ zu wechseln . 5. Drücken Sie die Taste „OK“, um die aktuell ausgewählte Auswahl zu speichern und zum vorherigen Menü...
-
Seite 43: Baudrate Und Modbus-Kommunikationsadresse Einstellung Von Ute980
Handbuch UTE9800+ Serie Smart Digital Power Meter 3. Drücken Sie die Taste „ENTER“, um die Einstellung zu speichern. 4. Drücken Sie die Taste 【 】oder【 】, um ein anderes Untermenü auszuwählen, oder drücken Sie die Taste 【SETUP】, um das SETUP- Menü zu verlassen . -
Seite 44: Kapitel 7 Systemfunktion
Handbuch UTE9800+ Serie Smart Digital Power Meter 6. Drücken Sie die Tasten 【▲】, 【▼】, 【 】, 【 】, um die Adresse zu bearbeiten. Der Bereich ist: 000~255; 7. Drücken Sie die Taste „OK“, um die aktuell ausgewählte Auswahl zu speichern und zum vorherigen Menü... -
Seite 45: Initialisierung Einstellung Von Ute9806
Handbuch UTE9800+ Serie Smart Digital Power Meter Der Einstellparameter kann initialisiert und auf die Werkseinstellung zurückgesetzt werden. Diese Funktion ist sehr nützlich, um alle Einstellungen abzubrechen oder die Messfunktion neu zu starten. Die Werkseinstellung kann der folgenden Tabelle entnommen werden. Artikel Standardeinstellung _ Anzeigefenster 4... -
Seite 46: Software-Informationen Anzeigen
Handbuch UTE9800+ Serie Smart Digital Power Meter Durchschnittliche Funktion Eine Alarmfunktion Spannung, Strom, AUS, der obere und untere Grenzwert ist „0“ Wirkleistung, Scheinleistung, Leistungsfaktor 0 Eingangsalarm B- Verknüpfung Eine Alarmverzögerungszeit „0010“ Piep _ Piepton Zeiten „0005“ Datenspeicherung _ Stummschalttaste _ *Hinweise: Das Element kann nicht auf die Werkseinstellungen zurückgesetzt werden: die relevanten Kommunikationseinstellungen (Kommunikationsbefehl, Baudrate, Modbus-Kommunikationsadresse). -
Seite 47: Firmware - Update Von Ute9806
Handbuch UTE9800+ Serie Smart Digital Power Meter 4. Drücken Sie die Taste „Halten“, um das Utility- Menü zu verlassen. Erläuterung „F – 1.00 “ steht für die Firmware-Version; „H – 1.00 “ steht für die Hardwareversion. 7. 3.1 Firmware - Update von UTE9802+/UTE9811+ Schritte 1. -
Seite 48: Kalibrierung
Handbuch UTE9800+ Serie Smart Digital Power Meter 4. Drücken Sie die Taste 【 】【 】【 】【 】, um den Geheimcode zu bearbeiten; ▲ ▼ 5. Drücken Sie die Taste „OK“, um die Einstellung zu bestätigen. Wenn der Geheimcode korrekt ist, können Sie auf die Firmware-Update-Schnittstelle zugreifen. - Seite 49 Handbuch UTE9800+ Serie Smart Digital Power Meter 5. Drücken Sie die Taste „OK“, um die Einstellung zu bestätigen. Wenn der Geheimcode korrekt ist, können Sie auf die Kalibrierungsoberfläche zugreifen 6. Starten Sie das Gerät neu, um die Kalibrierungsschnittstelle zu verlassen. Hinweis: Betreiben Sie diese Funktion nicht nach Belieben, da sonst die Kalibrierungsdaten verloren gehen und es zu abnormalen Instrumentenmessungen kommt.
-
Seite 50: Kapitel 8 Kommunikationsinterface
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 8 Kommunikationsinterface 8.1 RS232- und RS485- Schnittstelle UTE9800+ -Serie verfügt über eine standardmäßige RS232- und RS485- Kommunikationsschnittstelle. Ein PC oder eine SPS können die UTE9800+ -Serie fernsteuern über SCPI oder Modbus-Befehl. Die Definition von Pin Die Kommunikationsschnittstelle der UTE9800+ -Serie ist ein DB9- Buchsenkopf, die Pindefinition ist in der folgenden Abbildung dargestellt. -
Seite 51: Anschlussbeispiel
· Diese Verbindungsmethode unterstützt nur Modbus- Anweisungen. Die Baudrate des PCs muss mit der jeder UTE9800+-Serie identisch sein und die IP-Adresse jeder UTE9800+-Serie muss unterschiedlich sein. Wie in der folgenden Abbildung gezeigt, stellen Sie eine Verbindung zum PC her, indem Sie mehrere UTE9802+ Instruments.uni-trend.com... -
Seite 52: Kapitel 9 Lagerung Und Kalibrierung
Handbuch UTE9800+ Serie Smart Digital Power Meter verwenden. RS232-RS485-Schnittstelle UTE9802+#1 Erläuterung Für UTE9806+ oder UTE9811+ ist die Verbindungsmethode dieselbe wie für UTE9802+. Kapitel 9 Lagerung und Kalibrierung 9.1 Hinweise zur Aufbewahrung 9.1.1 Das Instrument sollte in der im Benutzerhandbuch angegebenen Umgebung gelagert werden, siehe Kapitel 2.2 Lagertemperatur in der Tabelle „Technischer Index“. - Seite 53 Handbuch UTE9800+ Serie Smart Digital Power Meter Fenster angezeigt zulässigen Leistungsbereichs liegt. Der angezeigte Messwert (1) Stellen Sie sicher, dass die Betriebstemperatur und die ist falsch Luftfeuchtigkeit im zulässigen Bereich liegen. (2) Stellen Sie sicher, dass das Display nicht durch Störgeräusche gestört wird.
- Seite 54 Handbuch UTE9800+ Serie Smart Digital Power Meter Belüftung Guter Zustand Sonnenlicht Vermeide direktes Sonnenlicht Hinweise: Die Prüfgeräte sollten den Spezifikationen der regelmäßigen messtechnischen Überprüfung entsprechen, der Messzeitraum beträgt ein Jahr. Das Verdrahtungsschema für die Überprüfung und Kalibrierung ist in der folgenden Abbildung dargestellt. Standard AC power source UTE9800+ Standard power meter...
-
Seite 55: Kapitel 10 Optional Und Sicherung
Handbuch UTE9800+ Serie Smart Digital Power Meter Kapitel 10 Optional und Sicherung 10.1 Optionaler Testdraht Uni-trend bietet optionale Testkabel an. Es gibt drei Modelle: UTE-L16A, UTE-L10A, UTE-L16C, wie in der folgenden Abbildung dargestellt. Der Benutzer kann je nach Bedarf ein oder mehrere Prüfkabel erwerben. Die folgende Tabelle ist eine Übereinstimmungslösung, die der Benutzer als Referenz verwenden kann. -
Seite 56: Spezifikation Der Sicherung
Handbuch UTE9800+ Serie Smart Digital Power Meter Warmwasserbe reiter und UTE-L16C andere Geräte 16A- Anschlusskabel 220V/16A mit einem mit Krokodilklemme Strom von nicht mehr als 16 A Anschlussschema des Prüfkabels wie in der folgenden Abbildung dargestellt. Warnung: Stellen Sie vor dem Anschließen an den Stromkreis sicher, dass die Stromversorgung unterbrochen ist, um einen Stromschlag zu vermeiden. -
Seite 57: Anhang 1 Symbol Und Formel Der Messung
Handbuch UTE9800+ Serie Smart Digital Power Meter Anhang 1 Symbol und Formel der Messung M essfunktion [ Einheit ] Betriebsformel _ Erläuterung Spannung TRMS [V] Spannung DC- Komponente [V] Spannung AC- Komponente [V] u(n) stellt den Momentanwert RMS-Strom [A] der Spannung dar;...
