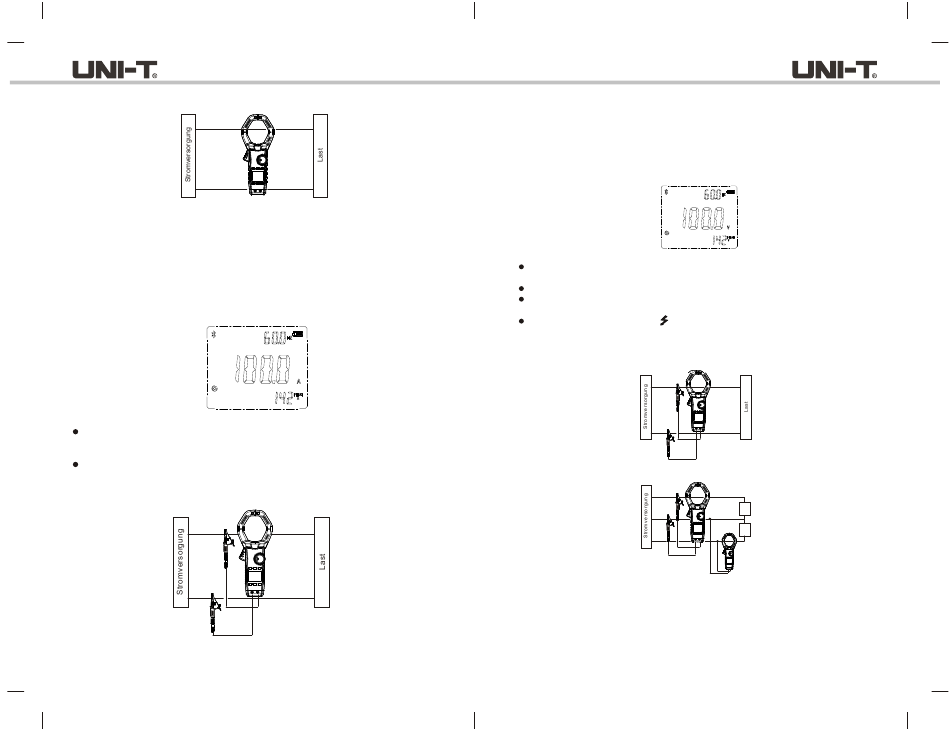

1. AC-Strom-Messung (Abb. 4)
L/R/A
N
Messung des AC-Stroms
Abb. 4
1) Stellen Sie den Drehschalter auf „A~/V~", und drücken Sie die Taste „SELECT", um die
Messung des AC-Stroms auszuwählen. Drücken Sie den Auslöser, um den gemessenen
Leiter abzuklemmen, und lassen Sie dann den Auslöser langsam los, bis sich die
Klemmbacken vollständig schließen. Bitte stellen Sie sicher, dass der gemessene Leiter an
den Klemmbacken zentriert ist. Falls nicht, tritt ein Fehler auf. Die Zange kann nur einmal
einen Stromleiter messen. Falls sie zwei oder mehr Stromleiter gleichzeitig misst, ist der
Messwert falsch.
2) Lesen Sie auf der LCD-Anzeige den echten RMS, den Spitzenwert und die Frequenz des
AC-Stroms ab, wie unten dargestellt:
Hinweis:
Lassen Sie den Auslöser nicht abrupt los, wenn Sie ihn drücken und halten. Der Hall-
Sensor ist empfindlich gegenüber Magneten, Hitze und mechanischer Belastung und Stöße,
die in kurzer Zeit zu Messwertschwankungen führen könnten.
Um die Messgenauigkeit zu gewährleisten, stellen Sie den zu messenden Leiter bitte
in die Mitte der Klemmbacken. Falls nicht, entsteht ein Fehler von ±1,0 % der Ablesung.
2. Messung der AC-Spannung (Abb. 5)
Rot
L/R/A
Schwarz
N
Messung der AC-Spannung
Abb. 5
77
UT219P Benutzerhandbuch
UT219P Benutzerhandbuch
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit
der Klemme „V"; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden) mit
„COM".
2) Stellen Sie den Drehschalter auf „A~/V~", drücken Sie die Taste „SELECT", um die
Messung der AC-Spannung auszuwählen, und verbinden Sie die Krokodilklemmen parallel
mit der Stromversorgung oder der zu messenden Last.
3) Lesen Sie auf der LCD-Anzeige den echten RMS, den Spitzenwert und die Frequenz der
AC-Spannung ab, wie unten dargestellt:
Hinweis:
Geben Sie keine Spannung über 1000Vrms ein. Es ist zwar möglich, höhere Spannungen
zu messen, aber die Zange könnte dadurch beschädigt werden.
Vermeiden Sie bei der Arbeit mit Hochspannung einen elektrischen Schlag.
Trennen Sie die Messleitungen vom gemessenen Stromkreis, nachdem alle Messungsvorgänge
abgeschlossen sind.
Das Hochspannungswarnsymbol „
" erscheint auf der LCD-Anzeige, wenn die gemessene
Spannung über 30V AC liegt; die rote Hintergrundbeleuchtung blinkt, wenn die gemessene
Spannung über 1000VAC liegt.
3. W/VA/var (Abb. 6 & Abb. 7)
Rot
L/R/A
Schwarz
N
Messung der einphasigen AC-Leistung (1P2W)
Abb. 6
Rot
L1
Schwarz
N
L2
Messung der einphasigen AC-Leistung (1P3W)
Abb. 7
1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit
der Klemme „V" und die schwarze (schon mit der schwarzen Krokodilklemme verbinden)
mit „COM".
2) Stellen Sie den Drehschalter auf „W/VA/Var", verbinden Sie die Krokodilklemmen mit der
Stromversorgung und der zu messenden Last, und klemmen Sie den zu messenden Leiter
ab, der Strom fließt von oben nach unten (oben: vordere Abdeckung; unten: untere Abdeckung),
Schwarz
Last
Rot
