Vorwort
Vielen Dank für Ihren Einkauf dieses brandneuen Produkts. Um dieses Produkt sicher
und richtig zu verwenden, lesen Sie bitte dieses Handbuch, insbesondere die
Sicherheitsanweisungen, sorgfältig durch.
Nach dem Durchlesen des Handbuchs wird es empfohlen, das Handbuch zum späteren
Gebrauch an einem leicht zugänglichen Ort, vorzugsweise in der Nähe des Gerätes,
aufzubewahren.
Beschränkte Garantie und Haftung
Uni-Trend garantiert, dass das Produkt innerhalb eines Jahres ab Kaufdatum frei von
Material- und Verarbeitungsfehlern ist. Diese Garantie gilt jedoch nicht für Schäden,
die durch Unfälle, Fahrlässigkeit, Missbräuche, Modifikationen, Verschmutzungen oder
unsachgemäße Handhabungen verursacht werden. Der Händler ist nicht berechtigt, im
Namen von Uni-Trend andere Garantien zu geben. Wenn Sie innerhalb der Garantie
einen Garantieservice benötigen, wenden Sie sich bitte unmittelbar an Ihren Verkäufer.
Für besondere, indirekte, zufällige oder spätere Schäden oder Verluste, die durch die
Verwendung dieses Gerätes verursacht werden, trägt Uni-Trend keine Haftung.

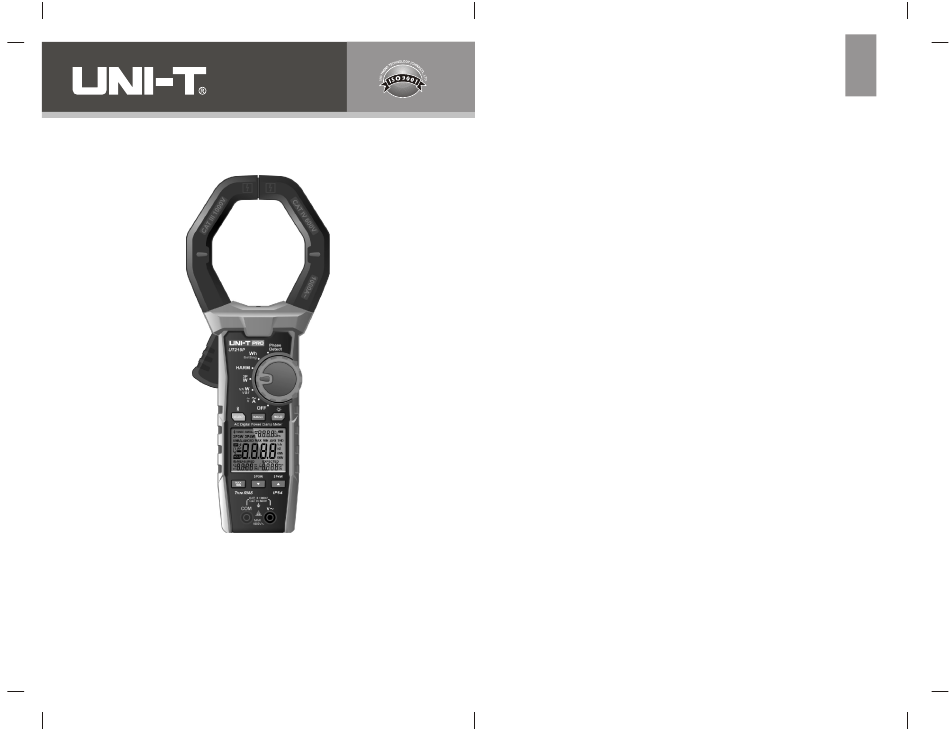

UT219P

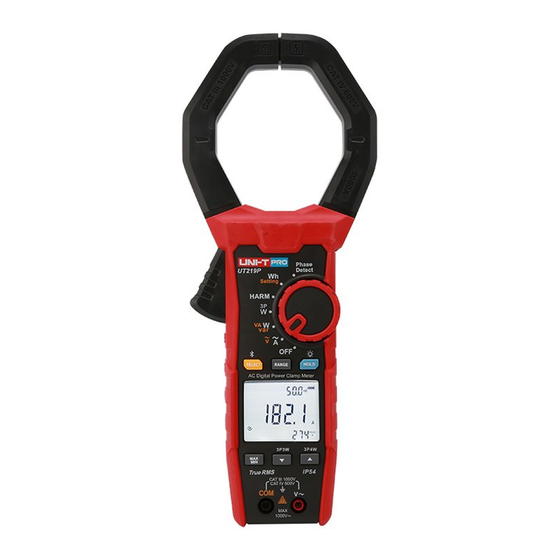

AC Digital Power Clamp Meter
Benutzerhandbuch
68
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für UNI-T UT219P
Inhaltszusammenfassung für UNI-T UT219P
- Seite 1 Namen von Uni-Trend andere Garantien zu geben. Wenn Sie innerhalb der Garantie einen Garantieservice benötigen, wenden Sie sich bitte unmittelbar an Ihren Verkäufer. Für besondere, indirekte, zufällige oder spätere Schäden oder Verluste, die durch die Verwendung dieses Gerätes verursacht werden, trägt Uni-Trend keine Haftung. UT219P AC Digital Power Clamp Meter Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
UT219P Benutzerhandbuch UT219P Benutzerhandbuch I. Überblick UT219P ist eine digitale Stromzange mit einer Grundfrequenz von bis zu 1 kHz. Das Zangenmessgerät kann zur Messung von AC-Spannung, AC-Strom, Wirkleistung, Scheinleistung, Inhaltverzeichnis Blindleistung, Leistungsfaktor, Phasenwinkel, Stromqualität, Frequenz, Phasenfolge, gesamter harmonischer Verzerrung, harmonischer Komponente, etc. verwendet werden. Sie verfügt über verschiedene Messmodi, einschließlich einphasiges, dreiphasiges Dreidrahts und dreiphasiges... -
Seite 3: Zubehörteile
UT219P Benutzerhandbuch UT219P Benutzerhandbuch III. Zubehörteile V. Elektrische Symbole Überprüfen Sie die Zubehörteile in der Verpackung. Sollte einer der Zubehörteile fehlen oder beschädigt sein, wenden Sie sich bitte unverzüglich an Ihren Lieferanten. Système Beschreibung Benutzerhandbuch ------------------------------------------------- 1 Stk. Die Anwendung in der Nähe von und Entfernung von UNISOLIERTEN, Messleitungen (rot, schwarz) ----------------------------------- 1 Paar GEFÄHRLICHEN, LEBENDIGEN Leitern ist erlaubt... -
Seite 4: Externe Struktur Und Messleitungen
UT219P Benutzerhandbuch UT219P Benutzerhandbuch VIII. LCD-Anzeige (Abb. 2) VII. Externe Struktur und Messleitungen (Abb. 1) Abb. 2 : Bluetooth-Kommunikationssymbol 2) BEREICH: MANUELL: Manueller Strommessmodus 3) PF: Leistungsfaktor 4) 3P3W:Messmodus für dreiphasigen Dreidraht 5) 3P4W: Messmodus für dreiphasigen Vierdraht 6) UNSYMMETRISCH: Unsymmetrischer Messmodus... -
Seite 5: Drehschalter
UT219P Benutzerhandbuch UT219P Benutzerhandbuch 2. MAX/MIN IX. Drehschalter (Abb. 3) → Drücken Sie diese Taste kurz, um Echtzeitwert Maximalwert → Minimalwert → Phase Detect Durchschnittswert auf der Hauptanzeige zyklisch auszuwählen und um die Erfassungszeit der Maximal- und Minimalwerte aufzuzeichnen. Drücken Sie diese Taste lang, um die Messung des Maximal-/Minimalwerts zu beenden. - Seite 6 UT219P Benutzerhandbuch UT219P Benutzerhandbuch 1. AC-Strom-Messung (Abb. 4) 1) Verbinden Sie die rote Messleitung (schon mit der roten Krokodilklemme verbinden) mit der Klemme „V“; und die schwarze (schon mit der schwarzen Krokodilklemme verbinden) mit „COM“. 2) Stellen Sie den Drehschalter auf „A~/V~“, drücken Sie die Taste „SELECT“, um die L/R/A Messung der AC-Spannung auszuwählen, und verbinden Sie die Krokodilklemmen parallel...
- Seite 7 UT219P Benutzerhandbuch UT219P Benutzerhandbuch dann lassen Sie den Auslöser langsam los, bis sich die Klemmbacken vollständig schließen. 4.1 Symmetrischer Modus für dreiphasigen Dreidraht (3P3W) (Abb. 8) Bitte stellen Sie sicher, dass der gemessene Leiter an den Klemmbacken zentriert ist. Falls nicht, tritt ein Fehler auf.
- Seite 8 UT219P Benutzerhandbuch UT219P Benutzerhandbuch 4.3 Unsymmetrischer Modus für dreiphasigen Dreidraht (3P3W) (Abb. 10) 4.2.3 Symmetrischer Modus für dreiphasigen Vierdraht (3P4W) (Abb. 9) L1/R/A L1/R/A Last Schwarz L2/S/B Schwarz L2/S/B L3/T/C Schwarz L3/T/C Messung der dreiphasigen AC-Vierdrahtleistung (3P4W symmetrisch) Abb. 9...
- Seite 9 UT219P Benutzerhandbuch UT219P Benutzerhandbuch Das Fingersymbol auf dem Segment „HOLD“ blinkt, um anzuzeigen, dass die Messschnittstelle 4.4 3 Unsymmetrischer Modus für dreiphasigen Vierdraht (3P4W) (Abb. 11) P2 beim Drücken der Taste „HOLD“ aufgerufen wird. 4) Nachdem der angezeigte Wert stabilisiert ist, drücken Sie auf der Messschnittstelle P1 die L1/R/A Taste „HOLD“, um die Schnittstelle für Drahtverbindung P2 aufzurufen, wie unten dargestellt:...
- Seite 10 UT219P Benutzerhandbuch UT219P Benutzerhandbuch Das Fingersymbol auf dem Segment „HOLD“ blinkt, um anzuzeigen, dass die Schnittstelle „L3“ in der oberen rechten Ecke zeigt an, dass die Klemmbacken den stromführenden Draht „L3“ klemmen, „n“ in der unteren linken Ecke zeigt an, dass die Messleitung von der Klemme für Drahtverbindung P2 beim Drücken der Taste „HOLD“...
- Seite 11 UT219P Benutzerhandbuch UT219P Benutzerhandbuch Hinweis: 2) Stellen Sie den Drehschalter auf „HARM“, und drücken Sie die Taste „SELECT“, um die Analyse der AC-Spannungsoberschwingung auszuwählen. Dann verbinden Sie die Es handelt sich beim Phasenwinkel um die Spannung. Krokodilklemmen mit der Stromversorgung oder der zu messenden Last parallel.
- Seite 12 UT219P Benutzerhandbuch UT219P Benutzerhandbuch 6. Modus für Akkumulation elektrischer Energie einstellen (Abb. 12) Akkumulation stoppen Akkumulation starten Kurzes Drücken Kurzes Drücken L/R/A Hauptanzeige: Eingabeaufforderung Hauptanzeige: Gemessene Hauptanzeige: Gemessene vom Standby-Modus elektrische Energie elektrische Energie Hilfsanzeige 1: Wirkleistung Hilfsanzeige 1: Wirkleistung...
- Seite 13 UT219P Benutzerhandbuch UT219P Benutzerhandbuch Für Vergleich des elektronischen Zählers: Drücken Sie die Taste „HOLD“, um die Akkumulation 7. Erkennung der Phasenfolge (Abb. 13) zu starten, wenn die LED einmal blinkt, drücken Sie die Taste „HOLD“ erneut, um die Akkumulation zu stoppen, wenn die LED erneut blinkt, wie unten dargestellt: Stromzähler...
- Seite 14 UT219P Benutzerhandbuch UT219P Benutzerhandbuch „L2“ in der unteren linken Ecke zeigt an, dass die Messleitung von der Klemme „COM“ mit Batteriespannung erkennen: dem stromführenden Draht „L2“ verbunden ist. „L3“ in der unteren rechten Ecke zeigt an, Wenn die Batteriespannung: dass die Messleitung von der Klemme „V“ mit dem stromführenden Draht „L3“ verbunden >3.6V beträgt, erscheint das Symbol „...
-
Seite 15: Technische Spezifikationen
UT219P Benutzerhandbuch UT219P Benutzerhandbuch ACV-Eingangsimpedanz: ≥2MΩ Um den Modus für feste Frequenz anderer Frequenzen zurückzusetzen, schalten Sie bitte in ACV-Frequenzgang: 15~1kHz andere Positionen um und kehren Sie bitte dann zur Position „HARM“ zurück. ACV zeigt echten RMS an, Messbereich: 30,0V~999,9V Hinweis: Andere Positionen befinden sich auch im Modus für feste Frequenz. -
Seite 16: Blindleistung
UT219P Benutzerhandbuch UT219P Benutzerhandbuch 3.3 Blindleistung 4. Oberschwingungsanalyse Genauigkeit Genauigkeit Überlastschutz Ordnung der Überlastschutz Funktion Auflösung Bereich 15Hz~40Hz 40Hz~70Hz 70Hz~1000Hz Oberschwingung 15Hz~400Hz Power factor: 1 Power factor: 1 Power factor: 1 ±(3.0%+10) ±(2.5%+5) 60.00kVAr 0.01kVAr 1000A AC 2～6 ±(3.5%+10) 1000Vrms ±(3.0%+5) -
Seite 17: Xiii.bluetooth-Software
Reinigen Sie das Gehäuse regelmäßig mit einem trockenen Tuch, und reinigen Sie mit 2. Installation keinen scheuernden oder lösungsmittelhaltigen Reinigungsmitteln. Für iOS: Suchen Sie „UNI-T Smart Measure“ im „App Store“ oder scannen Sie den QR- Code unten. Für Android: Suchen Sie „UNI-T Smart Measure“ auf der offiziellen UNI-T-Website oder 2.
