• Halten Sie das Netzkabel des Geräts immer von den
beweglichen Teilen der Schleifmaschine fern.
• Bei der Arbeit mit einer Schleifmaschine über dem Kopf des
Bedieners sollten eine Schutzbrille oder eine Anti-Chip-Brille
verwendet werden.
• Wenn Sie die Mühle verwenden, üben Sie keinen übermäßigen
Druck darauf aus, der zum Stoppen der Mühle führen könnte.
BEMERKUNG! Das Gerät wird für die Arbeit in Innenräumen
verwendet.
Trotz der Verwendung
Konstruktion, der Anwendung von Schutzmaßnahmen und
zusätzlichen Schutzmaßnahmen besteht während des Betriebs
immer die Gefahr von Restverletzungen.
KONSTRUKTION UND ZWECK
Oszillierende Schleifmaschinen sind Handwerkzeuge mit Isolierung
der Klasse II. Angetrieben werden die Geräte von einem
einphasigen Kommutatormotor. Die oszillierende Schleifmaschine
ist zum Schleifen und Polieren von Holz-, Metall-, Kunststoff- und
anderen ähnlichen Oberflächen
Schleifpapier mit entsprechender Abstufung konzipiert. Dank der
Verwendung verschiedener Formen von Arbeitsfüßen können Sie
auch an schwer zugänglichen Stellen arbeiten. Die Einsatzgebiete
sind die Durchführung von Renovierungs- und Bauarbeiten sowie
alle Arbeiten im Bereich der selbständigen Amateurtätigkeit (DIY).
Das Schleifgerät darf nicht zum Mahlen von magnesiumhaltigen
Materialien oder mit Gips bedeckten Oberflächen verwendet
werden.
BESCHREIBUNG DER GRAFISCHEN SEITEN
Die folgende Nummerierung bezieht sich auf die Elemente des
Geräts, die auf den grafischen Seiten dieses Handbuchs
angezeigt werden.
1.Drehzahlregler
2.Zusätzlicher Griff
3.Schalter
4.Hauptgriff
5.Arbeitsfuß
6.Schleifpapier-Druckfederhebel
7.Schleifpapier-Druckfeder
8.Staubabsaugung Anschluss
9.Staubtank
* Es kann Unterschiede zwischen der Zeichnung und dem Produkt
geben.

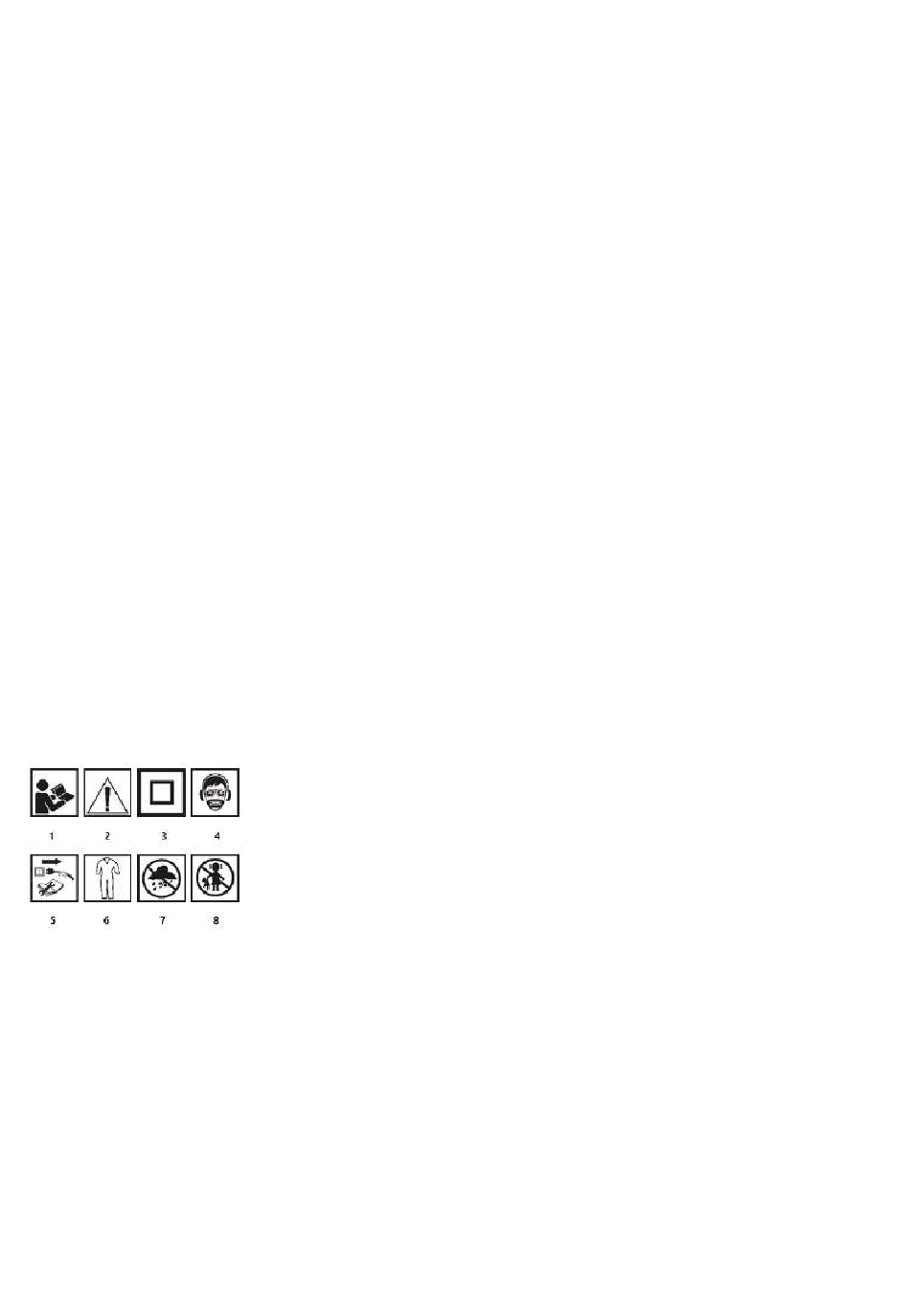

ERLÄUTERUNG DER VERWENDETEN PIKTOGRAMME:
1. BEMERKUNG! Treffen Sie besondere Vorsichtsmaßnahmen!
2. Lesen Sie die Bedienungsanleitung, beachten Sie die darin
enthaltenen Warnhinweise und Sicherheitsbedingungen!
3. Zweite Schutzklasse.
4. Verwenden Sie persönliche Schutzausrüstung (Schutzbrille,
Gehörschutz, Staubmaske).
5. Trennen Sie das Gerät vor der Reparatur.
6. Verwenden Sie Schutzkleidung.
7. Schützen Sie das Gerät vor Feuchtigkeit.
8. Lassen Sie keine Kinder an das Werkzeug heran.
VORBEREITUNG AUF DIE ARBEIT
AUSWAHL AN SANDPAPIER
Schleifpapier mit dickerer Maserung eignet sich zum Schruppen der
meisten Materialien, und Papier mit feinerer Maserung wird in der
Endbearbeitung verwendet.
• Wenn die Oberfläche nicht gleichmäßig ist, beginnen Sie die
Arbeit mit grobem Papier und fahren Sie fort, bis die Oberfläche
nivelliert ist.
• Verwenden Sie dann mittelkörniges Papier, um Spuren zu
entfernen, die bei der Grobpapierbehandlung übrig geblieben
sind.
einer konstruktionssicheren
unter Verwendung
• Verwenden Sie schließlich feinkörniges Papier, um den
Veredelungsvorgang durchzuführen.
SANDPAPIER-ANWENDUNG
Die Schleifmaschine verfügt über einen Arbeitsfuß mit dem
sogenannten Velcro, der einen einfachen und schnellen Austausch
von Schleifpapier ermöglicht.
Perforiertes Schleifpapier sollte so verwendet werden, dass
Staub durch die Öffnungen in der Arbeitslegierung zum
Staubentwässerungssystem gelangen kann. Vor jedem Wechsel
des Schleifpapiers sollte der Arbeitsfuß gereinigt werden, wobei
Staub und Verunreinigungen entfernt werden sollten, z. B. mit
einer Bürste oder einer Bürste.
Der Schleifer hat Klemmen zum Befestigen von Schleifpapier am
Fuß.
• Wählen Sie die Abstufung des Schleifpapiers, die der geplanten
Arbeit entspricht.
• Um das Papier weich zu machen, reiben Sie die glatte Seite an
der Kante, z.B. eines Tisches.
• Schleifpapierklemmen lösen , Abb. A4.
von
• Schleifpapier auf den Fuß der Schleifmaschine legen ,
Abbildung A4.
• Stellen Sie sicher, dass die Löcher im Schleifpapier und der
Arbeitsfuß (4) vollständig übereinstimmen.
• Biegen Sie beide Enden des Schleifpapiers an den Rändern des
Schleiffußes.
• Ziehen Sie die Schleifpapierklemmen fest Abb. A4.
• Stellen Sie sicher, dass das Schleifpapier sicher befestigt ist.
Schleifpapier muss eng an den Fuß der Mühle anliegen. Es darf
keine Lockerheit geben. Wenn beim Schleifen das Papier
herausgezogen wird, sollte die Lockerung entfernt werden,
wodurch die
Schleifpapierstreifens erheblich verlängert wird.
STAUBABLEITUNG
Der Oszillierende Schleifer ist mit einem Behälter zum Sammeln
von Staub ausgestattet,
Werkstückoberfläche zu erhalten.
• Schieben Sie die Befestigung des Staubbehälters in die
Staubabsaugdüse Abb. A3
• Überprüfen
Sie
Staubbehälters in den Staubaustrittsstummel, indem Sie den
Staubbehälter leicht ziehen
Betrieb und Wartung der Mühle
EIN/AUS
Die Netzspannung muss der auf dem Typenschild der Mühle
angegebenen Spannung entsprechen.
Ein - Schalten Sie die Schaltertaste (1) in Punkt I (Abb. E).
Herunterfahren - Schalten Sie die Schaltertaste (1) in der O-
Position um.
OSZILLIERENDE MÜHLENARBEIT
• Während des Betriebs muss die gesamte Schleiffläche des
Arbeitsfußes auf der Werkstückoberfläche aufliegen.
• Üben Sie mäßigen Druck auf die Mühle aus, bewegen Sie sie
über das Material, das mit Rotationsbewegungen in Quer- oder
Längsrichtung verarbeitet wird.
• Für grobe Arbeiten verwenden Sie Schleifpapier mit gröberer
Maserung und für die Endbearbeitung mit Feinkorn. Die Art des
Schleifpapiers wird am besten durch Versuch ausgewählt.
• Reduzieren Sie beim Abschließen des Polierens den Druck auf
die Schleifmaschine und heben Sie sie über das Werkstück und
schalten Sie sie erst dann aus.
BETRIEB UND WARTUNG
Bevor Sie mit der Installation, Einstellung, Reparatur oder
Wartung fortfahren, entfernen Sie den Stecker des Netzkabels
aus der Steckdose.
WARTUNG UND LAGERUNG
• Es wird empfohlen, das Gerät sofort nach jedem Gebrauch zu
reinigen.
• Verwenden Sie kein Wasser oder andere Flüssigkeiten zur
Reinigung.
• Das Gerät sollte mit einer Bürste gereinigt oder mit
Niederdruckdruckluft geblasen werden. Verwenden Sie keine
16
