Navzdory použití konstrukce, která je bezpečná podle návrhu,
použití ochranných opatření a dalších ochranných opatření,
existuje vždy riziko zbytkových zranění během provozu.
KONSTRUKCE A ÚČEL
Oscilační brusky jsou ruční elektrické nářadí s izolací třídy II.
Zařízení jsou poháněna jednofázovým komutátorovým motorem.
Oscilační bruska je určena pro broušení a leštění dřevěných,
kovových, plastových a jiných podobných povrchů pomocí
brusného papíru s vhodnou gradací. Díky použití různých tvarů
pracovních nohou vám umožní pracovat i na těžko přístupných
místech. Oblastmi jejich použití jsou provádění renovačních a
stavebních prací, jakož i všech prací v oblasti samostatné
amatérské činnosti (DIY).
Bruska se nesmí používat k mletí materiálů obsahujících hořčík,
azbest nebo povrchů pokrytých sádrou.
POPIS GRAFICKÝCH STRÁNEK
Následující číslování odkazuje na prvky zařízení zobrazené na
grafických stránkách této příručky.
1.Regulátor otáček
2.Přídavná rukojeť
3.Vypínač
4.Hlavní rukojeť
5.Pracovní noha
6.Páka tlakové pružiny brusného papíru
7.Tlaková pružina brusného papíru
8.Připojení k odsávání prachu
9.Nádrž na prach
* Mezi výkresem a produktem mohou být rozdíly.

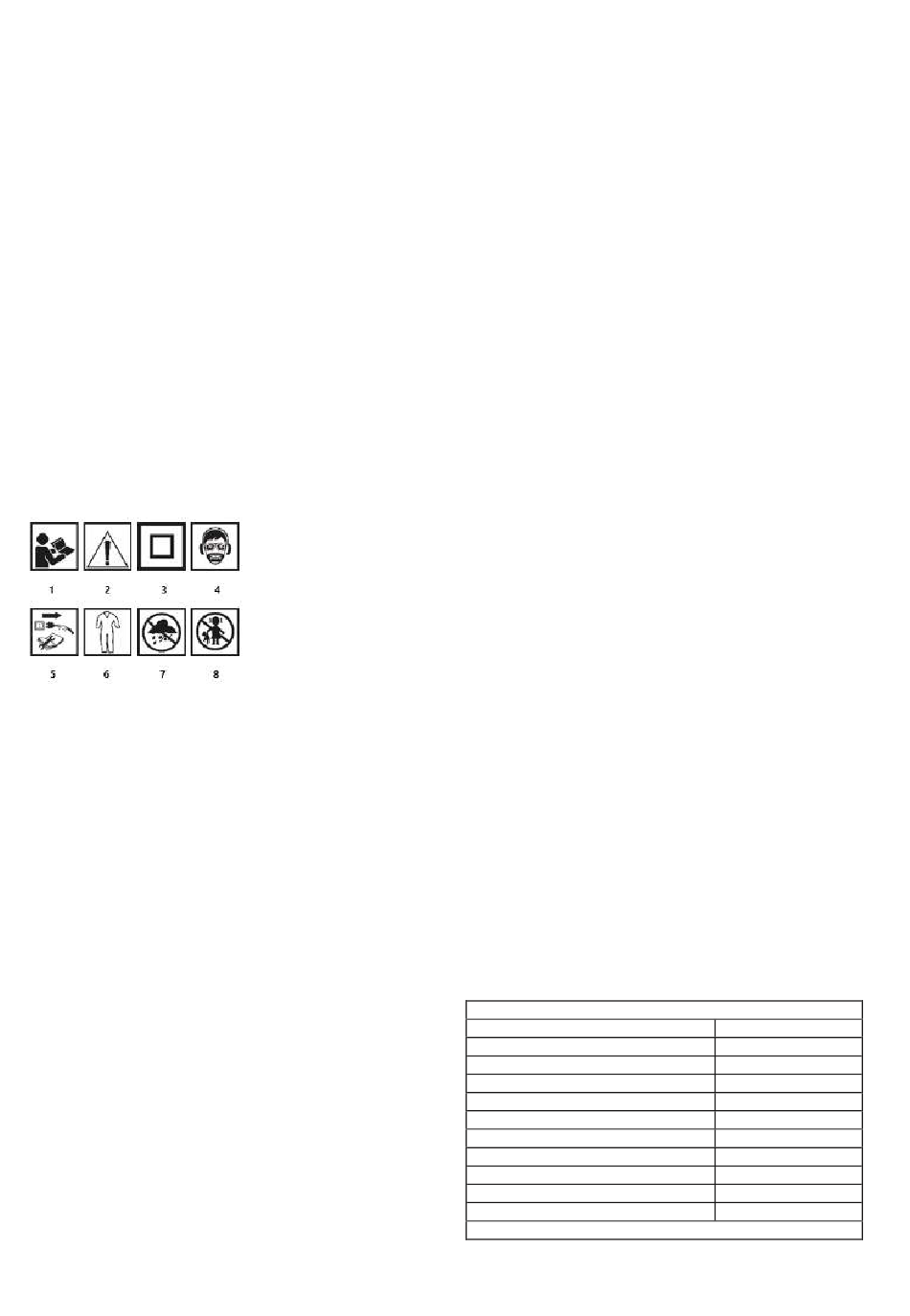

VYSVĚTLENÍ POUŽITÝCH PIKTOGRAMŮ:
1. POZNÁMKA! Přijměte zvláštní opatření!
2. Přečtěte si návod k použití, dodržujte varování a bezpečnostní
podmínky v něm obsažené!
3. Druhá třída ochrany.
4. Používejte osobní ochranné prostředky (ochranné brýle,
chrániče sluchu, masku proti prachu).
5. Před opravou odpojte zařízení.
6. Používejte ochranný oděv.
7. Chraňte zařízení před vlhkostí.
8. Nedovolte dětem nástroj.
PŘÍPRAVA NA PRÁCI
VÝBĚR BRUSNÉHO PAPÍRU
Brusný papír se silnějším zrnem je vhodný pro hrubování většiny
materiálů a papír s jemnějším zrnem se používá při dokončovacích
pracích.
• Když povrch není rovnoměrný, začněte pracovat s hrubým
papírem a pokračujte, dokud není povrch vyrovnán.
• Poté použijte středně zrnitý papír k odstranění stop, které zbyly
z hrubého papíru.
• Nakonec použijte k provedení dokončovací operace jemnozrnný
papír.
APLIKACE BRUSNÉHO PAPÍRU
Bruska má pracovní patku s tzv. Velcro, což umožňuje snadnou a
rychlou výměnu brusného papíru.
Měl by být použit perforovaný brusný papír, aby se prach dostal
otvory v pracovní slitině do systému odvodu prachu. Před
každou výměnou brusného papíru by měla být pracovní noha
vyčištěna, odstraněn prach a nečistoty z ní například pomocí
štětce nebo kartáče.
Bruska má svorky pro upevnění brusného papíru k noze.
Zvolte gradaci brusného papíru odpovídající plánované práci.
Chcete-li papír změkčit, otřete hladkou stranu o okraj, např. stolu.
Uvolněte svorky brusného papíru , obr. Odpověď č. 4.
Umístěte brusný papír na patu brusného stroje , obrázek A4.
Ujistěte se, že otvory v brusném papíru a pracovní patce (4) se
zcela shodují.
Ohněte oba konce brusného papíru na okrajích nohy brusky.
Utáhněte svorky brusného papíru obr. Odpověď č. 4.
Ujistěte se, že je brusný papír bezpečně připevněn.
Brusný papír musí těsně přiléhat k noze brusky. Nemůže
existovat žádná mezera. Pokud se během broušení papír
vytáhne, mělo by být odstraněno uvolnění, což výrazně prodlouží
životnost předpokládaného pásu brusného papíru.
ODVOD PRACHU
Oscilační bruska je vybavena nádobou pro sběr prachu pro udržení
čistoty povrchu obrobku.
• Zasuňte nástavec nádoby na prach do trysky pro odsávání
prachu Obr. Odpověď č. 3
• Zkontrolujte jistotu vložení nádoby na prach na výstupní pahýl
tím, že lehce vytáhnete nádobu na prach
Provoz a údržba brusky
ZAPNUTO/VYPNUTO
Síťové napětí musí odpovídat napětí uvedenému na typovém
štítku brusky.
Zapnuto - přepněte tlačítko spínače (1) v položce I (obr. E).
Vypnutí - přepněte tlačítko spínače (1) v poloze O.
OSCILAČNÍ BRUSKY
• Během provozu musí celá brusná plocha pracovní patky
spočívat na povrchu obrobku.
• Aplikujte mírný tlak na brusku, přesuňte ji přes zpracovávaný
materiál rotačními pohyby v příčném nebo podélném směru.
• Pro hrubé práce použijte brusný papír s hrubším zrnem a pro
dokončovací práce s jemným zrnem. Typ brusného papíru je
nejlépe vybrán zkouškou.
• Při dokončování leštění snižte tlak na brusku a zvedněte ji nad
obrobek a teprve poté ji vypněte.
PROVOZ A ÚDRŽBA
Před zahájením jakékoli instalace, seřízení, opravy nebo údržby
vyjměte zástrčku napájecího kabelu ze síťové zásuvky.
ÚDRŽBA A SKLADOVÁNÍ
Doporučuje se vyčistit přístroj ihned po každém použití.
K čištění nepoužívejte vodu ani jiné kapaliny.
• Zařízení by mělo být vyčištěno kartáčem nebo vyfukováno
nízkotlakým stlačeným vzduchem. Nepoužívejte žádné čisticí
prostředky ani rozpouštědla, protože by mohly poškodit plastové
díly.
• Pravidelně čistěte větrací mezery v krytu motoru, abyste
zabránili přehřátí zařízení.
• V případě nadměrného jiskření na komutátoru nechte stav
uhlíkových kartáčů motoru zkontrolovat kvalifikovanou osobou.
• Přístroj vždy uchovávejte na suchém místě, mimo dosah dětí.
VÝMĚNA UHLÍKOVÝCH KARTÁČŮ
Opotřebované (kratší než 5 mm), spálené nebo popraskané
uhlíkové kartáče motoru by měly být okamžitě vyměněny. Oba
kartáče jsou vždy vyměněny současně.
Operace výměny uhlíkových kartáčů by měla být svěřena pouze
kvalifikované osobě používající originální díly.
Všechny druhy vad by měly být odstraněny autorizovaným
servisem výrobce
HODNOCENÍ
Oscilační bruska 59G329
Parametr
Napájecí napětí
Frekvence napájení
Moc
Délka napájecího kabelu
Rozsah otáček bez zatížení
Rozměr brusné patky
Třída ochrany
Stupeň krytí IP
Mše
Rok výroby
59G329 znamená typ i označení stroje
ÚDAJE O HLUKU A VIBRACÍCH
18
Hodnota
230 V stř.
50 Hz
380 W (tisk)
≥3m
min-1
7000-13000
115 x 230 mm
II
IPX0
1,98 kg
