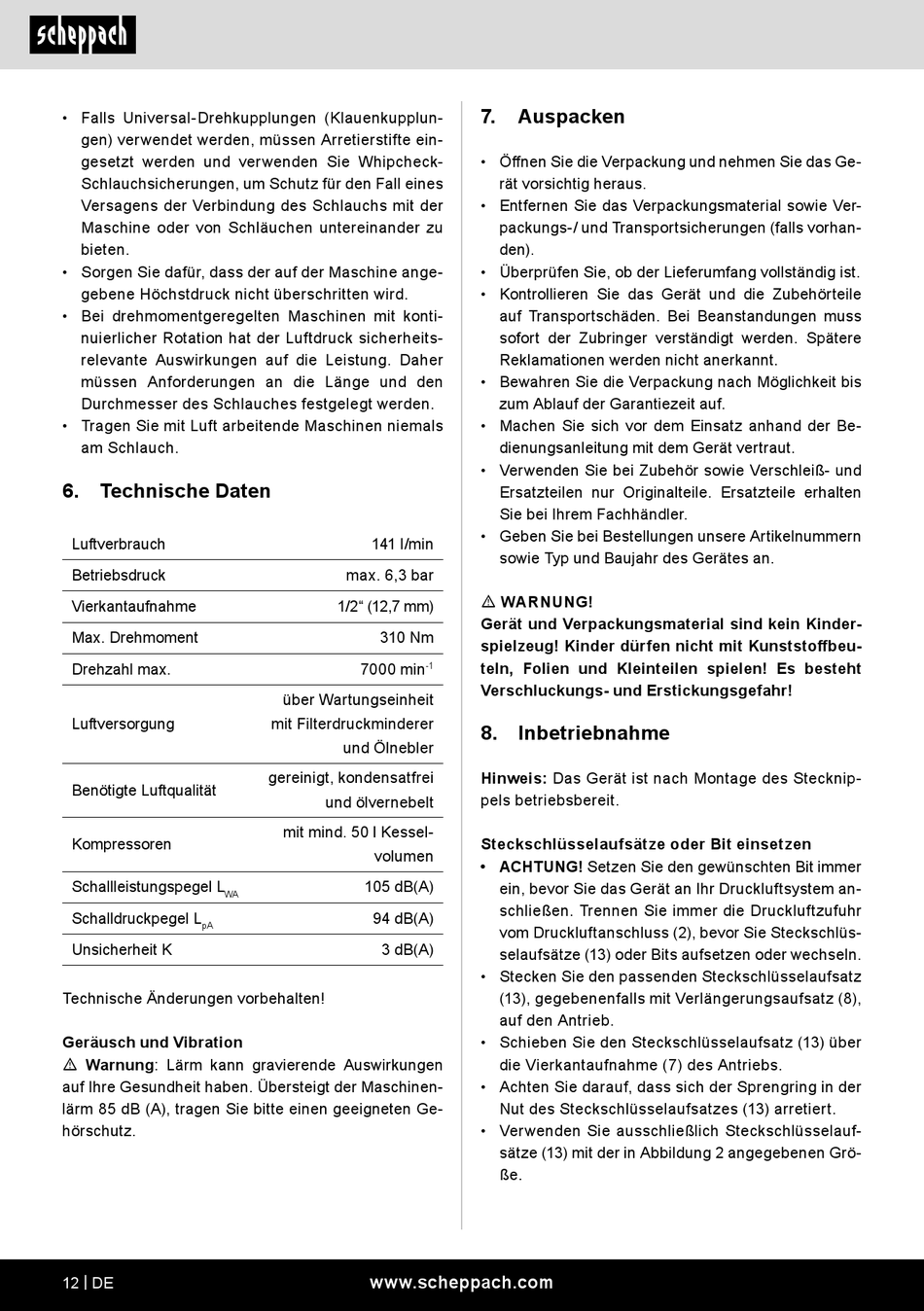

• Falls Universal-Drehkupplungen (Klauenkupplun-
gen) verwendet werden, müssen Arretierstifte ein-
gesetzt werden und verwenden Sie Whipcheck-
Schlauchsicherungen, um Schutz für den Fall eines
Versagens der Verbindung des Schlauchs mit der
Maschine oder von Schläuchen untereinander zu
bieten.
• Sorgen Sie dafür, dass der auf der Maschine ange-
gebene Höchstdruck nicht überschritten wird.
• Bei drehmomentgeregelten Maschinen mit konti-
nuierlicher Rotation hat der Luftdruck sicherheits-
relevante Auswirkungen auf die Leistung. Daher
müssen Anforderungen an die Länge und den
Durchmesser des Schlauches festgelegt werden.
• Tragen Sie mit Luft arbeitende Maschinen niemals
am Schlauch.

6. Technische Daten

Luftverbrauch
Betriebsdruck
Vierkantaufnahme
Max. Drehmoment
Drehzahl max.
Luftversorgung
Benötigte Luftqualität
Kompressoren
Schallleistungspegel L
WA
Schalldruckpegel L
pA
Unsicherheit K
Technische Änderungen vorbehalten!
Geräusch und Vibration
m Warnung: Lärm kann gravierende Auswirkungen
auf Ihre Gesundheit haben. Übersteigt der Maschinen-
lärm 85 dB (A), tragen Sie bitte einen geeigneten Ge-
hörschutz.
12 | DE
141 l/min
max. 6,3 bar
1/2" (12,7 mm)
310 Nm
7000 min
-1
über Wartungseinheit
mit Filterdruckminderer
und Ölnebler
gereinigt, kondensatfrei
und ölvernebelt
mit mind. 50 l Kessel-
volumen
105 dB(A)
94 dB(A)
3 dB(A)
www.scheppach.com
7.

Auspacken

• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
m WARNUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!

8. Inbetriebnahme

Hinweis: Das Gerät ist nach Montage des Stecknip-
pels betriebsbereit.
Steckschlüsselaufsätze oder Bit einsetzen
• ACHTUNG! Setzen Sie den gewünschten Bit immer
ein, bevor Sie das Gerät an Ihr Druckluftsystem an-
schließen. Trennen Sie immer die Druckluftzufuhr
vom Druckluftanschluss (2), bevor Sie Steckschlüs-
selaufsätze (13) oder Bits aufsetzen oder wechseln.
• Stecken Sie den passenden Steckschlüsselaufsatz
(13), gegebenenfalls mit Verlängerungsaufsatz (8),
auf den Antrieb.
• Schieben Sie den Steckschlüsselaufsatz (13) über
die Vierkantaufnahme (7) des Antriebs.
• Achten Sie darauf, dass sich der Sprengring in der
Nut des Steckschlüsselaufsatzes (13) arretiert.
• Verwenden Sie ausschließlich Steckschlüsselauf-
sätze (13) mit der in Abbildung 2 angegebenen Grö-
ße.
