8. Uvedenie do prevádzky
Upozornenie: Prístroj je pripravený na prevádzku po
montáži zástrčnej vsuvky.
Použitie nadstavcov na nástrčné kľúče alebo bit
• POZOR! Pred pripojením prístroja k systému stla-
čeného vzduchu vždy použite požadovaný bit. Pred
nasadením alebo výmenou nadstavcov na nástrčné
kľúče (13) alebo bitov vždy odpojte prívod stlače-
ného vzduchu od prípojky stlačeného vzduchu (2).
• Nasaďte vhodný nadstavec na nástrčný kľúč (13),
príp. s predlžovacím nadstavcom (8), na pohon.
• Prevlečte nadstavec na nástrčný kľúč (13) cez
štvorhranné uchytenie (7) pohonu.
• Dbajte na to, aby rozperný poistný krúžok zapadol
do drážky nadstavca na nástrčný kľúč (13).
• Používajte výhradne tie nadstavce na nástrčný kľúč
(13) s veľkosťou uvedenou na obrázku 2.
• Bezpodmienečne dbajte na to, aby nadstavce na
nástrčný kľúč (13) boli bez poškodení. Poškodené
alebo nevhodné nadstavce na nástrčný kľúč (13) sa
nesmú v žiadnom prípade používať.
Realizácia pripojení
Upozornenie: používajte len pripájacie hadice s vnú-
torným priemerom minimálne 9 mm.
• Naviňte najskôr teflónový pás (nie je v rozsahu do-
dávky) okolo vonkajšieho závitu zástrčnej vsuvky
(9) a olejničky (11) (pozri obrázok 3).
• Zaskrutkujte najskôr zástrčnú vsuvku (9) do závitu
olejničky (11) (pozri obrázok 4).
• Utiahnite tento spoj miernou silou pomocou vidli-
cového kľúča.
• Teraz naskrutkujte kombináciu olejničky (11) a zá-
strčnej vsuvky (9) do prípojky stlačeného vzduchu
(2) nárazového uťahovača (p. obr. 4).
• Utiahnite tento spoj rovnako pomocou vidlicového
kľúča.
• Zatlačte teraz hadicu stlačeného vzduchu malou si-
lou na zástrčnú vsuvku (9), kým hadica nezapadne.
• POZOR! Dbajte bezpodmienečne na pevné ulože-
nie hadice stlačeného vzduchu. Uvoľnená a nekon-
trolovane plieskajúca hadica môže viesť k veľké-
mu nebezpečenstvu. Dbajte tiež na pevné uloženie
oboch skrutkových spojov medzi olejničkou (11),
spojovacím dielom a prístrojom.
84 | SK
Nastavenie stlačeného vzduchu
Upozornenie: Prístroj je určený pre prevádzkový tlak
až do 6,3 bar a kompresor s objemom vzduchu rov-
najúcim sa min. hodnote uvedenej v technických úda-
joch. Pri nastavovaní tlaku vzduchu nezabudnite na to,
že tlak pri dĺžke hadice 10 m a vnútorným priemerom
9 mm klesne asi o 0,6 barov.
• Používajte iba filtrovaný, mazaný a regulovaný stla-
čený vzduch.

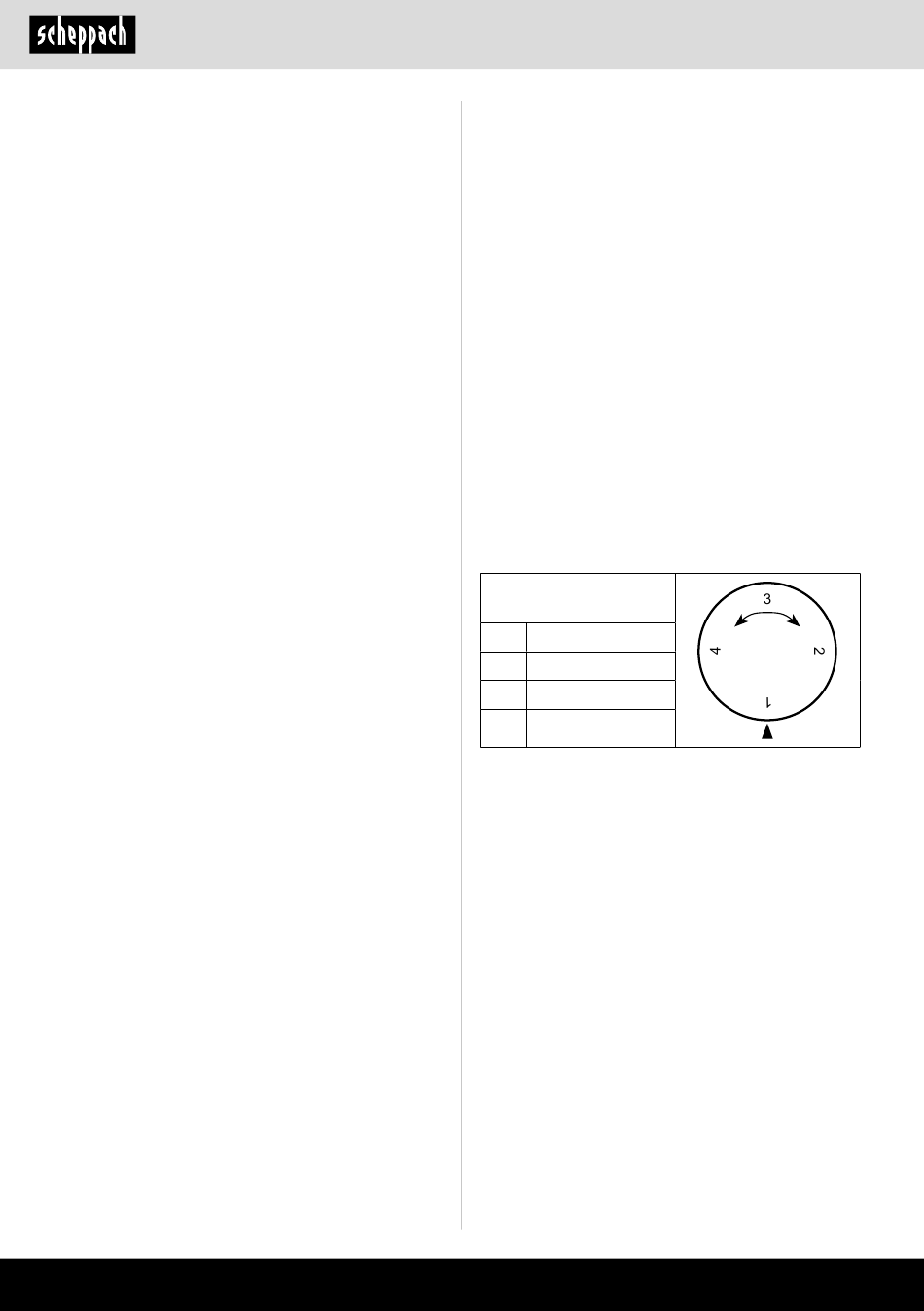

Nastavenie krútiaceho momentu
• Na regulátore krútiaceho momentu (3) zvoľte vhod-
ný rozsah krútiaceho momentu jeho zatlačením
smerom k telesu a otáčaním, kým nezapadne do
požadovanej polohy.
• Dbajte na to, aby sa prítomný pracovný tlak kom-
presora nachádzal medzi 5 a 6,3 bar.
Upozornenie: Optimálny tlak je 6,3 bar. Pri tlaku len 5
bar alebo pri nedostatočnom množstve vzduchu nie je
možné dosiahnuť maximálny krútiaci moment.
Poloha
1 (slabý, min.)
2 (normálny)
3 (silný)
4 (extra silný, max.)
Uvedenie do prevádzky
• Na uvedenie prístroja do prevádzky stlačte spúšť
(4).
• Uvoľnite spúšť (4), aby sa prístroj vypol.
Zmena smeru otáčania
• POZOR! Pred zmenou smeru otáčania sa musí prí-
stroj úplne zastaviť.
• POZOR! Stroj otáčajúci sa iným smerom, ako je
očakávaný smer, môže byť nebezpečný. Dávajte po-
zor na to, čo robíte, a pracujte opatrne. Upozorne-
nie: Nárazový uťahovač je určený pre chod vpravo/
vľavo. Pomocou vychyľovacieho čapu (6) môžete
meniť smer otáčania nárazového uťahovača.
• Potiahnite čap dopredu v smere označenia „F"
(„Forward/Fasten") a nastavte režim chodu vpra-
vo. Teraz môžete napríklad utiahnuť skrutky.
• Zatlačte čap dozadu v smere označenia „R" („Re-
verse/Release") tak, aby vyčnieval zo zadnej časti
prístroja, a nastavte režim chodu vľavo. Teraz mô-
žete napríklad uvoľniť skrutky.
