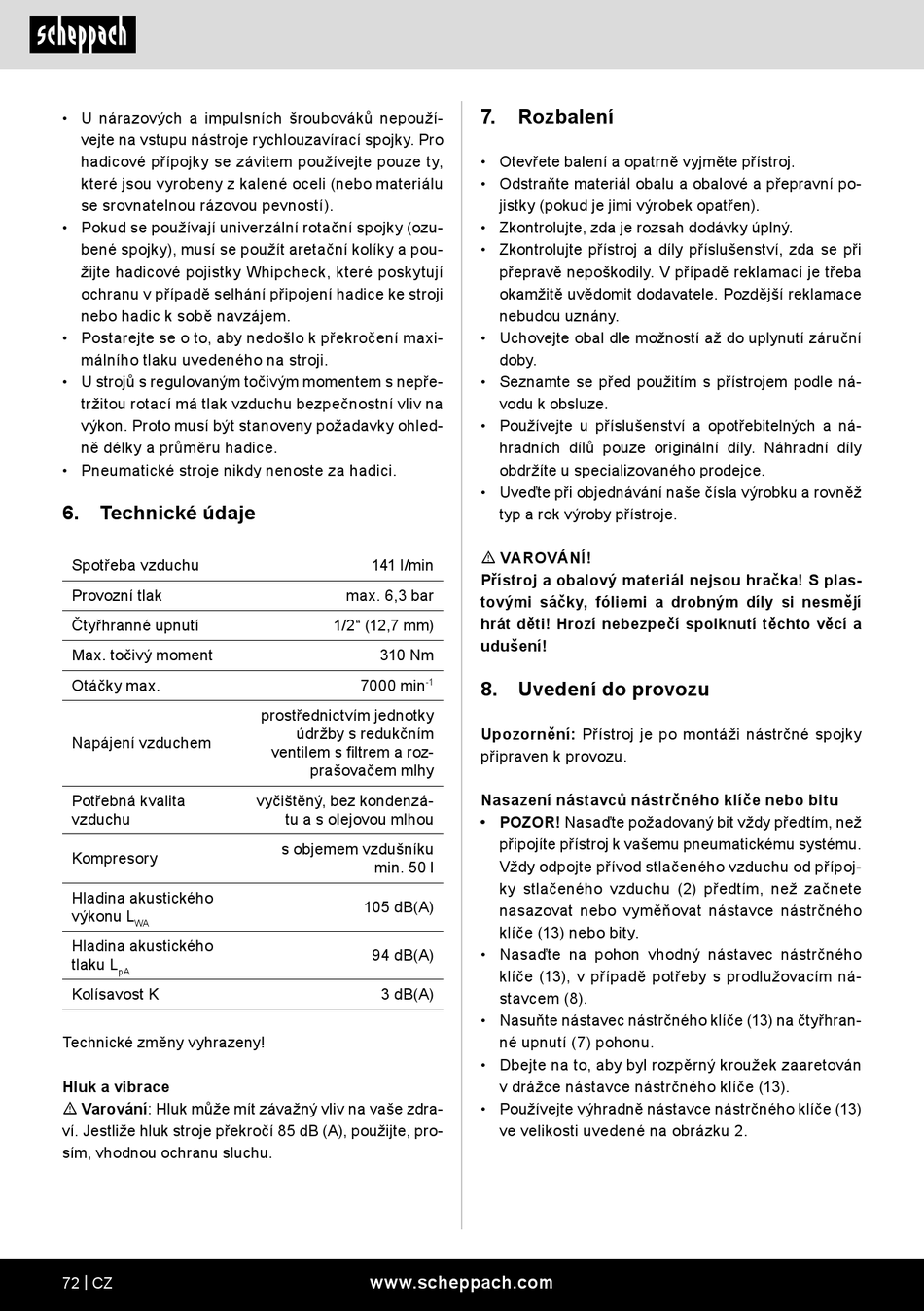

• U nárazových a impulsních šroubováků nepouží-
vejte na vstupu nástroje rychlouzavírací spojky. Pro
hadicové přípojky se závitem používejte pouze ty,
které jsou vyrobeny z kalené oceli (nebo materiálu
se srovnatelnou rázovou pevností).
• Pokud se používají univerzální rotační spojky (ozu-
bené spojky), musí se použít aretační kolíky a pou-
žijte hadicové pojistky Whipcheck, které poskytují
ochranu v případě selhání připojení hadice ke stroji
nebo hadic k sobě navzájem.
• Postarejte se o to, aby nedošlo k překročení maxi-
málního tlaku uvedeného na stroji.
• U strojů s regulovaným točivým momentem s nepře-
tržitou rotací má tlak vzduchu bezpečnostní vliv na
výkon. Proto musí být stanoveny požadavky ohled-
ně délky a průměru hadice.
• Pneumatické stroje nikdy nenoste za hadici.
6. Technické údaje
Spotřeba vzduchu
Provozní tlak
Čtyřhranné upnutí
Max. točivý moment
Otáčky max.
Napájení vzduchem
Potřebná kvalita
vzduchu
Kompresory
Hladina akustického
výkonu L
WA
Hladina akustického
tlaku L
pA
Kolísavost K
Technické změny vyhrazeny!
Hluk a vibrace
m Varování: Hluk může mít závažný vliv na vaše zdra-
ví. Jestliže hluk stroje překročí 85 dB (A), použijte, pro-
sím, vhodnou ochranu sluchu.
72 | CZ
141 l/min
max. 6,3 bar
1/2" (12,7 mm)
310 Nm
7000 min
-1
prostřednictvím jednotky
údržby s redukčním
ventilem s filtrem a roz-
prašovačem mlhy
vyčištěný, bez kondenzá-
tu a s olejovou mlhou
s objemem vzdušníku
min. 50 l
105 dB(A)
94 dB(A)
3 dB(A)
www.scheppach.com
7. Rozbalení
• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní po-
jistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při
přepravě nepoškodily. V případě reklamací je třeba
okamžitě uvědomit dodavatele. Pozdější reklamace
nebudou uznány.
• Uchovejte obal dle možností až do uplynutí záruční
doby.
• Seznamte se před použitím s přístrojem podle ná-
vodu k obsluze.
• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
8. Uvedení do provozu
Upozornění: Přístroj je po montáži nástrčné spojky
připraven k provozu.
Nasazení nástavců nástrčného klíče nebo bitu
• POZOR! Nasaďte požadovaný bit vždy předtím, než
připojíte přístroj k vašemu pneumatickému systému.
Vždy odpojte přívod stlačeného vzduchu od přípoj-
ky stlačeného vzduchu (2) předtím, než začnete
nasazovat nebo vyměňovat nástavce nástrčného
klíče (13) nebo bity.
• Nasaďte na pohon vhodný nástavec nástrčného
klíče (13), v případě potřeby s prodlužovacím ná-
stavcem (8).
• Nasuňte nástavec nástrčného klíče (13) na čtyřhran-
né upnutí (7) pohonu.
• Dbejte na to, aby byl rozpěrný kroužek zaaretován
v drážce nástavce nástrčného klíče (13).
• Používejte výhradně nástavce nástrčného klíče (13)
ve velikosti uvedené na obrázku 2.
