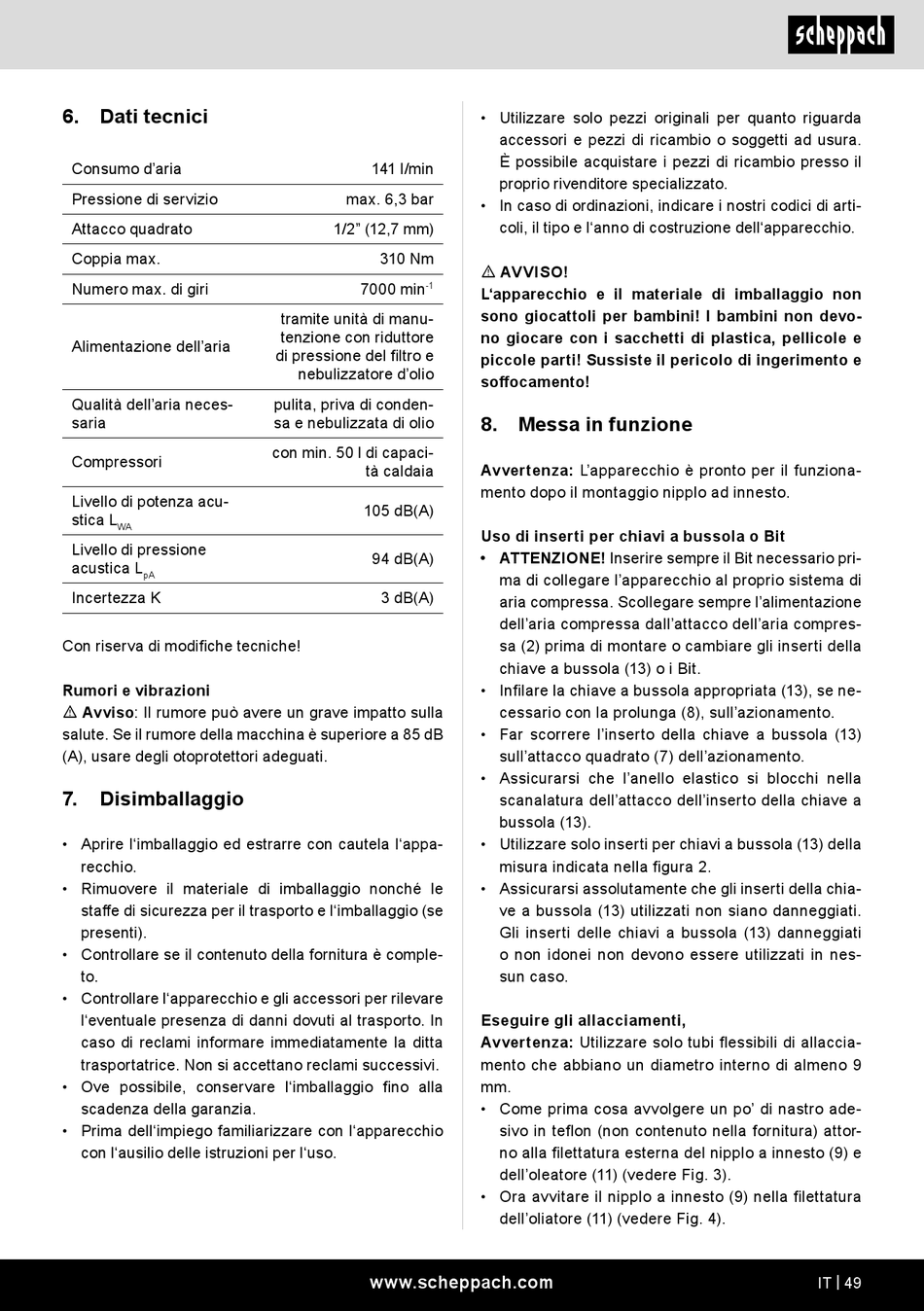

6. Dati tecnici

Consumo d'aria
Pressione di servizio
Attacco quadrato
Coppia max.
Numero max. di giri
Alimentazione dell'aria
Qualità dell'aria neces-
saria
Compressori
Livello di potenza acu-
stica L
WA
Livello di pressione
acustica L
pA
Incertezza K
Con riserva di modifiche tecniche!
Rumori e vibrazioni
m Avviso: Il rumore può avere un grave impatto sulla
salute. Se il rumore della macchina è superiore a 85 dB
(A), usare degli otoprotettori adeguati.
7.

Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'appa-
recchio.
• Rimuovere il materiale di imballaggio nonché le
staffe di sicurezza per il trasporto e l'imballaggio (se
presenti).
• Controllare se il contenuto della fornitura è comple-
to.
• Controllare l'apparecchio e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla
scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio
con l'ausilio delle istruzioni per l'uso.
141 l/min
max. 6,3 bar
1/2" (12,7 mm)
310 Nm
7000 min
-1
tramite unità di manu-
tenzione con riduttore
di pressione del filtro e
nebulizzatore d'olio
pulita, priva di conden-
sa e nebulizzata di olio
con min. 50 l di capaci-
tà caldaia
105 dB(A)
94 dB(A)
3 dB(A)
www.scheppach.com
• Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura.
È possibile acquistare i pezzi di ricambio presso il
proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
m AVVISO!
L'apparecchio e il materiale di imballaggio non
sono giocattoli per bambini! I bambini non devo-
no giocare con i sacchetti di plastica, pellicole e
piccole parti! Sussiste il pericolo di ingerimento e
soffocamento!

8. Messa in funzione

Avvertenza: L'apparecchio è pronto per il funziona-
mento dopo il montaggio nipplo ad innesto.
Uso di inserti per chiavi a bussola o Bit
• ATTENZIONE! Inserire sempre il Bit necessario pri-
ma di collegare l'apparecchio al proprio sistema di
aria compressa. Scollegare sempre l'alimentazione
dell'aria compressa dall'attacco dell'aria compres-
sa (2) prima di montare o cambiare gli inserti della
chiave a bussola (13) o i Bit.
• Infilare la chiave a bussola appropriata (13), se ne-
cessario con la prolunga (8), sull'azionamento.
• Far scorrere l'inserto della chiave a bussola (13)
sull'attacco quadrato (7) dell'azionamento.
• Assicurarsi che l'anello elastico si blocchi nella
scanalatura dell'attacco dell'inserto della chiave a
bussola (13).
• Utilizzare solo inserti per chiavi a bussola (13) della
misura indicata nella figura 2.
• Assicurarsi assolutamente che gli inserti della chia-
ve a bussola (13) utilizzati non siano danneggiati.
Gli inserti delle chiavi a bussola (13) danneggiati
o non idonei non devono essere utilizzati in nes-
sun caso.
Eseguire gli allacciamenti,
Avvertenza: Utilizzare solo tubi flessibili di allaccia-
mento che abbiano un diametro interno di almeno 9
mm.
• Come prima cosa avvolgere un po' di nastro ade-
sivo in teflon (non contenuto nella fornitura) attor-
no alla filettatura esterna del nipplo a innesto (9) e
dell'oleatore (11) (vedere Fig. 3).
• Ora avvitare il nipplo a innesto (9) nella filettatura
dell'oliatore (11) (vedere Fig. 4).
