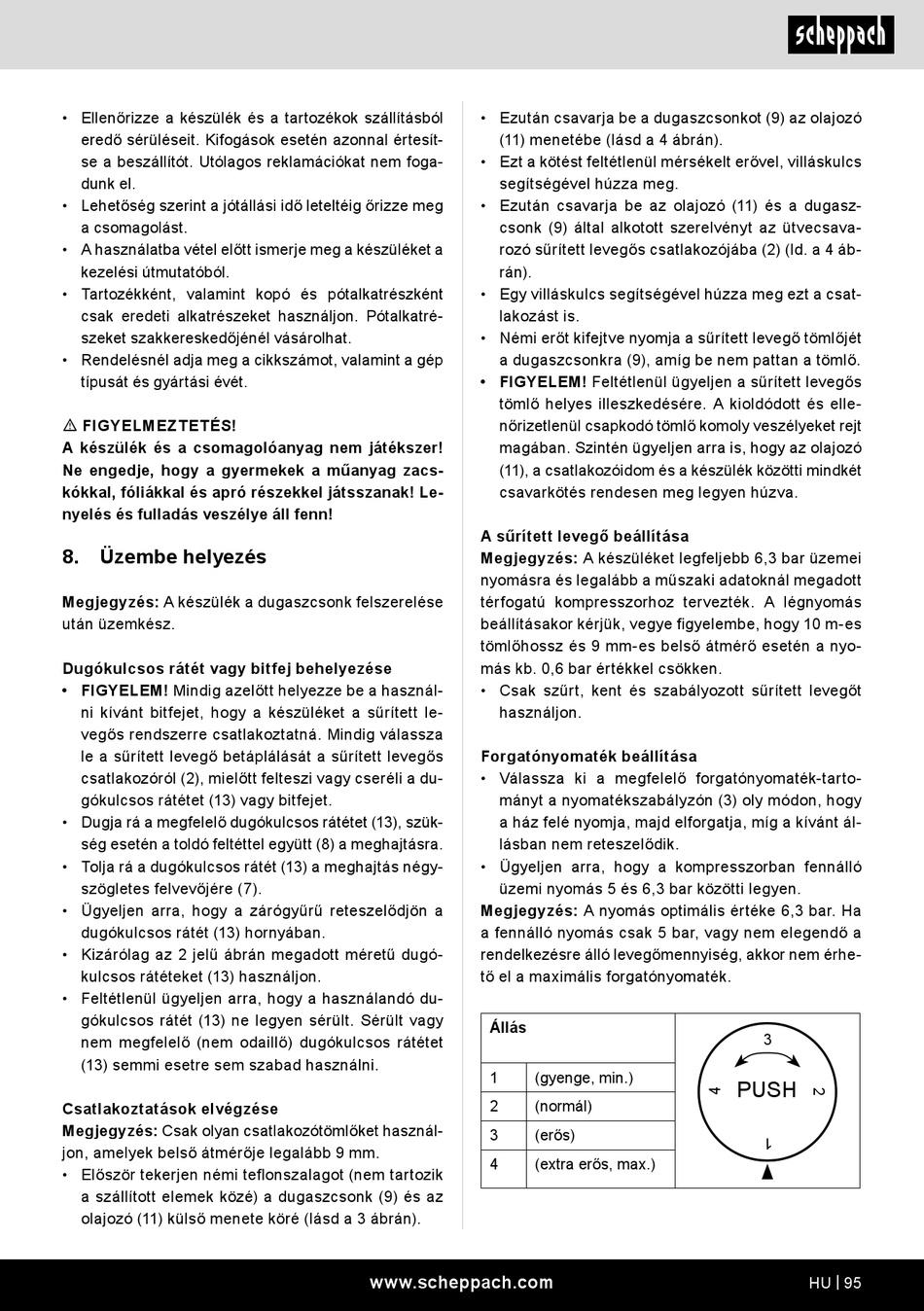

• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesít-
se a beszállítót. Utólagos reklamációkat nem foga-
dunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
8. Üzembe helyezés
Megjegyzés: A készülék a dugaszcsonk felszerelése
után üzemkész.
Dugókulcsos rátét vagy bitfej behelyezése
• FIGYELEM! Mindig azelőtt helyezze be a használ-
ni kívánt bitfejet, hogy a készüléket a sűrített le-
vegős rendszerre csatlakoztatná. Mindig válassza
le a sűrített levegő betáplálását a sűrített levegős
csatlakozóról (2), mielőtt felteszi vagy cseréli a du-
gókulcsos rátétet (13) vagy bitfejet.
• Dugja rá a megfelelő dugókulcsos rátétet (13), szük-
ség esetén a toldó feltéttel együtt (8) a meghajtásra.
• Tolja rá a dugókulcsos rátét (13) a meghajtás négy-
szögletes felvevőjére (7).
• Ügyeljen arra, hogy a zárógyűrű reteszelődjön a
dugókulcsos rátét (13) hornyában.
• Kizárólag az 2 jelű ábrán megadott méretű dugó-
kulcsos rátéteket (13) használjon.
• Feltétlenül ügyeljen arra, hogy a használandó du-
gókulcsos rátét (13) ne legyen sérült. Sérült vagy
nem megfelelő (nem odaillő) dugókulcsos rátétet
(13) semmi esetre sem szabad használni.
Csatlakoztatások elvégzése
Megjegyzés: Csak olyan csatlakozótömlőket használ-
jon, amelyek belső átmérője legalább 9 mm.
• Először tekerjen némi teflonszalagot (nem tartozik
a szállított elemek közé) a dugaszcsonk (9) és az
olajozó (11) külső menete köré (lásd a 3 ábrán).
• Ezután csavarja be a dugaszcsonkot (9) az olajozó
(11) menetébe (lásd a 4 ábrán).
• Ezt a kötést feltétlenül mérsékelt erővel, villáskulcs
segítségével húzza meg.
• Ezután csavarja be az olajozó (11) és a dugasz-
csonk (9) által alkotott szerelvényt az ütvecsava-
rozó sűrített levegős csatlakozójába (2) (ld. a 4 áb-
rán).
• Egy villáskulcs segítségével húzza meg ezt a csat-
lakozást is.
• Némi erőt kifejtve nyomja a sűrített levegő tömlőjét
a dugaszcsonkra (9), amíg be nem pattan a tömlő.
• FIGYELEM! Feltétlenül ügyeljen a sűrített levegős
tömlő helyes illeszkedésére. A kioldódott és elle-
nőrizetlenül csapkodó tömlő komoly veszélyeket rejt
magában. Szintén ügyeljen arra is, hogy az olajozó
(11), a csatlakozóidom és a készülék közötti mindkét
csavarkötés rendesen meg legyen húzva.
A sűrített levegő beállítása
Megjegyzés: A készüléket legfeljebb 6,3 bar üzemei
nyomásra és legalább a műszaki adatoknál megadott
térfogatú kompresszorhoz tervezték. A légnyomás
beállításakor kérjük, vegye figyelembe, hogy 10 m-es
tömlőhossz és 9 mm-es belső átmérő esetén a nyo-
más kb. 0,6 bar értékkel csökken.
• Csak szűrt, kent és szabályozott sűrített levegőt
használjon.
Forgatónyomaték beállítása
• Válassza ki a megfelelő forgatónyomaték-tarto-
mányt a nyomatékszabályzón (3) oly módon, hogy
a ház felé nyomja, majd elforgatja, míg a kívánt ál-
lásban nem reteszelődik.
• Ügyeljen arra, hogy a kompresszorban fennálló
üzemi nyomás 5 és 6,3 bar közötti legyen.
Megjegyzés: A nyomás optimális értéke 6,3 bar. Ha
a fennálló nyomás csak 5 bar, vagy nem elegendő a
rendelkezésre álló levegőmennyiség, akkor nem érhe-
tő el a maximális forgatónyomaték.
Állás
1 (gyenge, min.)
2 (normál)
3 (erős)
4 (extra erős, max.)
www.scheppach.com
PUSH
