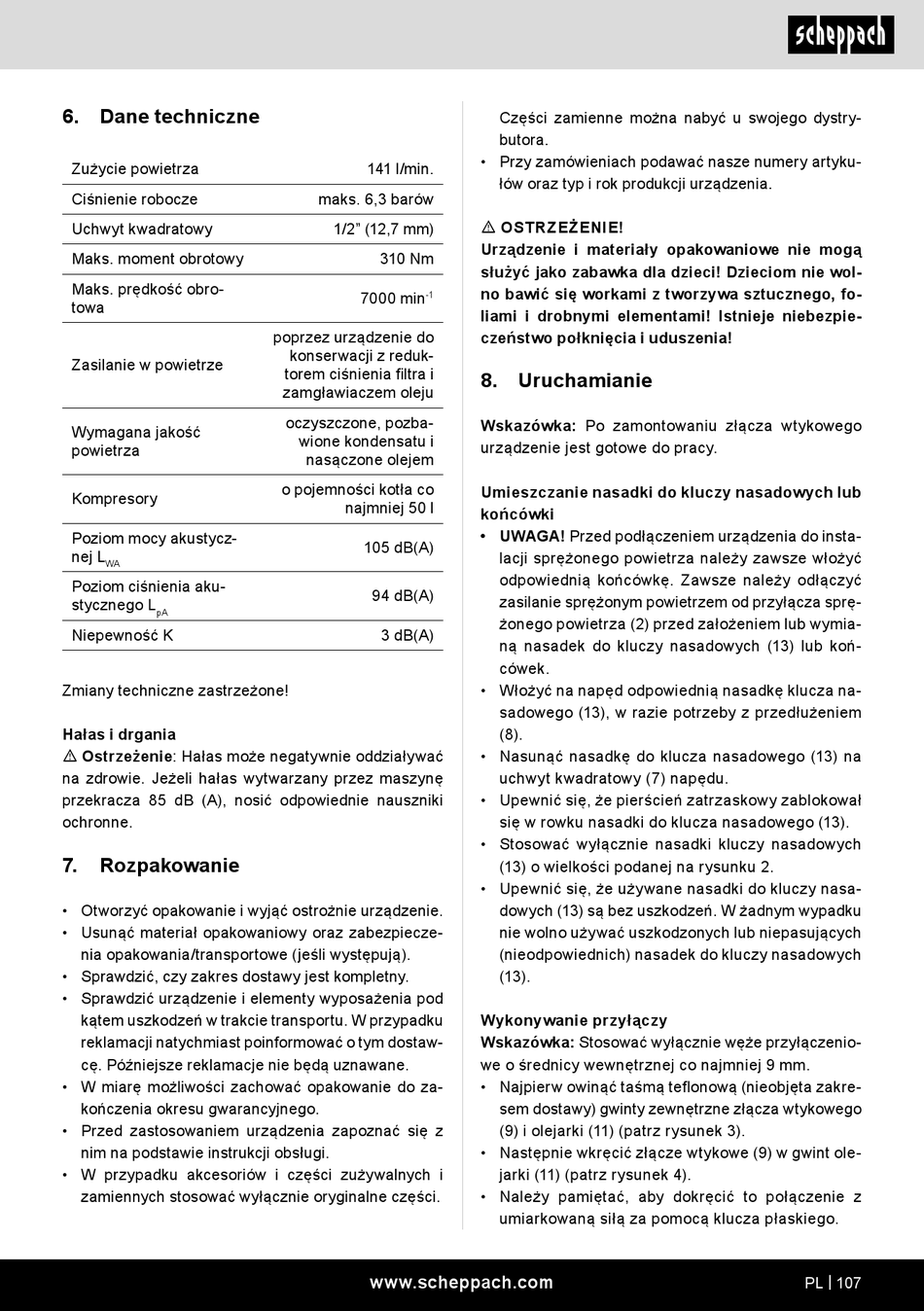

6. Dane techniczne
Zużycie powietrza
Ciśnienie robocze
Uchwyt kwadratowy
Maks. moment obrotowy
Maks. prędkość obro-
towa
Zasilanie w powietrze
Wymagana jakość
powietrza
Kompresory
Poziom mocy akustycz-
nej L
WA
Poziom ciśnienia aku-
stycznego L
pA
Niepewność K
Zmiany techniczne zastrzeżone!
Hałas i drgania
m Ostrzeżenie: Hałas może negatywnie oddziaływać
na zdrowie. Jeżeli hałas wytwarzany przez maszynę
przekracza 85 dB (A), nosić odpowiednie nauszniki
ochronne.
7.
Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod
kątem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z
nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
141 l/min.
maks. 6,3 barów
1/2" (12,7 mm)
310 Nm
7000 min
-1
poprzez urządzenie do
konserwacji z reduk-
torem ciśnienia filtra i
zamgławiaczem oleju
oczyszczone, pozba-
wione kondensatu i
nasączone olejem
o pojemności kotła co
najmniej 50 l
105 dB(A)
94 dB(A)
3 dB(A)
www.scheppach.com
Części zamienne można nabyć u swojego dystry-
butora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji urządzenia.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego, fo-
liami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
8. Uruchamianie
Wskazówka: Po zamontowaniu złącza wtykowego
urządzenie jest gotowe do pracy.
Umieszczanie nasadki do kluczy nasadowych lub
końcówki
• UWAGA! Przed podłączeniem urządzenia do insta-
lacji sprężonego powietrza należy zawsze włożyć
odpowiednią końcówkę. Zawsze należy odłączyć
zasilanie sprężonym powietrzem od przyłącza sprę-
żonego powietrza (2) przed założeniem lub wymia-
ną nasadek do kluczy nasadowych (13) lub koń-
cówek.
• Włożyć na napęd odpowiednią nasadkę klucza na-
sadowego (13), w razie potrzeby z przedłużeniem
(8).
• Nasunąć nasadkę do klucza nasadowego (13) na
uchwyt kwadratowy (7) napędu.
• Upewnić się, że pierścień zatrzaskowy zablokował
się w rowku nasadki do klucza nasadowego (13).
• Stosować wyłącznie nasadki kluczy nasadowych
(13) o wielkości podanej na rysunku 2.
• Upewnić się, że używane nasadki do kluczy nasa-
dowych (13) są bez uszkodzeń. W żadnym wypadku
nie wolno używać uszkodzonych lub niepasujących
(nieodpowiednich) nasadek do kluczy nasadowych
(13).
Wykonywanie przyłączy
Wskazówka: Stosować wyłącznie węże przyłączenio-
we o średnicy wewnętrznej co najmniej 9 mm.
• Najpierw owinąć taśmą teflonową (nieobjęta zakre-
sem dostawy) gwinty zewnętrzne złącza wtykowego
(9) i olejarki (11) (patrz rysunek 3).
• Następnie wkręcić złącze wtykowe (9) w gwint ole-
jarki (11) (patrz rysunek 4).
• Należy pamiętać, aby dokręcić to połączenie z
umiarkowaną siłą za pomocą klucza płaskiego.
PL | 107
