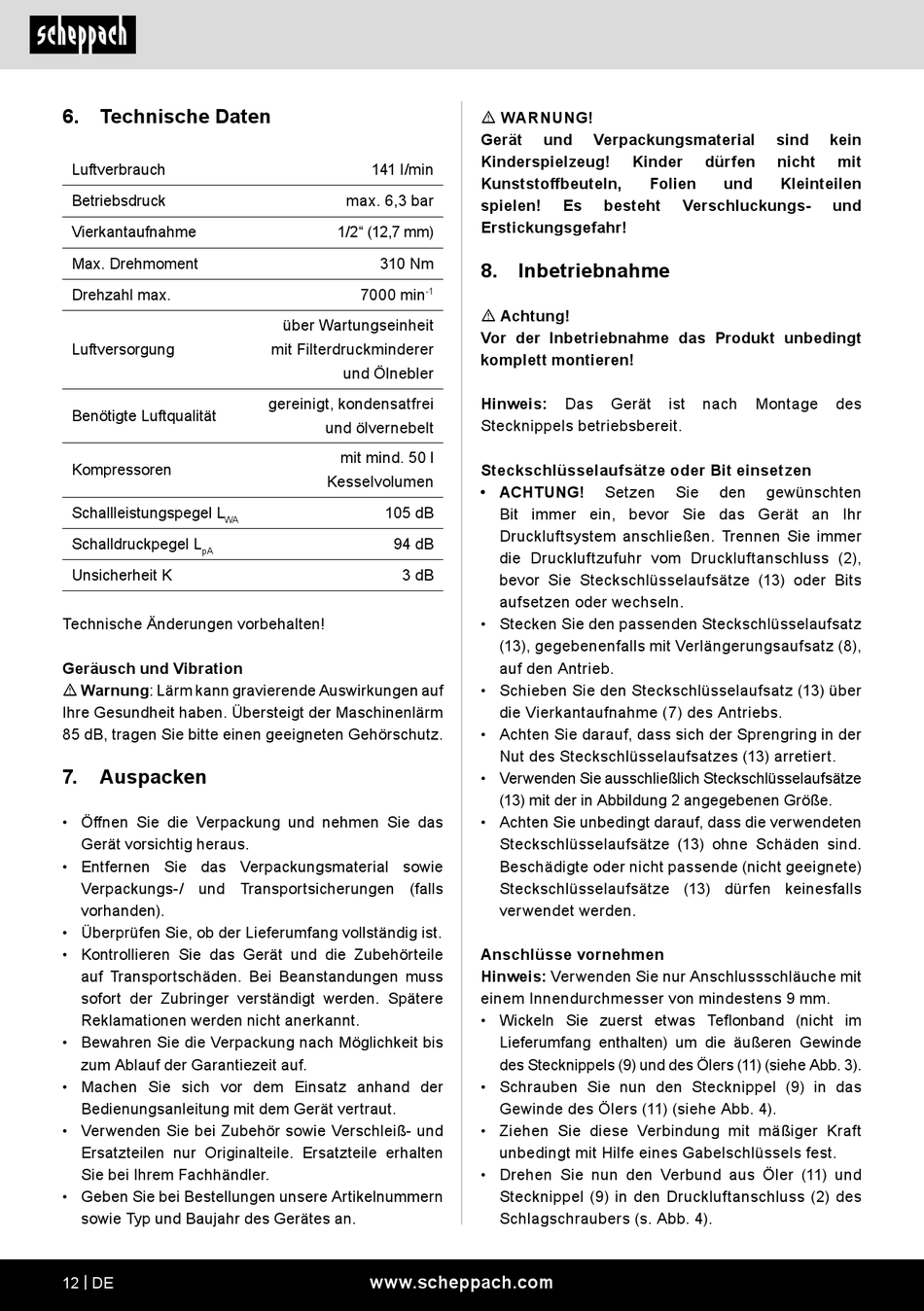

Scheppach 7906100717 Originalbetriebsanleitung Seite 12

6. Technische Daten
Luftverbrauch
Betriebsdruck
Vierkantaufnahme
Max. Drehmoment
Drehzahl max.
Luftversorgung
Benötigte Luftqualität
Kompressoren
Schallleistungspegel L
WA
Schalldruckpegel L
pA
Unsicherheit K
Technische Änderungen vorbehalten!
Geräusch und Vibration
m Warnung: Lärm kann gravierende Auswirkungen auf
Ihre Gesundheit haben. Übersteigt der Maschinenlärm
85 dB, tragen Sie bitte einen geeigneten Gehörschutz.
7. Auspacken
• Öffnen Sie die Verpackung und nehmen Sie das
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie
Verpackungs-/ und Transportsicherungen (falls
vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der
Bedienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.
12 | DE
141 l/min
max. 6,3 bar
1/2" (12,7 mm)
310 Nm
7000 min
-1
über Wartungseinheit
mit Filterdruckminderer
und Ölnebler
gereinigt, kondensatfrei
und ölvernebelt
mit mind. 50 l
Kesselvolumen
105 dB
94 dB
3 dB
www.scheppach.com
m WARNUNG!
Gerät und Verpackungsmaterial
Kinderspielzeug! Kinder
Kunststoffbeuteln, Folien
spielen! Es besteht
Erstickungsgefahr!
8. Inbetriebnahme
m Achtung!
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Hinweis: Das Gerät
Stecknippels betriebsbereit.
Steckschlüsselaufsätze oder Bit einsetzen
• ACHTUNG! Setzen
Bit immer ein, bevor Sie das Gerät an Ihr
Druckluftsystem anschließen. Trennen Sie immer
die Druckluftzufuhr vom Druckluftanschluss (2),
bevor Sie Steckschlüsselaufsätze (13) oder Bits
aufsetzen oder wechseln.
• Stecken Sie den passenden Steckschlüsselaufsatz
(13), gegebenenfalls mit Verlängerungsaufsatz (8),
auf den Antrieb.
• Schieben Sie den Steckschlüsselaufsatz (13) über
die Vierkantaufnahme (7) des Antriebs.
• Achten Sie darauf, dass sich der Sprengring in der
Nut des Steckschlüsselaufsatzes (13) arretiert.
• Verwenden Sie ausschließlich Steckschlüsselaufsätze
(13) mit der in Abbildung 2 angegebenen Größe.
• Achten Sie unbedingt darauf, dass die verwendeten
Steckschlüsselaufsätze (13) ohne Schäden sind.
Beschädigte oder nicht passende (nicht geeignete)
Steckschlüsselaufsätze (13) dürfen keinesfalls
verwendet werden.
Anschlüsse vornehmen
Hinweis: Verwenden Sie nur Anschlussschläuche mit
einem Innendurchmesser von mindestens 9 mm.
• Wickeln Sie zuerst etwas Teflonband (nicht im
Lieferumfang enthalten) um die äußeren Gewinde
des Stecknippels (9) und des Ölers (11) (siehe Abb. 3).
• Schrauben Sie nun den Stecknippel (9) in das
Gewinde des Ölers (11) (siehe Abb. 4).
• Ziehen Sie diese Verbindung mit mäßiger Kraft
unbedingt mit Hilfe eines Gabelschlüssels fest.
• Drehen Sie nun den Verbund aus Öler (11) und
Stecknippel (9) in den Druckluftanschluss (2) des
Schlagschraubers (s. Abb. 4).
sind kein
dürfen nicht mit
und Kleinteilen
Verschluckungs- und
ist nach Montage des
Sie den gewünschten
