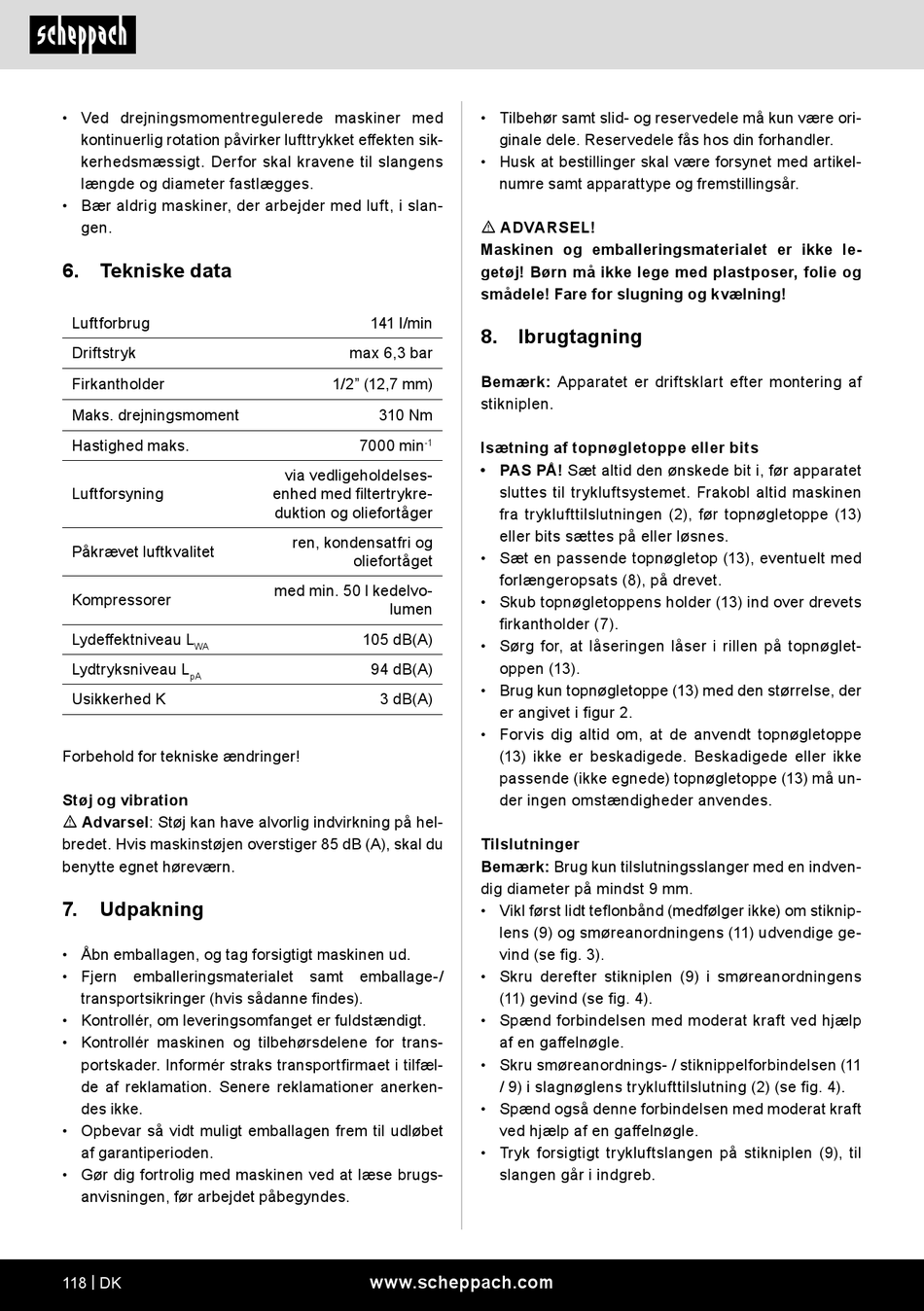

Tekniske Data; Udpakning; Ibrugtagning - Scheppach 7906100717 Originalbetriebsanleitung

• Ved drejningsmomentregulerede maskiner med
kontinuerlig rotation påvirker lufttrykket effekten sik-
kerhedsmæssigt. Derfor skal kravene til slangens
længde og diameter fastlægges.
• Bær aldrig maskiner, der arbejder med luft, i slan-
gen.

6. Tekniske data

Luftforbrug
Driftstryk
Firkantholder
Maks. drejningsmoment
Hastighed maks.
Luftforsyning
Påkrævet luftkvalitet
Kompressorer
Lydeffektniveau L
WA
Lydtryksniveau L
pA
Usikkerhed K
Forbehold for tekniske ændringer!
Støj og vibration
m Advarsel: Støj kan have alvorlig indvirkning på hel-
bredet. Hvis maskinstøjen overstiger 85 dB (A), skal du
benytte egnet høreværn.
7.

Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/
transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for trans-
portskader. Informér straks transportfirmaet i tilfæl-
de af reklamation. Senere reklamationer anerken-
des ikke.
• Opbevar så vidt muligt emballagen frem til udløbet
af garantiperioden.
• Gør dig fortrolig med maskinen ved at læse brugs-
anvisningen, før arbejdet påbegyndes.
118 | DK
141 l/min
max 6,3 bar
1/2" (12,7 mm)
310 Nm
7000 min
-1
via vedligeholdelses-
enhed med filtertrykre-
duktion og oliefortåger
ren, kondensatfri og
oliefortåget
med min. 50 l kedelvo-
lumen
105 dB(A)
94 dB(A)
3 dB(A)
www.scheppach.com
• Tilbehør samt slid- og reservedele må kun være ori-
ginale dele. Reservedele fås hos din forhandler.
• Husk at bestillinger skal være forsynet med artikel-
numre samt apparattype og fremstillingsår.
m ADVARSEL!
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!

8. Ibrugtagning

Bemærk: Apparatet er driftsklart efter montering af
stikniplen.
Isætning af topnøgletoppe eller bits
• PAS PÅ! Sæt altid den ønskede bit i, før apparatet
sluttes til trykluftsystemet. Frakobl altid maskinen
fra tryklufttilslutningen (2), før topnøgletoppe (13)
eller bits sættes på eller løsnes.
• Sæt en passende topnøgletop (13), eventuelt med
forlængeropsats (8), på drevet.
• Skub topnøgletoppens holder (13) ind over drevets
firkantholder (7).
• Sørg for, at låseringen låser i rillen på topnøglet-
oppen (13).
• Brug kun topnøgletoppe (13) med den størrelse, der
er angivet i figur 2.
• Forvis dig altid om, at de anvendt topnøgletoppe
(13) ikke er beskadigede. Beskadigede eller ikke
passende (ikke egnede) topnøgletoppe (13) må un-
der ingen omstændigheder anvendes.
Tilslutninger
Bemærk: Brug kun tilslutningsslanger med en indven-
dig diameter på mindst 9 mm.
• Vikl først lidt teflonbånd (medfølger ikke) om stiknip-
lens (9) og smøreanordningens (11) udvendige ge-
vind (se fig. 3).
• Skru derefter stikniplen (9) i smøreanordningens
(11) gevind (se fig. 4).
• Spænd forbindelsen med moderat kraft ved hjælp
af en gaffelnøgle.
• Skru smøreanordnings- / stiknippelforbindelsen (11
/ 9) i slagnøglens tryklufttilslutning (2) (se fig. 4).
• Spænd også denne forbindelsen med moderat kraft
ved hjælp af en gaffelnøgle.
• Tryk forsigtigt trykluftslangen på stikniplen (9), til
slangen går i indgreb.
