Pinnenpiloten TP10/TP22/TP32
Datenbus
Stromver-
sorgung

5.4 Konfiguration des TPs auf den Datenbus

22
Speed

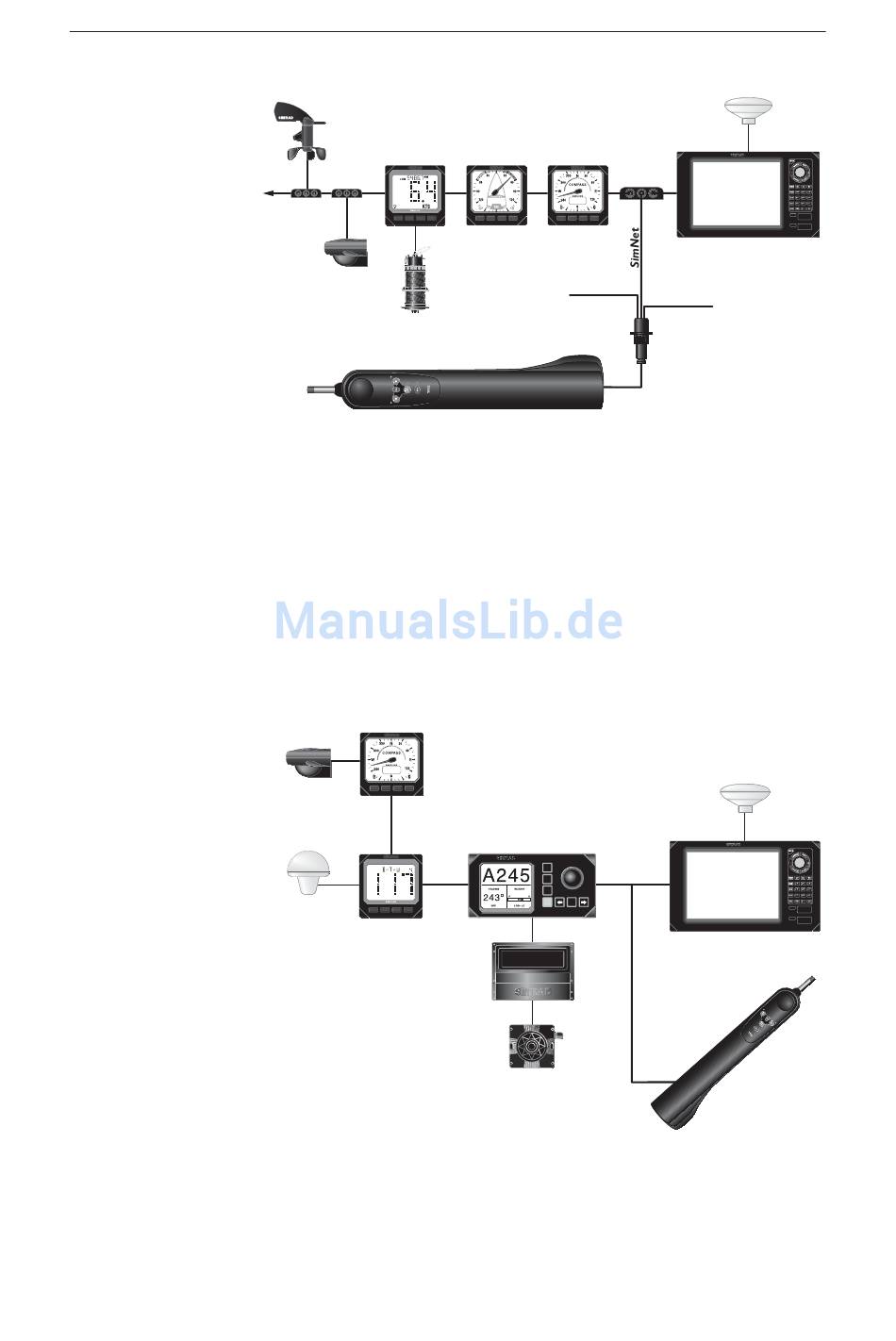

Abb. 5.8 - Typische SimNet Installation
Normalerweise kann der TP22 und TP32 Pinnenpilot an den
SimNet Bus angeschlossen werden und findet automatisch die
Nav- und Instrumentendatenquellen, ohne dass ein Eingreifen
durch den Benutzer notwendig ist.
Wenn der SimNet Bus mehr als eine Datenquelle beinhaltet, be-
nutzt der Pinnenpilot die erste Quelle, die er entdeckt (Abb. 5.9).
IS12 Kompass
NMEA GPS
IS12 Mega
Abb. 5.9 - Beispiel von multiplen Datenquellen
In dem oben aufgeführten Beispiel befinden sich zwei Nav-
Datenquellen (ein CP44 Kartenplotter und eine NMEA GPS
über ein IS12 Mega Instrument) und zwei externe Kursquellen
3-wege
Wind Kompass
Anschluß
klemme
NMEA0183
AP25 Autopilot
RFC35R Kompass
GPS/Kartenplotter
Pinnenpiloten
Stromversorgung
CP44 Kartenplotter
E04818:DE Ausgabe 1.0
