Abmessungen

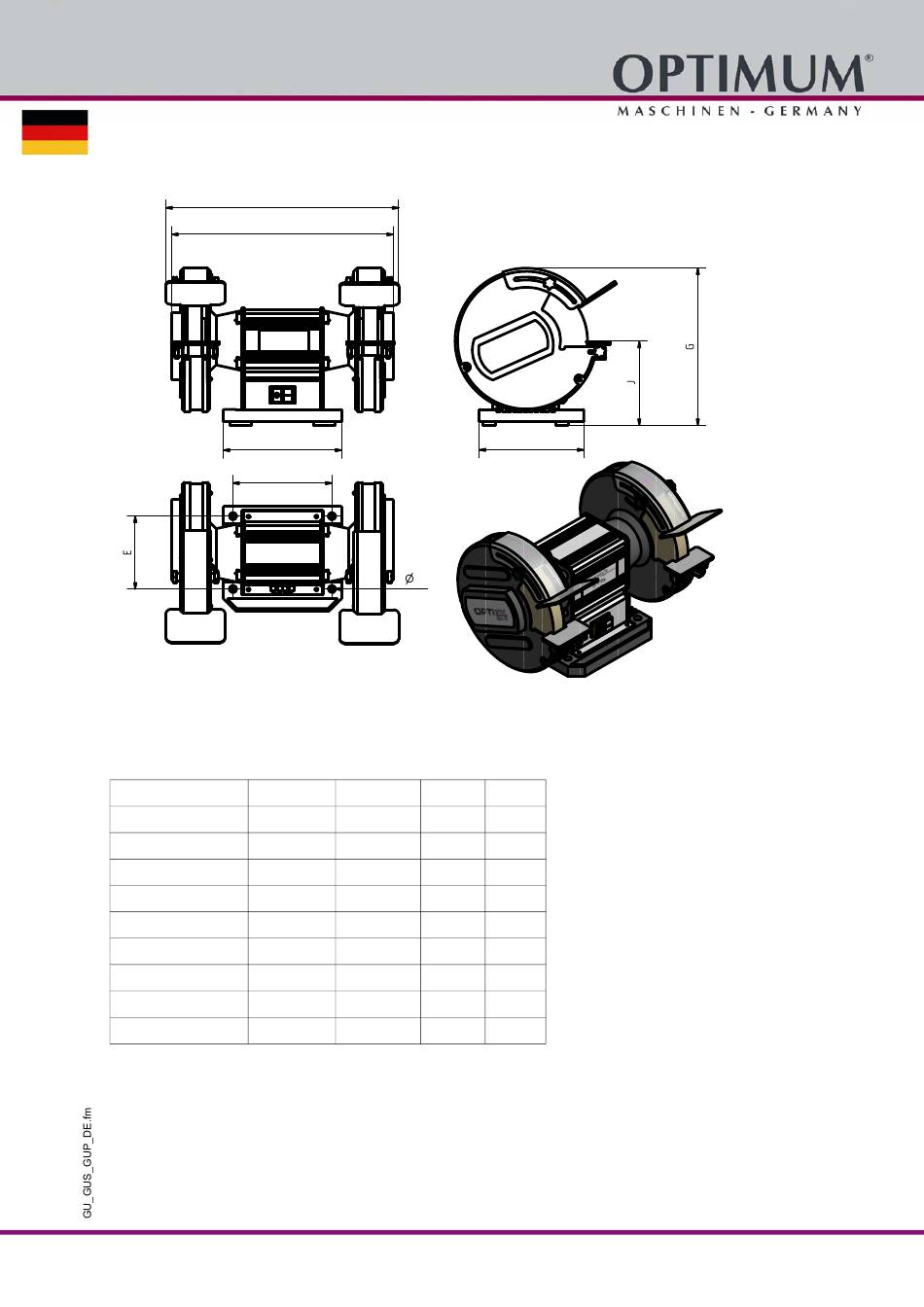

Abb.3-1: GU15 │GU18│GU20│GU25
[mm]
A
B
C
D
E
F
G
H
J
Auspacken und Anschließen
Version 1.0.6 vom 2021-7-28
A
B
C
D
F
GU15 GU18 GU20
394 394 455
374 374 425
135 135 160
113 113 138
141 141 148
6 6
229,5 243,5 281,5
163 163 170
135 135 160
GU15 │GU18 │GU20 │GU20S │GU20P│GU25│GU25S│GU25P
Originalbetriebsanleitung
H
GU25
473
450
240
201
148
6 9
319
212
170
