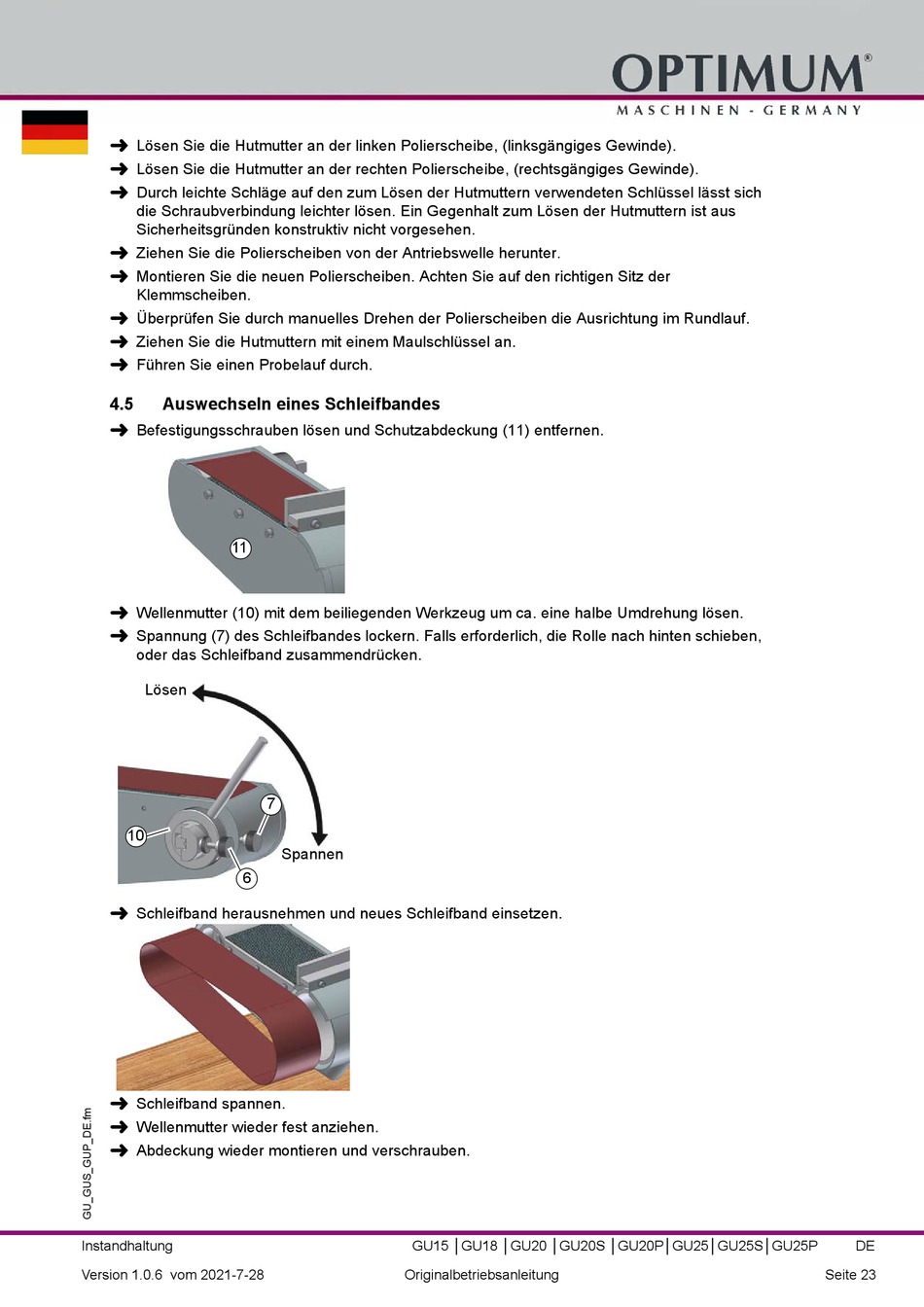

Auswechseln Eines Schleifbandes - Optimum OPTigrind GU 15 Betriebsanleitung


Lösen Sie die Hutmutter an der linken Polierscheibe, (linksgängiges Gewinde).

Lösen Sie die Hutmutter an der rechten Polierscheibe, (rechtsgängiges Gewinde).

Durch leichte Schläge auf den zum Lösen der Hutmuttern verwendeten Schlüssel lässt sich
die Schraubverbindung leichter lösen. Ein Gegenhalt zum Lösen der Hutmuttern ist aus
Sicherheitsgründen konstruktiv nicht vorgesehen.

Ziehen Sie die Polierscheiben von der Antriebswelle herunter.

Montieren Sie die neuen Polierscheiben. Achten Sie auf den richtigen Sitz der
Klemmscheiben.

Überprüfen Sie durch manuelles Drehen der Polierscheiben die Ausrichtung im Rundlauf.

Ziehen Sie die Hutmuttern mit einem Maulschlüssel an.

Führen Sie einen Probelauf durch.
4.5

Auswechseln eines Schleifbandes


Befestigungsschrauben lösen und Schutzabdeckung (11) entfernen.
11

Wellenmutter (10) mit dem beiliegenden Werkzeug um ca. eine halbe Umdrehung lösen.

Spannung (7) des Schleifbandes lockern. Falls erforderlich, die Rolle nach hinten schieben,
oder das Schleifband zusammendrücken.
Lösen
10
6

Schleifband herausnehmen und neues Schleifband einsetzen.

Schleifband spannen.

Wellenmutter wieder fest anziehen.

Abdeckung wieder montieren und verschrauben.
Instandhaltung
Version 1.0.6 vom 2021-7-28
7
Spannen
GU15 │GU18 │GU20 │GU20S │GU20P│GU25│GU25S│GU25P
Originalbetriebsanleitung
DE
Seite 23
