MAN
3
.
DATA
M

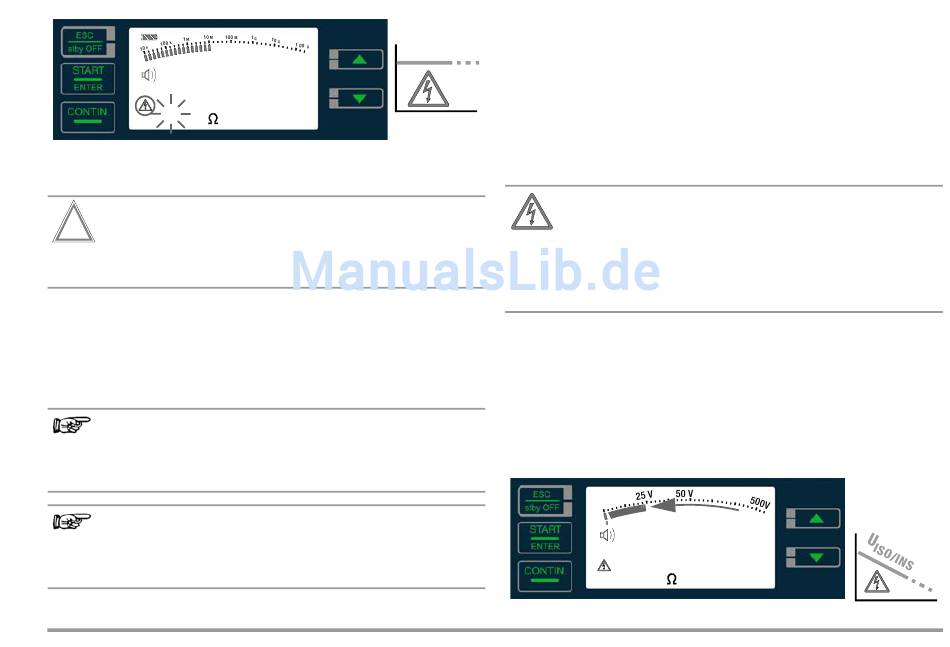

DATA blinkt solange bis sich der Messwert stabilisiert hat.
!
Achtung!
Berühren Sie nicht die Anschlusskontakte des Gerätes,
wenn eine Isolationswiderstandsmessung läuft!
Sind die Anschlusskontakte frei oder zur Messung an einem ohm-
schen Verbraucher angeschlossen, dann würde bei einer Span-
nung von 1000 V ein Strom von ca. 1 mA über Ihren Körper flie-
ßen. Der Stromschlag erreicht keinen lebensgefährlichen Wert.
Durch den spürbaren Stromschlag ist jedoch eine Verletzungsge-
fahr (z. B. Folge durch Erschrecken usw.) gegeben.
Hinweis
Dreiphasen-Drehstromsystem
Sämtliche Leitungen (L1, L2, L3 und N) müssen gegen
PE gemessen werden!
Hinweis
Bei der Isolationswiderstandsmessung werden die Batte-
rien des Gerätes stark belastet. Lösen Sie deshalb eher
Einzelmessungen als Dauermessungen aus.
GMC-I Messtechnik GmbH
U
ISO/INS
25
500V
ISO
5.3
Messung beenden
Einzelmessung: Die Messung endet automatisch, sobald sich der
Messwert stabilisiert hat.
Eine Dauermessung beenden Sie durch kurzes Drücken der Taste ECS.
Der Messwert wird jeweils in der 7-Segmentanzeige festgehalten.
Mit Beginn der Entladung wechselt die Einheit des Bargraphs von
Ω nach V. Die Länge des Bargraphs wird stetig reduziert entspre-
chend der Abnahme der Spannung am Prüfobjekt.
Sonderfall kapazitive Messobjekte
Achtung!
Messen Sie an einem kapazitiven Objekt, z. B. an einem
langen Kabel, so wird sich dieses bis auf die Prüfspan-
nung von z. B. 1000 V aufladen! Das Berühren ist dann
lebensgefährlich!
Wenn Sie an kapazitiven Objekten den Isolationswiderstand gemes-
sen haben, so entlädt sich das Messobjekt automatisch über das
Gerät. Der Kontakt zum Objekt muss weiterhin bestehen bleiben.
Trennen Sie den Anschluss erst, wenn:
•
die LED Achtung (> 50 V) nicht mehr leuchtet
•
das Hochspannungssymbol nicht mehr eingeblendet wird.
•
der analoge Bargraph auf einen Wert unter 50 V gefallen ist.
MAN
3
.
DATA
M
R
ISO
= const.
25
500V
ISO
/R
INS
17
