6

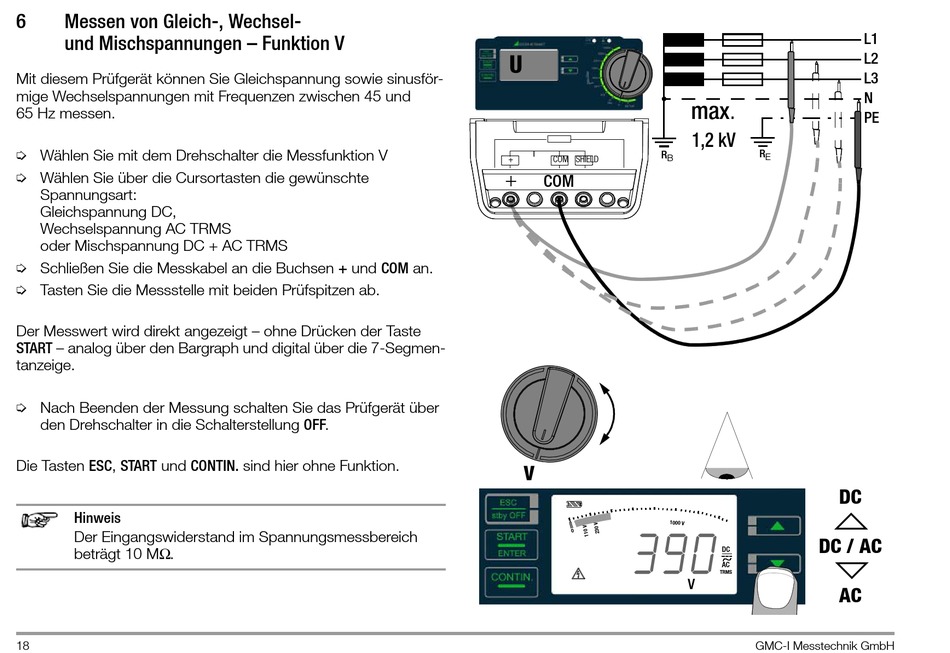

Messen von Gleich-, Wechsel-
und Mischspannungen – Funktion V
Mit diesem Prüfgerät können Sie Gleichspannung sowie sinusför-
mige Wechselspannungen mit Frequenzen zwischen 45 und
65 Hz messen.
Ð Wählen Sie mit dem Drehschalter die Messfunktion V
Ð Wählen Sie über die Cursortasten die gewünschte
Spannungsart:
Gleichspannung DC,
Wechselspannung AC TRMS
oder Mischspannung DC + AC TRMS
Ð Schließen Sie die Messkabel an die Buchsen + und COM an.
Ð Tasten Sie die Messstelle mit beiden Prüfspitzen ab.
Der Messwert wird direkt angezeigt – ohne Drücken der Taste
START – analog über den Bargraph und digital über die 7-Segmen-
tanzeige.
Ð Nach Beenden der Messung schalten Sie das Prüfgerät über
den Drehschalter in die Schalterstellung OFF.
Die Tasten ESC, START und CONTIN. sind hier ohne Funktion.
Hinweis
Der Eingangswiderstand im Spannungsmessbereich
beträgt 10 MΩ.
18
U
R
B
+
COM SHIELD
+
COM
V
390
L1
L2
L3
N
max.
PE
1,2 kV
R
E
DC
DC / AC
DC
AC
TRMS
V
AC
GMC-I Messtechnik GmbH
