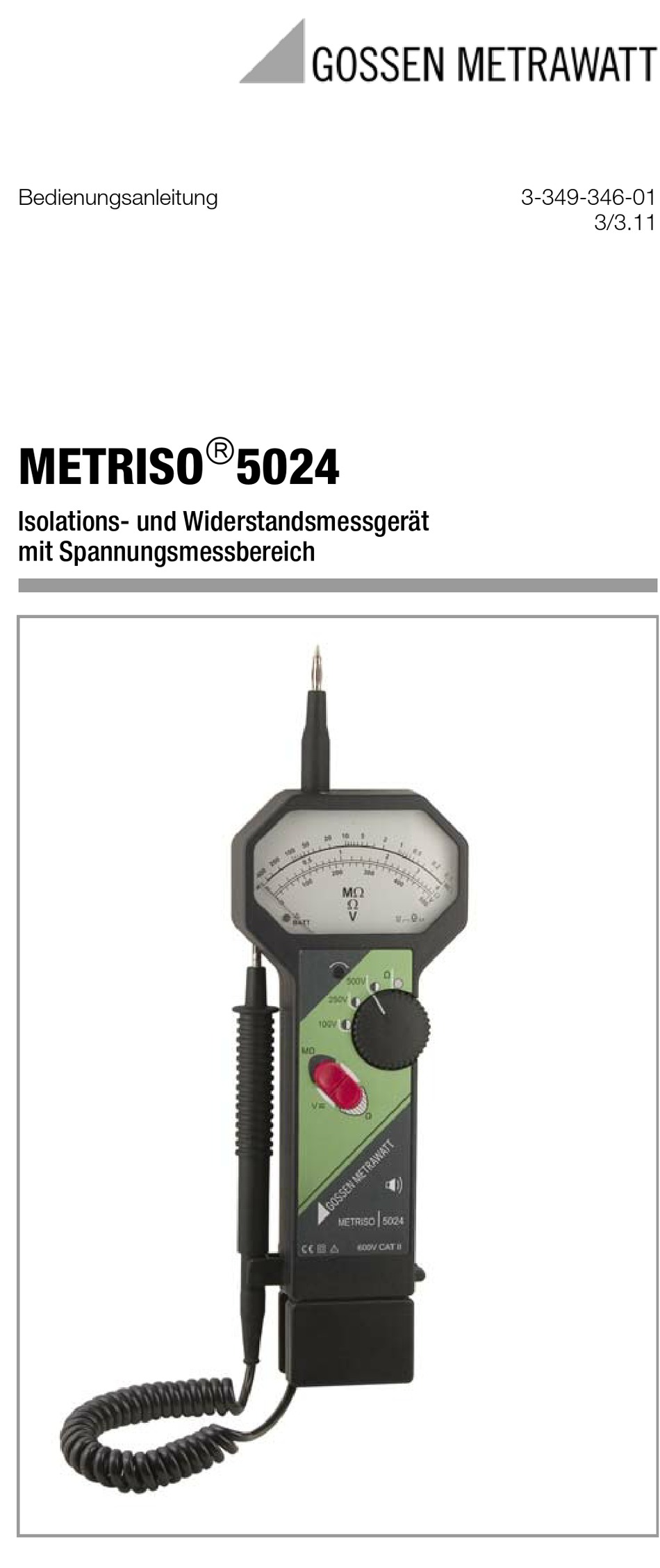

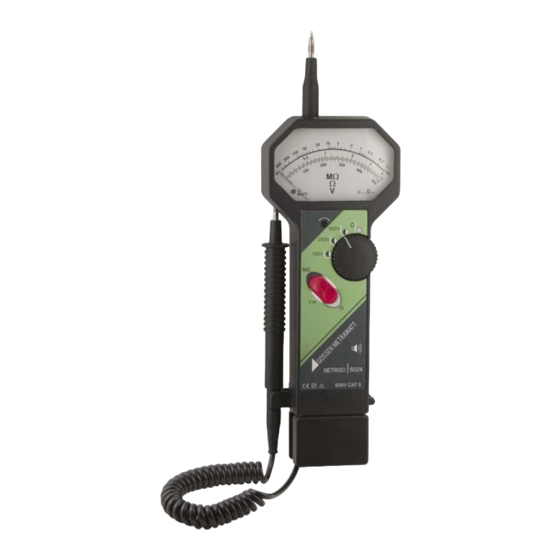

- Seite 1 Bedienungsanleitung 3-349-346-01 3/3.11 METRISO 5024 Isolations- und Widerstandsmessgerät mit Spannungsmessbereich...
- Seite 2 Bild 1 Bedienelemente 1 Messspitze Gehäuse (Pluspol) 2 Skale 2a Justierschraube für mechanische Nullpunkteinstellung 3 Drehschalter für – Ω : Niederohmmessung (Wippschalter in Position Ω) – 100 V/250 V/500 V: Wippschalter in Ruheposition: • Spannungsmessung • Prüfen der Spannungsfreiheit mit Entladung kap. Prüflinge, Wippschalter in Position MΩ: •...
-
Seite 3: Inhaltsverzeichnis
Bedeutung der Symbole auf dem Gerät EG-Konformitätskennzeichnung Durchgängige doppelte oder verstärkte Isolierung Warnung vor einer Gefahrenstelle. (Achtung, Dokumentation beachten!) CAT II Die maximal zulässige Spannung zwischen den Messspitzen (1)/(8) und Erde beträgt 600 V Kategorie II. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Weitere Informationen zur WEEE-Kennzeichnung finden Sie im Internet bei www.gossenmetrawatt.com unter dem Suchbegriff WEEE. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Isolations-Messgerät METRISO 5024 ist gemäß folgender Nor- men gebaut und geprüft: IEC 61010-1/EN 61010-1/VDE 0411-1, IEC 61557-2/EN 61557-2/VDE 0413-2 IEC 61557-4/EN 61557-4/VDE 0413-4 IEC 61326-1/EN 61326-1 IEC 61000-4-2/EN 61000-4-2 IEC 61000-4-3/EN 61000-4-3 IEC 61000-4-4/EN 61000-4-4 IEC 61000-4-5/EN 61000-4-5... -
Seite 5: Vorbereitungen Für Den Betrieb
Prüfen Sie nach dem Auspacken, ob mechanische Beschädigungen vorliegen. Werden die Batterien ins Batteriefach eingelegt, ist das Gerät betriebsbereit. Spannungsversorgung – Batteriewechsel Aus Sicherheitsgründen wird das Gerät METRISO 5024 ausschließ- lich über Batterien versorgt. Das Einlegen bzw. der Wechsel wird wie folgt durchgeführt: Ð... -
Seite 6: Überprüfung Der Gerätefunktionen
Überprüfung der Gerätefunktionen In Ruheposition des Wippschalters (4) wird das METRISO 5024 als Voltmeter betrieben: Ð Die Funktion Voltmeter kann durch Anlegen einer Spannung an beide Messspitzen (1) und (8) überprüft werden (z.B. durch Netz- spannung an der Steckdose). Der Drehschalter muss in einer der Positionen 100 V, 250 V oder 500 V stehen. -
Seite 7: Bedienung
Bedienung Spannungsmessung Achtung! Achten Sie darauf, dass vor dem Anlegen des Messgerätes an Fremdspannung der Batteriekasten ordnungsgemäß am Gerät befestigt ist, da die Batterieanschlusskontakte mit dem Messstromkreis galvanisch verbunden sind! Zur Spannungsmessung wird keine Hilfsenergie benötigt, d.h. es müssen keine Batterien in das Batteriefach eingesetzt sein. Sie können Gleich- und Wechselspannungen bis 500 V messen, ohne Umschaltung zwischen Gleich- und Wechselgröße. -
Seite 8: Messung Des Isolationswiderstandes (Vde 0413 Teil 2/En 61557 Part 2)
Kontaktieren Sie den Prüfling mit den Messspitzen (1) 100 V (Pluspol) und (8) (Minuspol). Ð In der Ruhestellung des Wippschalters dient das METRISO 5024 als Voltmeter zur Überprüfung der Spannungsfreiheit. Direkt nach dem Kontaktieren des Prüflings können Sie feststel- len, ob der Prüfling spannungsfrei ist. -
Seite 9: Niederohmmessung (Vde 0413 Teil 4 / En 61557 Part 4)
Um sicher zu gehen, dass die Grenzwerte des Isolationswider- Bereich MΩ standes, die in den jeweiligen Grenzwert Mindestanzeige* Normen gefordert werden, kei- 0,10 MΩ 0,130 MΩ nesfalls unterschritten werden, 0,25 MΩ 0,325 MΩ 0,40 MΩ 0,520 MΩ muss der maximale Messfehler 0,50 MΩ... -
Seite 10: Wartung - Rekalibrierung
Wartung – Rekalibrierung Gehäuse Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. Batterien Überzeugen Sie sich in regelmäßigen kurzen Abständen, dass die Batterien ihres Gerätes nicht ausgelaufen sind. -
Seite 11: Rekalibrierung
Ð Drehen Sie das Gerät mit dem Bedienteil wieder nach oben und nehmen Sie das Oberteil (Bedienteil) des Gehäuses ab. Ð Nehmen Sie die Sicherung aus dem Halter, z.B. mit Hilfe einer Prüfspitze, und ersetzen Sie diese durch eine neue (eine Ersatzsicherung liegt in der Tragtasche). -
Seite 12: Rücknahme Und Umweltverträgliche Entsorgung
Gerne erstellen wir für Sie in unserem Kalibrierlabor DKD- oder Werkskalibrierungen. Weitere Informationen hierzu finden Sie auf unserer Homepage unter: www.gossenmetrawatt.com (→ Dienstleistungen → DKD-Kalibrier- → FAQs → Fragen und Antworten zur Kalibrierung). zentrum Durch eine regelmäßige Rekalibrierung Ihres Messgerätes erfüllen Sie die Forderungen eines Qualitätsmanagementsystems nach DIN EN ISO 9001. - Seite 13 Referenzbedingungen Gebrauchslage waagrecht +23 °C ±2 K Umgebungstemperatur relative Luftfeuchte 40 ... 60% Frequenz der Messgröße 45 ... 65 Hz (bei Spannungsmessung) Kurvenform d. Netzspannung Sinus (Effektivwert) 5,5 V ±0,5 V Batteriespannung Einflusseffekte unter Nenngebrauchsbedingungen Gesamtfehler durch Batterie, Temperatur und Gebrauchslage = 10% Nenngebrauchsbedingungen 0 ...
-
Seite 14: Reparatur- Und Ersatzteil-Service
Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen unsere jeweiligen Vertretungen oder Niederlas- sungen zur Verfügung.
