- Seite 1 Bedienungsanleitung SECULIFE IA Digitales Leuchtdichte-Messgerät mit 1° Messwinkel M688C 1/12-07...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Inhaltsverzeichnis Seite Anwendung Speicherfunktion 4.5.1 Messwert speichern Anzeige-, Tastenfeld 4.5.2 Messwert ändern Das Anzeigefeld und seine Elemente 4.5.3 Messwert mit Corr speichern Tastenfeld 4.5.4 Messwerte auslesen 4.5.5 Speicher löschen So funktioniert das SECULIFE IA 4.5.6 Messwert speichern ( in Gruppen) Vorbereitung Batteriewechsel weitere Anwendungen... -
Seite 3: Anwendung

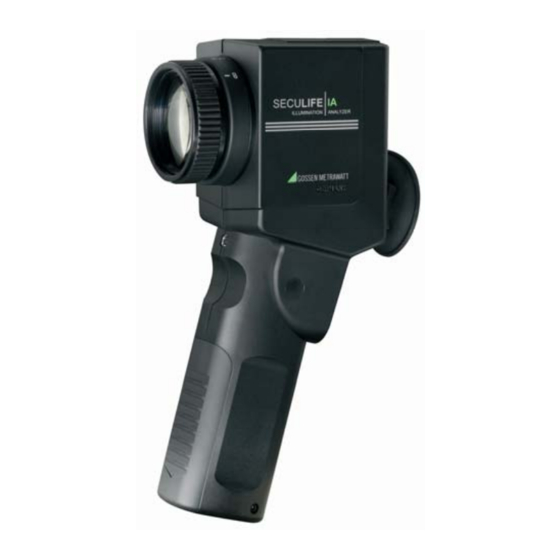

Anwendung Der SECULIFE IA ist ein Präzisionsmessgerät mit einem Messwinkel von 1°. Mit diesem Gerät können Sie Leuchtdichtemessungen in einer Entfernung von 1 m bis ∞ durchführen. Der SECULIFE IA verfügt über eine Spiegelreflexoptik mit einem 15°-Blickfeld, einem scharf markierten 1°-Messkreis in der Mitte und einer Fokussiereinrichtung. - Seite 4 Objektiv mit Schutzfilter oder Nahlinse und Streulichtblende Fokussierring Okular mit Augenmuschel USB-Schnittstelle Bedienfeld Batteriefach Stativgewinde Geräteansicht SECULIFE IA GMC-I Gossen-Metrawatt GmbH...
-
Seite 5: 2.1 Das Anzeigefeld Und Seine Elemente
Anzeigefeld 2.1 Das Anzeigefeld und seine Elemente 1 Speicherplatzanzeige 2 Messwert u. Speicheranzeige 3 Messeinheit 4 Symbol Korrekturfaktor 1 u. 2 5 Symbol Differenz 6 Symbol Verhältnis 7 Symbol prozentuale Abweichung 8 Berechnungswert, Speichergruppe 9 Vorzeichen Berechnungswert 10 Batteriewarnanzeige 11 USB-Kontrolle 12 Funktion Messen 13 Funktion Korrekturfaktor 14 Funktion Messwertspeicher... -
Seite 6: Tastenfeld
Tastenfeld Messtaste Messtaste Funktionstaste Funktions- / Umschalttaste (Lumi - Corr - Mem) (A/B - %A - A-B) Multifunktionsschieber (MFS) So funktioniert der SECULIFE IA Vorbereitung Batterie einsetzen Die Batteriekammer befindet sich auf der Vorderseite am Handgriff des Gerätes. Schieben Sie den Batteriefachdeckel im Handgriff nach unten. Entnehmen Sie mit Hilfe der Lasche den Batteriehalter. -
Seite 7: Selbsttest
Selbsttest Nach dem Einlegen der Batterie führt der Mikrocomputer einen Selbsttest durch. Es erscheint dabei jedes mögliche Anzeigesegment des Anzeigefeldes. Der Displaytest kann durch beliebigen Tastendruck abgebrochen werden. Batteriekontrolle Der SECULIFE IA arbeitet mit zwei 1,5 V-Mignon-Batterien (Alkali-Mangan). Die Kapazitätsanzeige informiert Sie über den Batteriezustand. -
Seite 8: Ändern Der Grundeinstellungen (Dip)
Ändern der Grundeinstellungen An Ihrem SECULIFE IA können Sie die Grundeinstellungen ändern. Diese können Sie über "DIP-Schalter", in der Batteriekammer unter dem Batteriehalter, auswählen. Die Grundeinstellungen können unabhängig miteinander verändert werden DIP Stand. - Comp. - Wahl des Betriebsmodus Standard, Kompakt Mit DIP Stand. -
Seite 9: Speicherplatzanzeige 1000 - Gruppen
DIP Linear - Page - Wahl der Speicherplatzanzeige 1000, Gruppen (vgl. Kapitel 3.5.2 - Seite 19) Mit DIP Linear - Page wählen Sie zwischen der durchgängigen Speicherung von 1000 Messwerten und der strukturierten Speicherung in 10 Gruppen mit jeweils 100 Messwerten. Die Gruppen sind mit P-01 bis P-10 gekennzeichnet. -
Seite 10: Messen
Messen wählen sie die Funktion Lumi an. Blicken Sie durch das Okular des SECULIFE IA, stellen Sie über den Fokussierring am Objektiv Ihr Messfeld scharf ein. Jetzt richten Sie den eingespiegelten Messkreis auf die zu messende Stelle. Diese sollte gleichmäßig ausgeleuchtet sein und im Vergleich zum Messkreis möglichst groß... -
Seite 11: Messen Bezugsgröße
Messen Bezugsgröße Mit ihrem SECULIFE IA haben Sie die Möglichkeit zwei Messwerte miteinander zu vergleichen. Wählen Sie hierzu mit die Funktion Lumi. • Ermitteln Sie wie in 4.2 beschrieben Ihren Messwert A; Der Messwert A dient in den folgenden Funktionen als Referenzwert. -
Seite 12: Verhältnis A/B
4.3.1 Verhältnis A/B Anwendung z.B. bei Kontrastmessung oder Leuchtdichteverteilung am Arbeitsplatz Es wird immer der größere der beiden gemessenen Werte als Dividend herangezogen; • d.h. ist der Messwert B größer als der Messwert A wird das Verhältnis der Messwerte mit B/A berechnet. GMC-I Gossen-Metrawatt GmbH... -
Seite 13: Prozentuale Abweichung %A
4.3.2 Prozentuale Abweichung %A Anwendung z. B. Gleichmäßigkeit von Bildschirmen (Prozentuale Abweichung der Bildschirmecken vom Referenzwert in der Bildschirmmitte). • Je nach Ergebnis ist das Vorzeichen "-" zu beachten usw. GMC-I Gossen-Metrawatt GmbH... -
Seite 14: Differenz A-B
4.3.3 Differenz A-B Sie können direkt die Differenz zwischen Referenzwert A und 2. Messwert B ablesen. Anwendung z. B. Kontrolle von Abweichungen in der Fertigung • Je nach Ergebnis ist das Vorzeichen "-" zu beachten Monitor 1 Monitor 2 Monitor 3 usw. - Seite 15 • Mit dem MFS können Sie zwischen Messwert A und Messwert B umschalten • Mit dem SECULIFE IA und dem Reflexionsstandard (optionales Zubehör) kann der Reflexionsgrad von Decke, Wand und Boden gemessen werden. Die Schätzung mit Reflexions- oder Glanzgradtafeln entfällt somit.
-
Seite 16: Einstellen Von Korrekturfaktoren
Einstellen von Korrekturfaktoren Sie können bis zu zwei unterschiedliche Korrekturfaktoren in das SECULIFE IA eingeben. • Die Benutzerkalibrierung ermöglicht es die schon sehr gute Anpassung an die Augenempfindlichkeit V(λ) zu korrigieren. • Standardmäßig ist in Corr1 der Faktor 1,000 - keine Korrektur - und in Corr2 der Faktor 3.142 eingestellt (Messung der Beleuchtungsstärke mit GOSSEN Reflexionsstandard) Wählen Sie hierzu mit die Funktion Corr. - Seite 17 • In der Funktion Corr2 (voreingestellt: Faktor 3,142) und dem GOSSEN Reflexionsstandard (optionales Zubehör) können Sie mit Ihrem SECULIFE IA Beleuchtungsstärke (Lux oder footcandle) messen • bei der Messung stellt die Anzeigeeinheit auf Beleuchtungsstärke (lx oder fc) um. • Der Faktor 3,142 ergibt sich bei einem optimalen Reflexionsstandard, aus Beleuchtungsstärke (E) = π...
- Seite 18 • Ändern Korrekturwert und in Speicher übernehmen Mess- !!!! speicher löschen! • Messung mit Korrekturwert • Korrekturwerte werden zurückgesetzt, indem gleichzeitig gedrückt werden. GMC-I Gossen-Metrawatt GmbH...
-
Seite 19: Speicherfunktion
Speicherfunktion Der SECULIFE IA besitzt neben dem Anzeigespeicher noch einen Messwertspeicher mit 1000 Speicherplätzen. Diese Funktion ermöglicht Ihnen mehrere Messungen vor Ort vorzunehmen und zu einem späteren Zeitpunkt auszulesen. Die gespeicherten Werte bleiben bei Ausschalten des Gerätes oder bei einem Batteriewechsel erhalten. -
Seite 20: Messwert Ändern
4.5.2 Messwert ändern (Mem-Edit) In der Funktion Mem können sie gespeicherte Messwerte überschreiben. • Mit dem MFS wählen Sie den zu ändernden Speicherplatz an. • halten Sie den Speicherplatz fest (----) • Messen Sie wie in 4.2 beschrieben Ihren neuen Messwert. •... -
Seite 21: Messwert Mit Korrekturfaktor Speichern
4.5.3 Messwert mit Korrekturfaktor speichern Ist ein Korrekturfaktor in Ihrem SECULIFE IA einprogrammiert (vgl. Seite 17), erscheint automatisch eine Anzeige im Display. Mit können Sie jetzt zwischen Corr1 und Corr2 wechseln. Sie können jederzeit durch Drücken von auf Beleuchtungs- stärkemessung mit GOSSEN Reflexionsstandard (optionales Zubehör) umschalten. 4.5.4 Messwert auslesen In der Funktion Mem können sie mit dem MFS durch den Messwertspeicher blättern. -
Seite 22: Messwert Speichern (In Gruppen)
4.5.6 Messwert speichern (in Gruppen) Sie haben ebenso die Möglichkeit Messwerte in 10 Gruppen mit jeweils 100 Speicherplätzen abzulegen. Diese Funktion erreichen Sie durch Umschalten des "DIP Linear - Page" im Batteriefachgehäuse (siehe Seite 9 - DIP Linear - Page Wahl der Speicherplatzanzeige). wählen sie die Funktion Mem an. -
Seite 23: Weitere Anwendungen
Weitere Anwendungen Aufsatzmessung mit Vorsatz (optionales Zubehör) mit dem Vorsatz zur Aufsatzmessung können Sie Ihren SECULIFE IA direkt auf der Monitor- oder Displayoberfläche aufsetzen. Bei Flachbildschirmen empfehlen wir zusätzlich den Adapter zur Aufsatzmessung. Bei empfindlichen Oberflächen wird der Auflagedruck durch die große Oberfläche der Scheibe wesentlich vermindert. -
Seite 24: Zubehör
Zubehör Im Lieferumfang enthalten • Messgerät inkl. UV – Schutzfilter mit Werkskalibrierschein • Aluminiumkoffer inkl. 2 Schlüssel und Tragegurt • 2 x 1,5V Mignon Batterien • Bedienungsanleitung und Kurzbedienungsanleitung • CD-ROM • Objektivschutzdeckel, Okularabdeckung Optionales Zubehör • Nahlinsen: Mit dem SECULIFE IA und dem mitgelieferten Schutzfilter vor dem Objektiv sind Messpunkte in einer Entfernung von 1 m bis ∞... -
Seite 25: Werkskalibrierschein (Im Lieferumfang Enthalten!)
Werkskalibrierschein (im Lieferumfang enthalten!) Die Rückführung der Messergebnisse wird über die Wissenschaftliche Normallampe Wi 41G an das Nationale Normal der PTB in Braunschweig gewährleistet. Je nach Einsatz des Gerätes empfehlen wir ein Kalibrierintervall von 12 bis 24 Monaten. Wenden Sie sich bitte hierzu an unseren Kalibrierservice (Telefon 0911 8602 172). Service –... -
Seite 26: Technische Daten
Technische Daten Leuchtdichtemessgerät, Spiegelreflexoptik mit Sucherdisplay zum Messen von selbstleuchtenden Lichtquellen und reflektierenden Oberflächen Messwinkel 1° Sichtfeld im Sucher 15° diagonal Klassifizierung Klasse B nach DIN 5032 Teil 7, EN 13032, Anhang B und CIE 69 Optisches System Streulichtfehler Umgebungslicht f (u) <... - Seite 27 Messfunktionen Leuchtdichte in cd/m² oder fL (wählbar) Prozentuale Abweichung der Leuchtdichte Speicherfunktion MEM Korrekturwerteungabe CORR Messung der Beleuchtungsstärke (Lux) mit GOSSEN-Reflexionsstandard (optionales Zubehör) Schnittstelle USB 2.0 (USB 1.1-kompatibel) Bedienelemente einfache Bedienung über 4 Tasten und 1 Schiebeschalter Konfiguration über DIP-Schalter im Batteriefach Betriebstemperatur 0 °C bis 50 °C, gemäß...
- Seite 28 Wichtigste Fehlergrenzen beim SECULIFE IA Zulässige Fehlergrenze Fehler Merkmal - Bezeichnung nach DIN 5032 Teil 7 nach DIN 5032 Klasse B SECULIFE IA ≤ 3,0 % V(λ)-Anpassung - f ≤1,5 % Einfluß der Umfeldleuchtdichte - f ≤ 1,5 % Linearitätsfehler - f Temperaturkoeffizient - α...
- Seite 29 EG - KONFORMITÄTSERKLÄRUNG - DECLARATION OF CONFORMITY Dokument-Nr./ Document.No.: 107/2007 Hersteller/ Manufacturer: GOSSEN Foto- und Lichtmesstechnik GmbH Anschrift / Address: Lina-Ammon-Str.22 90471 Nürnberg Produktbezeichnung/ Product name: Leuchtdichtemessgerät/Luminance Meter Typ / Type: SECULIFE IA USB Bestell-Nr / Order No: M508G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender Normen: The above mentioned product has been manufactured according to the regulations of the following European directives proven through complete compliance with the following standards:...
- Seite 30 Gedruckt in Deutschland – Änderungen vorbehalten GOSSEN Foto- und Lichtmesstechnik GmbH Lina-Ammon-Str.22 90471 Nürnberg Telefon: 0911-8602-181 Telefax: 0911-8602-142 Email: info@gossen-photo.de GMC-I Gossen-Metrawatt GmbH...
