Bedienungsanleitung
3-348-776-02
Operating Instructions
8/11.13
Mode d'emploi
METRAOHM413
Niederohm-Widerstandsmessgerät
Low impedance resistance measurement instrument
Ohmmètre pour faible résistance
GMC-I Messtechnik GmbH
Südwestpark 15
90449 Nürnberg • Germany
Phone+49 911 8602-111
Fax
+49 911 8602-777
E-Mail info@gossenmetrawatt.com
www.gossenmetrawatt.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt METRAOHM 413
Inhaltszusammenfassung für Gossen MetraWatt METRAOHM 413

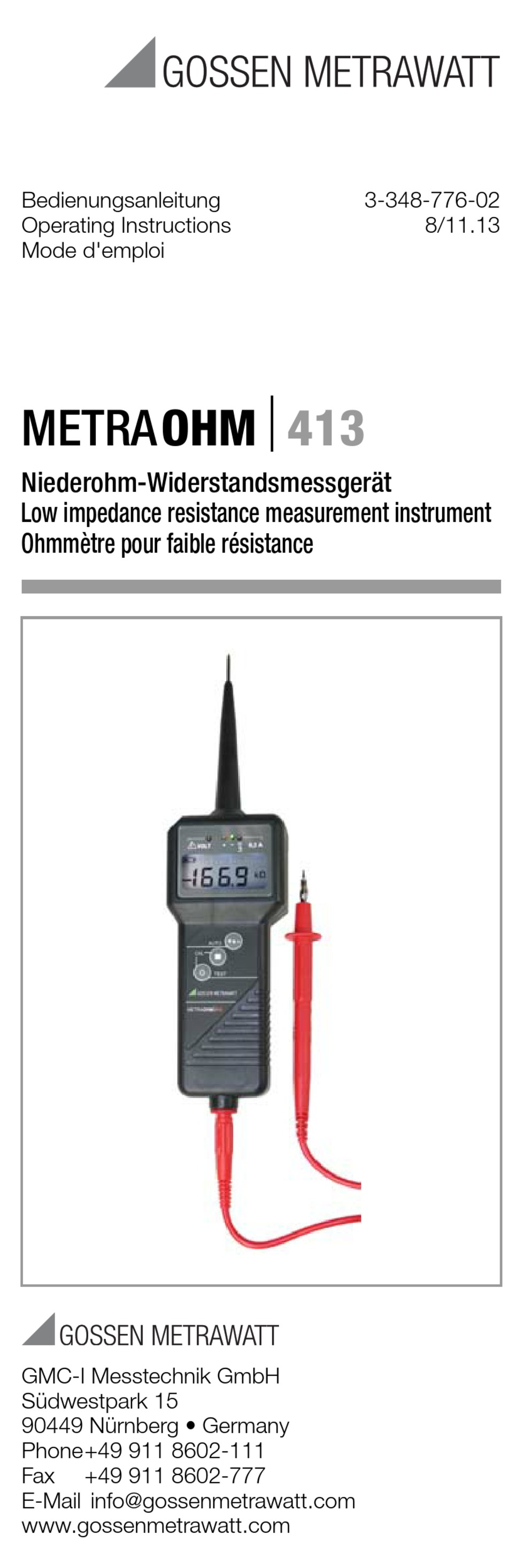

- Seite 1 Bedienungsanleitung 3-348-776-02 Operating Instructions 8/11.13 Mode d'emploi METRAOHM413 Niederohm-Widerstandsmessgerät Low impedance resistance measurement instrument Ohmmètre pour faible résistance GMC-I Messtechnik GmbH Südwestpark 15 90449 Nürnberg • Germany Phone+49 911 8602-111 +49 911 8602-777 E-Mail info@gossenmetrawatt.com www.gossenmetrawatt.com...
- Seite 2 – Ein-/Ausschalten, siehe Kap. 3 – Selbsttest, siehe Kap. 3 – Nullabgleich (zus. mit Taste ), siehe Kap. 4.2 – Nullabgleich (zus. mit Taste ), siehe Kap. 4.2 – Messen (Taste gedrückt halten) – Polaritätswechsel, siehe Kap. 4.3.2 – Messwerte abrufen, siehe Kap. 4.3.2 –...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Anwendung ..........3 Sicherheit ........... 4 Inbetriebnahme .......... 4 Messen und Prüfen ........5 Messaufbau ............5 Nullabgleich ............5 Messen ..............7 Technische Daten ........9 Wartung ........... 10 Batterie .............. 10 Stecker, Buchsen und Kontakte ......10 Gehäuse ............ -
Seite 4: Sicherheit
Sicherheit Sie haben sich für ein Messgerät entschieden, dass Ihnen ein hohes Maß an Sicherheit bietet. Es entspricht den Bestimmungen EN/IEC 61557-1+4 (VDE 0413 Teil 1+4) und EN/IEC 61010. Um eine gefahrlose und richtige Anwendung sicherzu- stellen, ist es unerlässlich, dass Sie diese Bedienungs- anleitung vor der ersten Anwendung vollständig lesen. -
Seite 5: Messen Und Prüfen
Selbsttest Beim Einschalten Taste gedrückt halten. Wenn alle Segmente der LCD und 3 LEDs leuch- ten sowie ein Signalton ertönt und nach Loslassen der Taste erscheint und grüne LED + leuchtet, so ist das Gerät in Ordnung. Fällt bei der Eigenüberprüfung eine Anzeige auch nur teilweise aus oder wird keine Funktionsbereit- schaft angezeigt, darf das Messgerät nicht mehr verwendet werden und muss zur Reparatur einge-... - Seite 6 Kompensation erfolgt automatisch für alle Mess- bereiche mit 1 A ... 200 mA. Der manuell vorzunehmende Nullabgleich ist auch dann erforderlich, wenn dieselbe Messleitung nach einiger Zeit wiederverwendet wird, um Tempera- tureinflüsse zu berücksichtigen. Ð Klemmen Sie die Messleitung gut leitend an den Bezugserder an (mögliche Korrosion zuvor entfernen!).
-
Seite 7: Messen
Klemme der Messleitung durchzuführen. Das Ergebnis sollte für beide Polaritäten kleiner 0,04 sein. Aufgerollte Leitungen können Fehlmessungen durch Induktivitäten verursachen. Messen Nach Messaufbau und Nullabgleich ist das Mess- gerät in Verbindung mit der abgeglichenen Leitung (siehe Kap. 4.2) messbereit. Es können Standard- messungen mit oder ohne Polwechsel sowie Kurz- messungen durchgeführt werden. - Seite 8 Abruf der beiden Messwerte Ð Rufen Sie mit der Taste den gespeicherten positiven und negativen Messwert ab und ver- gleichen Sie beide. Sollten die Werte stark voneinander abweichen, liegen voraussichtlich galvanische Spannungen ab ca. 15 V an. Ð Wiederholen Sie beide Messungen. Bei gleichem Ergebnis ist der Mittelwert zwischen + und –...
-
Seite 9: Technische Daten
• Zwischen 15 V und 400 V ertönt zusätzlich ein Intervallton als Warnsignal Hinweis! Bei Spannungen unterhalb von 15 V wird ein Wert eingeblendet, der von der tat- sächlich anliegenden Spannung erheblich abweichen kann, da dieses Widerstands- messgerät nicht als Spannungsmessgerät konzipiert ist. -
Seite 10: Wartung
Wartung Batterie Achtung! Eine verbrauchte Batterie darf nicht im Gerät verbleiben. Bei ausgelaufener Batte- rie müssen Sie das Elektrolyt vollständig entfernen. Entsorgen Sie die Batterien umweltgerecht! Der aktuelle Zustand der Batterie wird über die dreistufige Batterieanzeige im Display angezeigt. Bei voller Ladung werden alle drei Segmente ein- geblendet. -
Seite 11: Rücknahme Und Umweltverträgliche Entsorgung
sowie im Baustelleneinsatz mit häufiger Transport- beanspruchung und großen Temperaturschwan- kungen, empfehlen wir ein relativ kurzes Kalibrierintervall von 1 Jahr. Wird Ihr Messgerät überwiegend im Laborbetrieb und Innenräumen ohne stärkere klimatische oder mechanische Beanspruchungen eingesetzt, dann reicht in der Regel ein Kalibrierintervall von 2-3 Jahren. Bei der Rekalibrierung* in einem akkreditierten Kalibrierlabor (DIN EN ISO/IEC 17025) werden die Abweichun-... -
Seite 12: Reparatur- Und Ersatzteil-Service
Reparatur- und Ersatzteil-Service Kalibrierzentrum* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 D-90471 Nürnberg Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com Diese Anschrift gilt nur für Deutschland. Im Ausland stehen Ihnen unsere jeweiligen Vertre- tungen oder Niederlassungen zur Verfügung.
