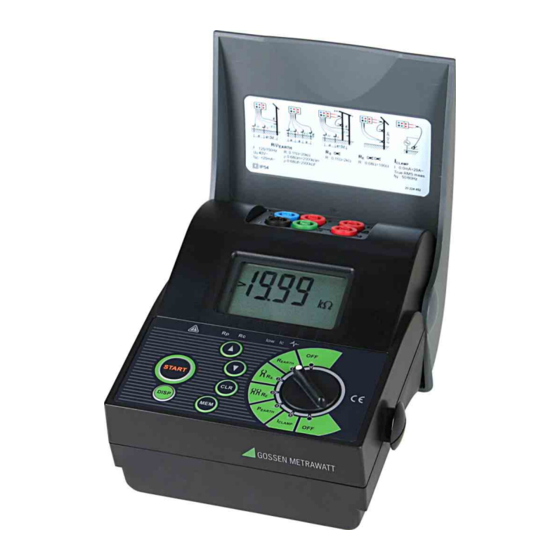

- Seite 1 Bedienungsanleitung GEOHM 5 Erdungsmessgerät 3-349-418-01 1/7.07...
- Seite 2 Bedeutung der Symbole auf dem Gerät Durchgängige doppelte oder verstärkte Isolierung Warnung vor einer Gefahrenstelle, (Achtung, Dokumentation beachten !) Gefahr des elektrischen Schlags! Das CE-Kennzeichen auf Ihrem Gerät bestätigt, dass dieses Gerät die EU-Richtlinien hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
-
Seite 3: Inhaltsverzeichnis
GEOHM 5 Inhaltsverzeichnis Einführung.................... 4 Beschreibung ......................4 Warnungen ......................4 Liste der gemessenen Parameter...............5 Anwendbare Normen ..................5 Gerätebeschreibung ................6 Gehäuse ......................6 Frontplatte......................6 Buchsenplatte .....................8 Geräteunterseite ....................8 Anzeige .......................9 Erdungswiderstand ...................10 2.6.1 Standard-Drei-/Vier-pol-Prüfmethode ..............10 2.6.2 Vier-Leiter-Prüfmethode mit empfindlicher Stromzange ........13 2.6.3... -
Seite 4: Einführung
GEOHM 5 Einführung 1 Einführung Herzlichen Glückwunsch und vielen Dank, dass Sie sich für ein Messgerät von GMC-I Gossen-Metrawatt GmbH entschieden haben. Es misst den Erdungswiderstand nach allen gängigen Methoden und bestimmt den spezifischen Erdwiderstand, der entscheidend ist für die gute Erdung, besonders während der Dimensionierung der Anlage. -
Seite 5: Liste Der Gemessenen Parameter
GEOHM 5 Einführung Liste der gemessenen Parameter Parameter Funktionsschalter Verwendetes Zubehör Spezifischer Erdwiderstand 4 Erdspieße und 4 Mess- EARTH leitungen (Klassische Vier-Leiter- Methode nach Wenner) Selektiver Erdungswiderstand Vier Erdspieße, 4 Messleitungen, (Zange) (Klassische Vier-Leiter- eine Messzange Methode mit zusätzlicher Messzange) -
Seite 6: Gerätebeschreibung
GEOHM 5 Gerätebeschreibung 2 Gerätebeschreibung Gehäuse Das Gehäuse des Prüfgerätes besteht aus schlagfestem Kunststoff. Die Schutzklasse ist im Anhang Spezifikationen angegeben. Das Gehäuse besteht aus dem eigentlichen Gehäuse für die Messelektronik und einem beweglichen Deckel, der nicht entfernt werden kann, also auch nicht verloren geht. -
Seite 7: Erklärung Zum Bild
GEOHM 5 Gerätebeschreibung Erklärung zum Bild 1: LCD - Display CURSOR UP/Taste für: ♦ Weiterschaltung der Speicheradresse MEM um eine Zelle je Tastendruck ♦ Anzeige des letzten Messergebnisses ♦ Anwählen der Grundeinstellungen ♦ In Betriebsart spez. Erdwiderstand: Erhöhung der Distanz »a« zwischen den Erdspießen... -
Seite 8: Buchsenplatte
GEOHM 5 Gerätebeschreibung Buchsenplatte = 0V! erlaubt Bild 2. Anschlussfeld Erläuterung: Prüfbuchsen: ♦ Blau – Prüfbuchse H ♦ Schwarz – Prüfbuchse E ♦ Rot - Prüfbuchse S ♦ Grün - Prüfbuchse ES Zangenanschlüsse C1 and C2 RS 232 Stecker (Verbindung zum PC) Batterielade-Stecker An die Prüfbuchsen werden die Prüfleitungen angeschlossen. -
Seite 9: Anzeige
GEOHM 5 Gerätebeschreibung Erklärung zu Bild 3: Kunststoffgehäuse Verschlussschrauben für Batteriefach-Deckel, 4 Stück Batteriefach-Deckel Warnhinweise Platz für Geräteaufkleber Kunststoffhalter für Tragegurt Anzeige Meldungen und Ergebnisse erscheinen auf dem großen LCD–Display, unter Verwendung der Ziffernanzeige, aber auch mit Hilfe von speziellen Symbolen. Das folgende Bild enthält alle möglichen Display-Segmente und die zur Verfügung... -
Seite 10: Erdungswiderstand
GEOHM 5 Gerätebeschreibung Messwertspeicher voll! Letztes Ergebnis auf diesem Speicherplatz – keine weiteren Daten Erstes Ergebnis auf diesem Speicherplatz - keine weiteren Daten Serielle Datenübertragung aktiv Grundeinstellung – Auswahl der Netzfrequenz Grundeinstellung – Auswahl der Einheit für Erdwiderstand t ┌┐, t ┌─┐... - Seite 11 GEOHM 5 Gerätebeschreibung Schritt 1 ♦ Verbinden Sie die Prüfleitungen wie in folgenden Bildern angedeutet : schwarz >5d Bild 5. Verbindung mit 20 m-Standard-Prüfleitungen >5d Bild 6. Verbindung mit (optionalen) 50 m-Prüfleitungen Gesamtwiderstand: R // R // R // R Erdges die Übergangswiderstände...
- Seite 12 GEOHM 5 Gerätebeschreibung Ω Bild 7. Anzeige Erdungswiderstand Schritt 3 Drücken Sie die START-Taste und lesen das Ergebnis ab. Wenn Sie die Starttaste gedrückt halten, macht das Gerät Dauermessungen, bis Sie die Startaste wieder loslassen (z. B. nachdem sich das Ergebnis stabilisiert hat).
-
Seite 13: Vier-Leiter-Prüfmethode Mit Empfindlicher Stromzange
GEOHM 5 Gerätebeschreibung 2.6.2 Vier-Leiter-Prüfmethode mit empfindlicher Stromzange Messung des selektiven Erdwiderstandes, (Stromzange E-Clip 1) Wenn in einem Erdungssystem mehrere Erder parallel geschaltet sind (siehe Bild 8), dann ist die Kenntnis über die Qualität der einzelnen Erder besonders wichtig. Besonders wichtig wird dieser Zustand, wenn das Erdungssystem auch für den Schutz vor atmosphärischer Entladung vorgesehen ist, denn jede Induktivität innerhalb des... - Seite 14 GEOHM 5 Gerätebeschreibung Schritt 2 Stellen Sie den Funktionswahlschalter in Position “, folgende Anzeige erscheint: ” Ω Bild 9 Anzeige Erdungswiderstand Schritt 3 Drücken Sie die Starttaste und lesen das Ergebnis ab. (Wenn Sie mehr als eine Messung durchführen wollen, dann halten Sie die Taste START gedrückt (Dauermessung).
-
Seite 15: Prüfung Des Erdungswiderstandes Mit Zwei Stromzangen
GEOHM 5 Gerätebeschreibung und signalisiert so, dass das Ergebnis dieser Messung unter Umständen fehlerhaft ist! Das Problem kann bei sehr großen Blitzschutzsystemen auftreten oder bei Tiefenerdern mit sehr großem Widerstand. ♦ Bei einem Stromrauschen von größer als etwa 2,1 A durch die Zange zeigt der Cursor auf das Symbol „... - Seite 16 GEOHM 5 Gerätebeschreibung Schritt 1 ♦ Verbinden Sie die Stromzangen mit dem Prüfgerät und bringen Sie die Zangen am Erdungssystem an wie im Bild gezeigt. (Der Abstand zwischen den Stromzangen soll mindestens 30 cm betragen). Empf Standardzange r..Vergewissern Sie sich...
-
Seite 17: Der Abgleich Von Stromzangen Von Drittherstellern (Wenn Als Generatorzange Genutzt)
GEOHM 5 Gerätebeschreibung ACHTUNG ! ♦ Wenn das Messergebnis außerhalb des Messbereiches liegt (z. B. bei offenen Messleitungen), wird > 99,9 Ω angezeigt! ♦ Falls der durch die empfindliche Stromzange gemessene Strom kleiner als 0,5 mA ist, erscheint der Cursor bei Low I (niedriger Strom I ), d. -
Seite 18: Spezifischer Erdwiderstand
GEOHM 5 Gerätebeschreibung Spezifischer Erdwiderstand Ausgangsbasis für richtige Dimensionierung Berechnung Erdungssystems (erforderliche Länge und Oberflächen, sinnvolle Tiefe für die Tiefenerder usw.) ist es wichtig, den spezifischen Erdwiderstand an der betreffenden Stelle zu messen. Die vier Erdspieße sind in gleichem Abstand (Genauigkeit < 5%) in die Erde zu treiben. - Seite 19 GEOHM 5 Gerätebeschreibung Schritt 2 ♦ Drehen Sie den Funktionswahlschalter auf Position ρ und die folgende EARTH Anzeige erscheint: Ω Bild 14. Anzeige spezifischer Erdwiderstand Schritt 3 ♦ Programmieren Sie die Basisdistanz “ a ” also die 3-mal gleiche Distanz zwischen den Erdspießen.
- Seite 20 GEOHM 5 Gerätebeschreibung Wiederholen Sie die Messung mit veränderter Entfernung oder Orientierungsrichtung der Erdspieße. Vermessen Sie die Entfernung zwischen den Erdspießen mit Sorgfalt und programmieren Sie die Distanz „ a ” im Gerät neu, wenn Sie eine andere als die programmierte Entfernung verwenden.
-
Seite 21: Strommessung (True Rms)
GEOHM 5 Gerätebeschreibung Strommessung (True RMS) In größeren Blitzschutz- und Erdungsanlagen mit vielen parallelen Tiefenerdern und Verbindungen und daran angeschlossenen Anlagen kann es leicht zu vagabundierenden Strömen kommen. Die Kurvenform solcher Ströme ist in der Regel nicht sinusförmig, weil sie sich aus nicht sinusförmigen Quellen speisen. - Seite 22 GEOHM 5 Gerätebeschreibung HPA....Haupt-Potential- ausgleichschiene PE....PE-Sammelschiene PE 2 Bild 18. Typische Messanordnung mit Stromzange E-Clip 1 auf der Suche nach Installationsfehlern Schritt 3 Dauermessung aktiviert, Anzeige aktueller Messwerte. Stopp des Messvorgangs, der letzte Messwert bleibt in der Anzeige erhalten. ♦ Speichern und Abrufen von Messergebnissen, siehe Kap. 3.1.1...
-
Seite 23: Der Messwertspeicher
GEOHM 5 Der Messwertspeicher 3 Der Messwertspeicher Die Speicherstruktur Der Messwertspeicher ist organisiert in Gruppen von Messwerten. Insgesamt steht Speicher für 250 Messergebnisse zur Verfügung. Eine adressierbare Speicherzelle kann ein Messergebnis oder eine Gruppe beliebig vieler Messergebnisse aufnehmen. Im Extremfall kann eine Speicherzelle alle Messergebnisse enthalten, wenn es keinen Grund gibt, sie z. -
Seite 24: Speichern Von Messergebnissen
GEOHM 5 Der Messwertspeicher Zuordnung der Messergebnisse und Parameter zu einem Funktionscode Diese Liste gibt Ihnen einen Überblick über die unter einem Funktionscode (FC) mit dem Messergebnis gespeicherten Nebenergebnisse und Parameter. Mess- FC Gespeicherte Mess- FC Gespeicherte Funktion Daten und Parameter... -
Seite 25: Abfrage Gespeicherter Messergebnisse
GEOHM 5 Der Messwertspeicher Messergebnis, soweit vorhanden Nebenergebnisse oder Parameter und natürlich der Funktionscode (Art der Messung/Messfunktion) werden alle gleichzeitig gespeichert. Weitere Messergebnisse können unter derselben Speicheradresse abgelegt werden, unabhängig von der Messfunktion, jeweils durch zweimaliges Drücken der MEM-Taste nach Ende der Messung. - Seite 26 GEOHM 5 Der Messwertspeicher Wählen Sie die gewünschte Adresse Die Speicheradresse blinkt nicht mehr. Jetzt erscheinen nacheinander Funktionscode und gespeichertes Messergebnis. Ω Rufen Sie über die Taste DISP Nebenergebnisse und Parameter ab. Ω So erreichen Sie andere, unter dieser Adresse gespeicherte Messergebnisse mit allen Daten.
-
Seite 27: Löschen Gespeicherter Messergebnisse
GEOHM 5 Der Messwertspeicher 3.1.3 Löschen gespeicherter Messergebnisse Gespeicherte Daten können auf zwei Arten gelöscht werden: • Alle Daten können in einem Schritt gelöscht werden • Der zuletzt gespeicherte Datensatz kann gelöscht werden Vorgehensweise bei der Löschung Drücken und halten, von CLR : Clr MEM / ALL MEM werden wechselnd eingeblendet (ca. -
Seite 28: Rs 232 - Datenübertragung
GEOHM 5 Der Messwertspeicher RS 232 - Datenübertragung Gespeicherte Messergebnisse können zu einem PC übertragen werden, um dort gespeichert oder für ein Prüfprotokoll aufbereitet zu werden. Die Software SmartLink (in Vorbereitung, optional) ist für die Datenübertragung erforderlich. Vorbereitung zur Datenübertragung ♦... -
Seite 29: Geräte-Reset
GEOHM 5 Der Messwertspeicher Geräte-Reset Sie können Ihre bisher vorgenommenen Änderungen (siehe Kap. 3.4) rückgängig machen und die Standardeinstellungen (Werkseinstellungen, siehe unten stehende Tablle) wieder aktivieren. Dies kann in folgenden Fällen sinnvoll sein: ♦ nach Auftreten von Software- oder Hardwareproblemen ♦... -
Seite 30: Allgemeine Einstellungen Für Die Erstinstallation
GEOHM 5 Der Messwertspeicher Allgemeine Einstellungen für die Erstinstallation Im Normalfall ist in einem Erdungssystem immer ein Spannungs- und Stromrauschen vorhanden, meist verursacht durch Spannungen in der Nähe. Die Frequenz der Netze ist unterschiedlich in den verschiedenen Gegenden der Welt (50 Hz in Europa und in anderen Ländern 60 Hz). - Seite 31 GEOHM 5 Der Messwertspeicher Wählen Sie den Algorithmus und bestätigen Sie diese Wahl ebenfalls mit der Taste START . Das Gerät ist jetzt messbereit. Merke: Die Störunterdrückung des Prüfgerätes ist für normale Verhältnisse und Standard- Algorithmus ausreichend. Verwenden Sie den mittelwertbildenden Algorithmus nur, wenn die Stabilität der Messergebnisse nicht ausreicht, hierbei wird die Messzeit bis auf 20 s verlängert.
-
Seite 32: Wartung
GEOHM 5 Wartung 4 Wartung Batterien Das Batterie -Symbol - in der linken oberen Ecke des LCD-Displays signalisiert, dass die Batterie entladen ist (U < 4,2 V). In diesem Fall sind sofort neue Batterien einzusetzen, um zuverlässige Messergebnisse zu erhalten. -
Seite 33: Reinigung
GEOHM 5 Wartung Um zu gewährleisten, dass die Daten während eines Batteriewechsels nicht verloren gehen, handeln Sie wie folgt: ♦ Lösen Sie alle Anschlusskabel ♦ Schalten Sie das Gerät aus ♦ Ersetzen Sie die Batterien in weniger als einer Minute ♦... -
Seite 34: Technische Spezifikation
GEOHM 5 Technische Spezifikation 5 Technische Daten Messfunktionen Erdungswiderstand Vier-Leiter-Methode (0,11 . . . 19,99 k) Ω Messbereich R Genauigkeit Anzeigeumfang (Ω) Auflösung (Ω) 0,00 . . . 19,99 0,01 ±(2 % v. MW + 3 Digit) 20,0 . . . 199,9 200 . - Seite 35 GEOHM 5 Technische Spezifikation Erdungswiderstand mit 2 Stromzangen Betriebsmessabweichung* Anzeigeumfang (Ω) Auflösung (Ω) ±(10 % v.MW. +2 Digit) 0,0 . . . 19,9 ±(20 % v.MW.) 20 . . . 100 *Entfernung zwischen den Stromzangen > 30 cm ±(10 % v. MW +10Digit) Zusätzlicher Fehler beim geringsten Stromrauschen mit Warnsymbol...
-
Seite 36: Allgemeine Daten
GEOHM 5 Technische Spezifikation Allgemeine Daten Stromversorgung Batterien .............. 6 Vdc (4 × 1,5 V nach IEC LR14) oder Akkus..........4,8 V dc (4 × 1,2 V NiCd, NiMH nach IEC LR14) Ladespannung ......................1,2 V Ladestrom ......................350 mA Ladezeit......................14 Stunden Akkukapazität ....................3500 mAh... -
Seite 37: Lieferumfang
Ausgang: 4,8 V DC 350 mA Eine Ladeanzeige signalisiert den Ladevorgang. Der Akkupack wird solange geladen, wie das Ladenetzteil am GEOHM 5 angeschlossen bleibt. Um eine Überladung zu vermeiden, sollten Sie den Ladevorgang nach 14 Stunden beenden. Mit diesem Ladenetzteil dürfen keine Lithium-Ionen-Akkupacks aufgeladen werden! Akkupack: 4 ×... -
Seite 38: Reparatur- Und Ersatzteil-Service Dkd-Kalibrierlabor Und Mietgeräteservice
GEOHM 5 Technische Spezifikation 7 Reparatur- und Ersatzteil-Service DKD-Kalibrierlabor* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Gossen-Metrawatt GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Germany Telefon +49 911 8602-0 Telefax +49 911 8602-253 E-Mail service@gossenmetrawatt.com Diese Anschrift gilt nur für Deutschland. -
Seite 39: Produktsupport
GEOHM 5 Technische Spezifikation 8 Produktsupport Bitte wenden Sie sich im Bedarfsfall an: GMC-I Gossen-Metrawatt GmbH Hotline Produktsupport Telefon +49 911 8602-112 Telefax +49 911 8602-709 E-Mail support@gossenmetrawatt.com... - Seite 40 GEOHM 5 Technische Spezifikation Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet Telefon +49 911 8602-111 GMC-I Gossen-Metrawatt GmbH Telefax +49 911 8602-777 Thomas-Mann-Str. 16-20 E-mail info@gossenmetrawatt.com 90471 Nürnberg • Germany www. gossenmetrawatt.com...
