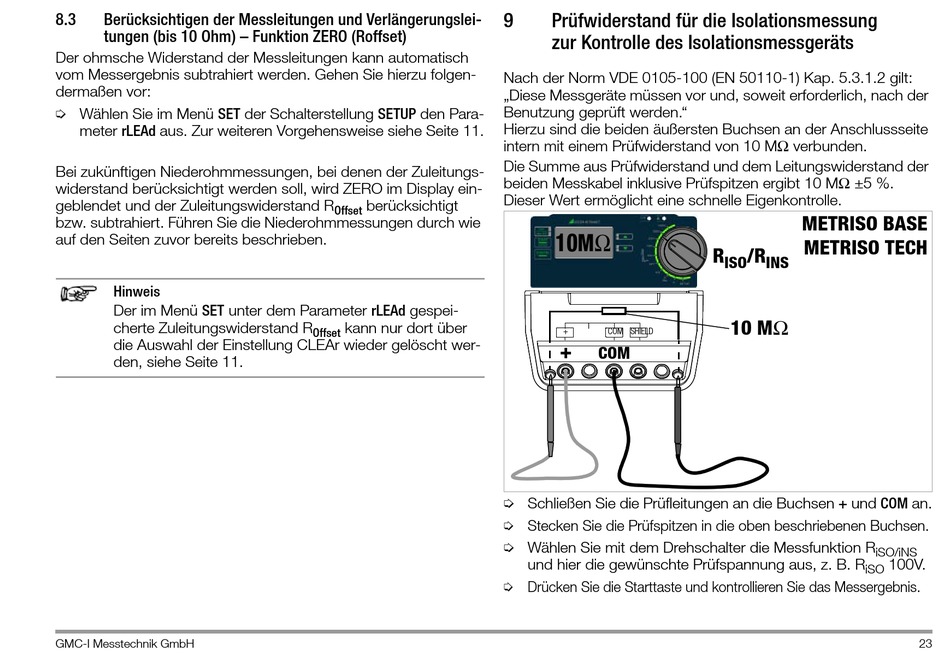

8.3
Berücksichtigen der Messleitungen und Verlängerungslei-
tungen (bis 10 Ohm) – Funktion ZERO (Roffset)
Der ohmsche Widerstand der Messleitungen kann automatisch
vom Messergebnis subtrahiert werden. Gehen Sie hierzu folgen-
dermaßen vor:
Ð Wählen Sie im Menü SET der Schalterstellung SETUP den Para-
meter rLEAd aus. Zur weiteren Vorgehensweise siehe Seite 11.
Bei zukünftigen Niederohmmessungen, bei denen der Zuleitungs-
widerstand berücksichtigt werden soll, wird ZERO im Display ein-
geblendet und der Zuleitungswiderstand R
bzw. subtrahiert. Führen Sie die Niederohmmessungen durch wie
auf den Seiten zuvor bereits beschrieben.
Hinweis
Der im Menü SET unter dem Parameter rLEAd gespei-
cherte Zuleitungswiderstand R
die Auswahl der Einstellung CLEAr wieder gelöscht wer-
den, siehe Seite 11.
GMC-I Messtechnik GmbH
berücksichtigt
Offset
kann nur dort über
Offset
9
Prüfwiderstand für die Isolationsmessung
zur Kontrolle des Isolationsmessgeräts
Nach der Norm VDE 0105-100 (EN 50110-1) Kap. 5.3.1.2 gilt:
„Diese Messgeräte müssen vor und, soweit erforderlich, nach der
Benutzung geprüft werden."
Hierzu sind die beiden äußersten Buchsen an der Anschlussseite
intern mit einem Prüfwiderstand von 10 MΩ verbunden.
Die Summe aus Prüfwiderstand und dem Leitungswiderstand der
beiden Messkabel inklusive Prüfspitzen ergibt 10 MΩ ±5 %.
Dieser Wert ermöglicht eine schnelle Eigenkontrolle.
10MΩ
+
COM SHIELD
+
COM
Ð Schließen Sie die Prüfleitungen an die Buchsen + und COM an.
Ð Stecken Sie die Prüfspitzen in die oben beschriebenen Buchsen.
Ð Wählen Sie mit dem Drehschalter die Messfunktion R
und hier die gewünschte Prüfspannung aus, z. B. R
Ð Drücken Sie die Starttaste und kontrollieren Sie das Messergebnis.
METRISO BASE
METRISO TECH
R
/R
ISO
INS
10 MΩ
iSO/iNS
100V.
iSO
23
