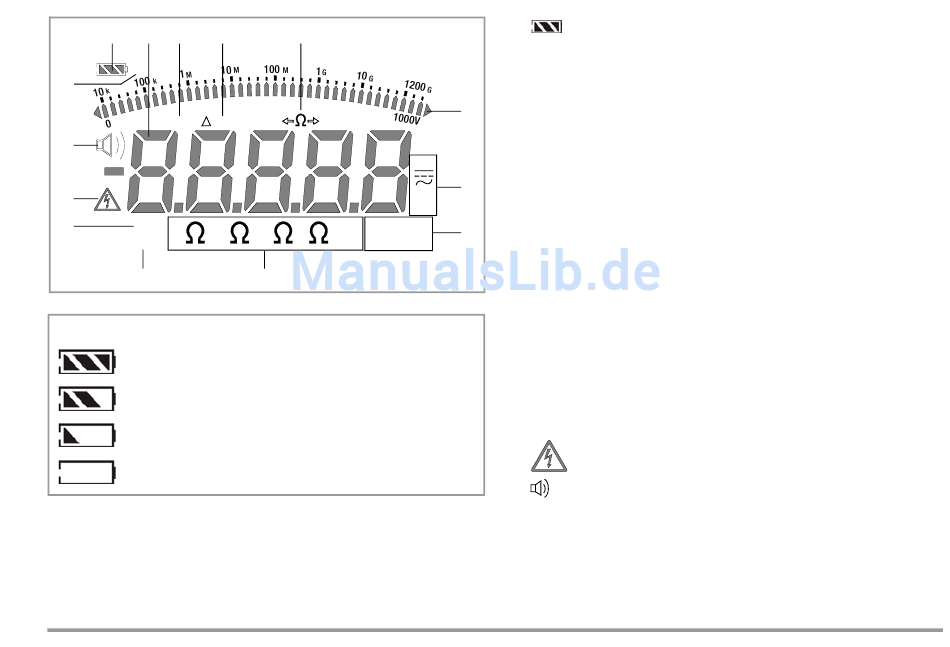

Symbole der Digitalanzeige
1
2
3
4
ON
14
Rlo>10%
MAN
13
12
11
DATA
M
k
ZERO
10
Batteriekontrollanzeige
Batterie voll
Batterie OK
Batterie schwach
Batterie (fast) leer, U < 8,5 V
GMC-I Messtechnik GmbH
5
DC
AC
TRMS
2500V
G
T
V
k
ISO
1000V
9
1
Batteriekontrollanzeige
2 Digitalanzeige mit Komma- und Polaritätsanzeige
3 MAN:
Niederohmmessung:
manuelle Messbereichsumschaltung aktiv
6
4 Rlo:
Niederohmmessung:
Sonderfall der automatischen Niederohmmessung
mit Messung in beiden Stromrichtungen:
bei ΔRlo> 10% werden beide Messwerte eingeblendet
7
5
Niederohmmessung:
Polaritätswechselanzeige (Änderung der Stromrichtung)
Ω→ oder ←Ω
8
6 Zeiger für Analoganzeige: Bargraph oder Pointer
siehe Parameter A.diSP Seite 12
eingeblendetes Dreieck: Anzeige für Messbereichsüberschreitung
7 DC/AC: gewählte Stromart
8 ISO xxxV: Isolationswiderstandsmessung: gewählte Prüfspannung
9 Ω V
Messeinheit
10 ZERO:
Leitungsabgleich für Niederohmmessung aktiv,
siehe Parameter rLEAd Seite 11
11 DATA:
blinkt: während der Messung
statisch: Messwert stabil
12
Warnung vor gefährlicher Spannung:
U > 50 V AC/DC
13
Signalton (beeper) aktiv für Grenzwertüberschreitung,
siehe Parameter bEEP Seite 12
14 ON
Messgerät = dauernd EIN
(außer in Schalterstellung OFF)
siehe Parameter APOFF Seite 12
5
