GBM-1

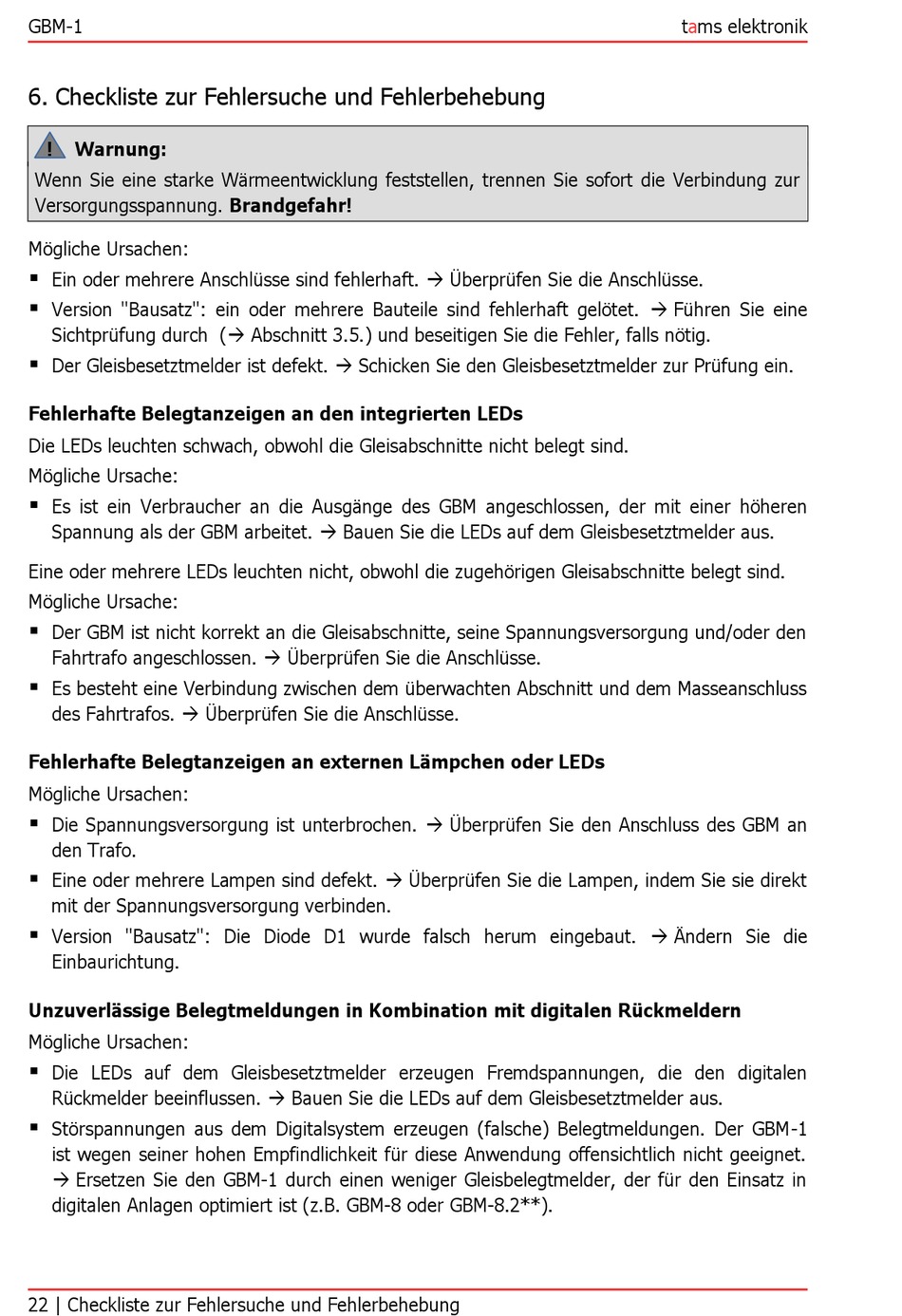

6. Checkliste zur Fehlersuche und Fehlerbehebung

! Warnung:
Wenn Sie eine starke Wärmeentwicklung feststellen, trennen Sie sofort die Verbindung zur
Versorgungsspannung. Brandgefahr!
Mögliche Ursachen:

Ein oder mehrere Anschlüsse sind fehlerhaft. à Überprüfen Sie die Anschlüsse.

Version "Bausatz": ein oder mehrere Bauteile sind fehlerhaft gelötet. à Führen Sie eine
Sichtprüfung durch (à Abschnitt 3.5.) und beseitigen Sie die Fehler, falls nötig.

Der Gleisbesetztmelder ist defekt. à Schicken Sie den Gleisbesetztmelder zur Prüfung ein.
Fehlerhafte Belegtanzeigen an den integrierten LEDs
Die LEDs leuchten schwach, obwohl die Gleisabschnitte nicht belegt sind.
Mögliche Ursache:

Es ist ein Verbraucher an die Ausgänge des GBM angeschlossen, der mit einer höheren
Spannung als der GBM arbeitet. à Bauen Sie die LEDs auf dem Gleisbesetztmelder aus.
Eine oder mehrere LEDs leuchten nicht, obwohl die zugehörigen Gleisabschnitte belegt sind.
Mögliche Ursache:

Der GBM ist nicht korrekt an die Gleisabschnitte, seine Spannungsversorgung und/oder den
Fahrtrafo angeschlossen. à Überprüfen Sie die Anschlüsse.

Es besteht eine Verbindung zwischen dem überwachten Abschnitt und dem Masseanschluss
des Fahrtrafos. à Überprüfen Sie die Anschlüsse.
Fehlerhafte Belegtanzeigen an externen Lämpchen oder LEDs
Mögliche Ursachen:

Die Spannungsversorgung ist unterbrochen. à Überprüfen Sie den Anschluss des GBM an
den Trafo.

Eine oder mehrere Lampen sind defekt. à Überprüfen Sie die Lampen, indem Sie sie direkt
mit der Spannungsversorgung verbinden.

Version "Bausatz": Die Diode D1 wurde falsch herum eingebaut. à Ändern Sie die
Einbaurichtung.
Unzuverlässige Belegtmeldungen in Kombination mit digitalen Rückmeldern
Mögliche Ursachen:

Die LEDs auf dem Gleisbesetztmelder erzeugen Fremdspannungen, die den digitalen
Rückmelder beeinflussen. à Bauen Sie die LEDs auf dem Gleisbesetztmelder aus.

Störspannungen aus dem Digitalsystem erzeugen (falsche) Belegtmeldungen. Der GBM-1
ist wegen seiner hohen Empfindlichkeit für diese Anwendung offensichtlich nicht geeignet.
à Ersetzen Sie den GBM-1 durch einen weniger Gleisbelegtmelder, der für den Einsatz in
digitalen Anlagen optimiert ist (z.B. GBM-8 oder GBM-8.2**).
