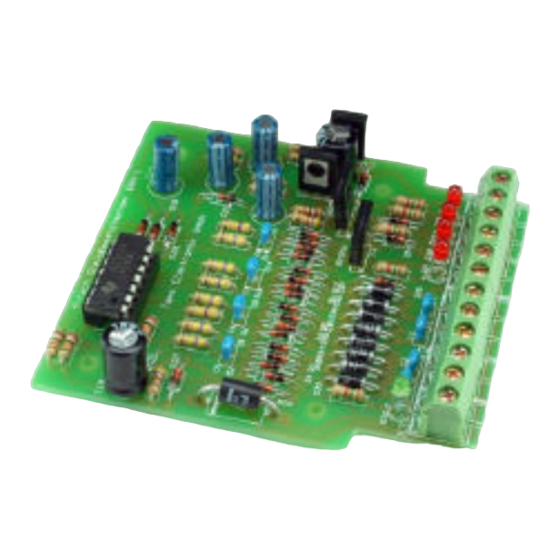

- Seite 1 GBM-1 Gleisbesetztmelder 4-fach Anleitung Artikel-Nrn. 52-01015 | 52-01016 | 52-01017 tams elektronik n n n...
- Seite 2 DIN A5. Wenn Sie eine größere Darstellung bevorzugen, ist der Ausdruck auf DIN A4 empfehlenswert. ** Die Sternchen Mit den Sternchen sind weitere Produkte aus dem Lieferprogramm der Tams Elektronik GmbH gekennzeichnet: Gleisbesetztmelder GBM-8 | Artikel-Nummern 52-01085, 52-01086 und 52-01087 ...
-
Seite 3: Inhaltsverzeichnis
GBM-1 Inhalt 1. Einstieg........................4 1.1. Packungsinhalt.....................4 1.2. Zubehör.......................4 1.3. Bestimmungsgemäßer Gebrauch................5 1.4. Sicherheitshinweise....................5 1.5. Pflege........................5 2. Funktion........................6 3. Zusammenbau des Bausatzes..................8 3.1. Sicherheitshinweise....................8 3.2. Richtig löten......................9 3.3. Vorbereitungen....................10 3.4. Bestückungsplan und Stückliste................12 3.5. Den Bausatz zusammenbauen................13 3.6. Eine Sichtprüfung durchführen................14 3.7. -
Seite 4: Einstieg
Person weitergeben, so geben Sie auch die Anleitung mit. 1.1. Packungsinhalt 1 Bausatz GBM-1 (Artikel-Nr. 52-01015-01), bestehend aus sämtlichen in der Stückliste ( Abschnitt 3.4.) aufgeführten Bauteilen und einer Platine oder 1 fertig aufgebaute und geprüfte Platine GBM-1 (Artikel-Nr. 52-01016-01) oder 1 Gleisbesetztmelder GBM-1 im Gehäuse (Artikel-Nr. -
Seite 5: Bestimmungsgemäßer Gebrauch
GBM-1 1.3. Bestimmungsgemäßer Gebrauch Der Gleisbesetztmelder ist für den Einsatz in Modellbahn-Anlagen entsprechend den Angaben in der Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs. Zum bestimmungsgemäßen Gebrauch gehört auch das Lesen, Verstehen und Befolgen aller Teile der Anleitung. Der Gleisbesetztmelder ist nicht dafür bestimmt, von Kindern unter 14 Jahren angeschlossen und eingesetzt zu werden. -
Seite 6: Funktion
In analogen Gleichstromanlagen erkennt er Fahrzeuge unabhängig von der Fahrtrichtung, mit der sie in einen Gleisabschnitt einfahren. Die vier Ausgänge des GBM-1 können mit je 500 mA belastet werden, was den direkten Anschluss vieler Verbrauchern ermöglicht. Prinzipiell kann der GBM-1 auch in digitalen Anlagen mit allen Digitalformaten eingesetzt werden, z.B. - Seite 7 Empfindlichkeit des GBM-1 können Störspannungen aus dem Digitalsystem jedoch Falschmeldungen verursachen. Die vier Ausgänge des GBM-1 sind bis 500 mA belastbar. Viele Nachfolgeschaltungen können daher auch direkt angeschlossen und in Abhängigkeit vom Belegtzustand der Gleisabschnitte ein- oder ausgeschaltet werden. Verbraucher, die einen höheren Strom benötigen, müssen über Relais geschaltet werden.
-
Seite 8: Zusammenbau Des Bausatzes
GBM-1 tams elektronik 3. Zusammenbau des Bausatzes Diesen Abschnitt können Sie überspringen, wenn Sie einen Fertig-Baustein oder ein Fertig- Gerät erworben haben. 3.1. Sicherheitshinweise Mechanische Gefährdungen Abgeknipste Litzen und Drähte können scharfe Spitzen haben. Dies kann bei unachtsamem Zugreifen zu Hautverletzungen führen. Achten Sie daher beim Zugreifen auf scharfe Spitzen. -
Seite 9: Richtig Löten
GBM-1 Schulen, Ausbildungseinrichtungen, Hobby- Selbsthilfewerkstätten Zusammenbau, der Einbau und das Betreiben von Baugruppen durch geschultes Personal verantwortlich zu überwachen. In gewerblichen Einrichtungen sind die Unfallverhütungs- vorschriften der gewerblichen Berufsgenossenschaften zu beachten. 3.2. Richtig löten Verwenden Sie einen Lötkolben mit Temperaturregelung, den Sie auf ca. 300 °C einstellen. -
Seite 10: Vorbereitungen
GBM-1 tams elektronik 3.3. Vorbereitungen Legen Sie die Bauteile sortiert vor sich auf den Arbeitsplatz. Die verschiedenen Bauteile haben folgende Besonderheiten, die Sie beim Zusammenbau beachten müssen: Widerstände Widerstände "bremsen" den Stromfluss. Der Wert von Widerständen für kleinere Leistungen wird durch Farbringe dargestellt. - Seite 11 GBM-1 Leuchtdioden (LEDs) Wenn Leuchtdioden in Durchlassrichtung betrieben werden, leuchten sie. Sie sind in vielen verschiedenen Ausführungen (im Hinblick auf Farbe, Größe, Form, Leuchtkraft, max. Strom, Brennspannung) verfügbar. Leuchtdioden müssen immer über einen Vorwiderstand betrieben werden, da sie bei zu hohem Stromfluss nach kurzer Betriebsdauer zerstört werden.
-
Seite 12: Bestückungsplan Und Stückliste
GBM-1 tams elektronik 3.4. Bestückungsplan und Stückliste Bestückungsplan Stückliste Kohleschicht-Widerstände 470 W R4, R7, R10, R13, R14, R16, R18, R20 10 kW R2, R3, R5, R6, R8, R9, R11, R12 470 kW R15, R17, R19, R21 47 kW R22 - R26... -
Seite 13: Den Bausatz Zusammenbauen
GBM-1 3.5. Den Bausatz zusammenbauen Gehen Sie entsprechend der Reihenfolge in der nachfolgenden Liste vor. Verlöten Sie zunächst die Bauteile von der Lötseite und trennen Sie die überstehenden Drahtenden mit einem Seitenschneider knapp über der Lötstelle ab. Beachten Sie die Hinweise zum Löten in Abschnitt 3.2. -
Seite 14: Eine Sichtprüfung Durchführen
Schließen Sie das Glühlampchen nacheinander an die vier Eingänge des Gleisbesetztmelders an. Glühlampchen Anschluss an: Eingang E1 und ~ (nicht ^!) des GBM-1 GBM-1 ~ und ^ Anschluss an: Trafo → Die LED, die dem Ausgang A1 zugeordnet ist, sollte nun leuchten. -
Seite 15: Den Gleisbesetztmelder Anschließen
^ bzw. ""- Anschluss des Trafos zur Versorgung des GBM-1 ^ - Anschluss des Fahrtrafos / Boosters Hinweis: Die beiden Masse-Anschlüsse des GBM-1 ^ sind intern miteinander verbunden und können nach Bedarf verwendet werden. ~ - bzw. "+"- Anschluss des Trafos zur Versorgung des GBM-1 4.2. - Seite 16 GBM-1 tams elektronik Anschluss an Wechselstromanlagen (Mittelleiter-Systeme) Anschluss an Gleichstromanlagen (2-Leiter-Systeme) Gleisabschnitt ohne Überwachung 1 - 4 Meldeabschnitte 1 - 4 Abzuschaltender Meldeabschnitt (Beispiel) 16 | Den Gleisbesetztmelder anschließen...
-
Seite 17: Anschluss Der Gleisabschnitte
Masseanschluss des Gleisbelegtmelders. Die beiden Masse-Anschlüsse des GBM-1 (^) sind intern miteinander verbunden und können nach Bedarf verwendet werden. Beachten Sie: Der GBM-1 darf nicht über Trafos oder digitale Booster versorgt werden, die Fahrstrom bereitstellen. Geeignet sind Trafos (oder Booster), die z.B. andere Gleisbesetztmelder oder Beleuchtungen versorgen. -
Seite 18: Anschluss Von Leds Oder Glühlämpchen
Bei LEDs müssen Sie auf die richtige Polung achten, da sie sonst nicht leuchten. Schließen Sie die Kathoden (-) an die Ausgänge des GBM-1 (A1 bis A4) und die Anoden (+) an den Rückleiter für die Ausgänge (+) an. Bei bedrahteten LEDs ist der längere Anschluss die Anode (+). -
Seite 19: Anschluss Nachrangiger Schaltungen
5. Anschluss nachrangiger Schaltungen Verbraucher mit einer Stromaufnahme von bis zu 500 mA können direkt an die Ausgänge A1 bis A4 des GBM-1 angeschlossen und in Abhängigkeit vom Belegtzustand ein- und ausgeschaltet werden. Die Auswertung der Eingangssignale erfolgt intern gegen Masse. Sie können daher die Ausgänge des GBM-1 verbinden mit:... - Seite 20 GBM-1 tams elektronik Anschlussbeispiel Für eine automatische Blockstellensteuerung benötigen Sie einen Gleisbelegtmelder GBM- 1 für jeweils bis zu 4 Abschnitte je ein bistabiles Relais oder eine Relaisplatine RL-2 (Artikelnummern 72-00055 oder 72-0056) pro Abschnitt 20 | Anschluss nachrangiger Schaltungen...
- Seite 21 GBM-1 Hinweise zum Anschlussbeispiel Es ist der Anschluss an Gleichstromanlagen dargestellt. Der Anschluss an Wechselstrom- anlagen erfolgt analog zum Anschlussplan in Abschnitt 4.2. Um die Übersichtlichkeit zu erhöhen, ist lediglich der Anschluss der Relaisplatine für Abschnitt 1 des Gleisbelegtmelders Nummer 1 vollständig dargestellt (im Anschlussplan als "1.1"...
-
Seite 22: Checkliste Zur Fehlersuche Und Fehlerbehebung
Störspannungen aus dem Digitalsystem erzeugen (falsche) Belegtmeldungen. Der GBM-1 ist wegen seiner hohen Empfindlichkeit für diese Anwendung offensichtlich nicht geeignet. à Ersetzen Sie den GBM-1 durch einen weniger Gleisbelegtmelder, der für den Einsatz in digitalen Anlagen optimiert ist (z.B. GBM-8 oder GBM-8.2**). -
Seite 23: Technische Hotline
GBM-1 6.1. Technische Hotline Bei Rückfragen zum Einsatz des Gleisbelegtmelders hilft Ihnen unsere Technische Hotline (Telefonnummer und Mailadresse auf der letzten Seite). 6.2. Reparaturen Sie können uns einen defektes Gleisbelegtmelder zur Reparatur einschicken (Adresse auf der letzten Seite). Im Gewährleistungs- oder Garantiefall ist die Reparatur für Sie kostenlos. Als Nachweis eines etwaigen Gewährleistungs- oder Garantieanspruchs legen Sie Ihrer... -
Seite 24: Technische Daten
den Eingängen digitaler Rückmelder Elektrische Eigenschaften Spannungsversorgung 12 - 18 Volt Gleich- oder Wechselspannung Der GBM-1 darf nicht über Trafos oder digitale Booster versorgt werden, die Fahrstrom bereitstellen. Stromaufnahme (ohne angeschlossene Verbraucher) ca. 15 mA Max. Strom in den Gleisabschnitten 1.200 mA pro Gleisabschnitt... - Seite 25 GBM-1 Umgebung Für den Gebrauch in geschlossenen Räumen Umgebungstemperatur im Betrieb 0 ~ + 30 °C Zulässige relative Luftfeuchtigkeit im Betrieb 10 ~ 85% (nicht kondensierend) Umgebungstemperatur bei Lagerung - 10 ~ + 40 °C Zulässige relative Luftfeuchtigkeit bei Lagerung...
-
Seite 26: Garantie, Eu-Konformität & Weee
GBM-1 tams elektronik 8. Garantie, EU-Konformität & WEEE 8.1. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer selbständigen... -
Seite 27: Eg-Konformitätserklärung
GBM-1 8.2. EG-Konformitätserklärung Dieses Produkt erfüllt die Forderungen der nachfolgend genannten EU-Richtlinien und trägt dafür die CE-Kennzeichnung. 2001/95/EU Produktsicherheits-Richtlinie 2015/863/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) 2014/30/EU über elektromagnetische Verträglichkeit (EMV-Richtlinie). Zu Grunde liegende... - Seite 28 Weitere Informationen und Tipps: http://www.tams-online.de Garantie und Service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
