GBM-1

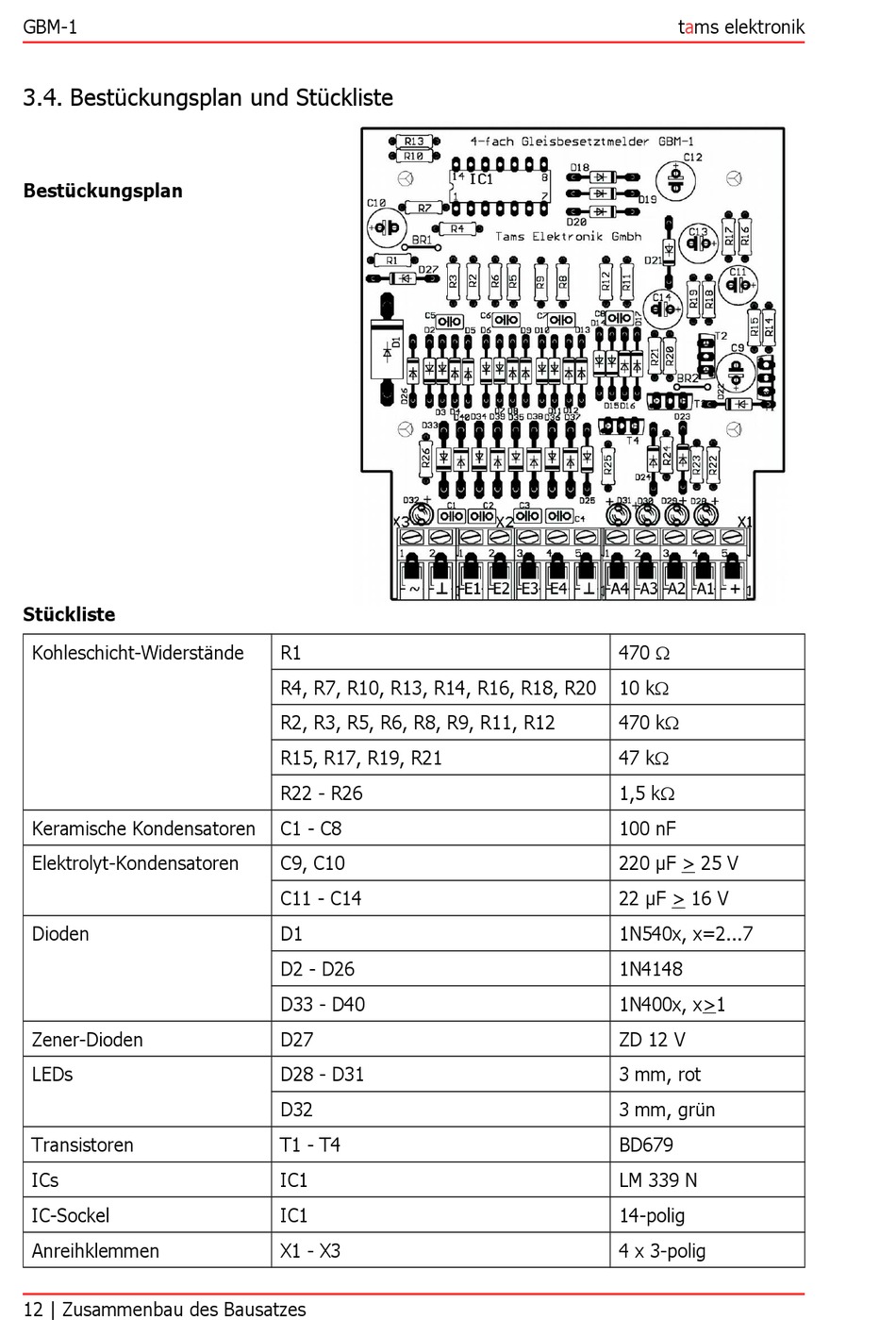

3.4. Bestückungsplan und Stückliste
Bestückungsplan
Stückliste
Kohleschicht-Widerstände
Keramische Kondensatoren
Elektrolyt-Kondensatoren
Dioden
Zener-Dioden
LEDs
Transistoren
ICs
IC-Sockel
Anreihklemmen
12 | Zusammenbau des Bausatzes
R1
R4, R7, R10, R13, R14, R16, R18, R20
R2, R3, R5, R6, R8, R9, R11, R12
R15, R17, R19, R21
R22 - R26
C1 - C8
C9, C10
C11 - C14
D1
D2 - D26
D33 - D40
D27
D28 - D31
D32
T1 - T4
IC1
IC1
X1 - X3
tams elektronik
470 W
10 kW
470 kW
47 kW
1,5 kW
100 nF
220 µF > 25 V
22 µF > 16 V
1N540x, x=2...7
1N4148
1N400x, x>1
ZD 12 V
3 mm, rot
3 mm, grün
BD679
LM 339 N
14-polig
4 x 3-polig
