GBM-1

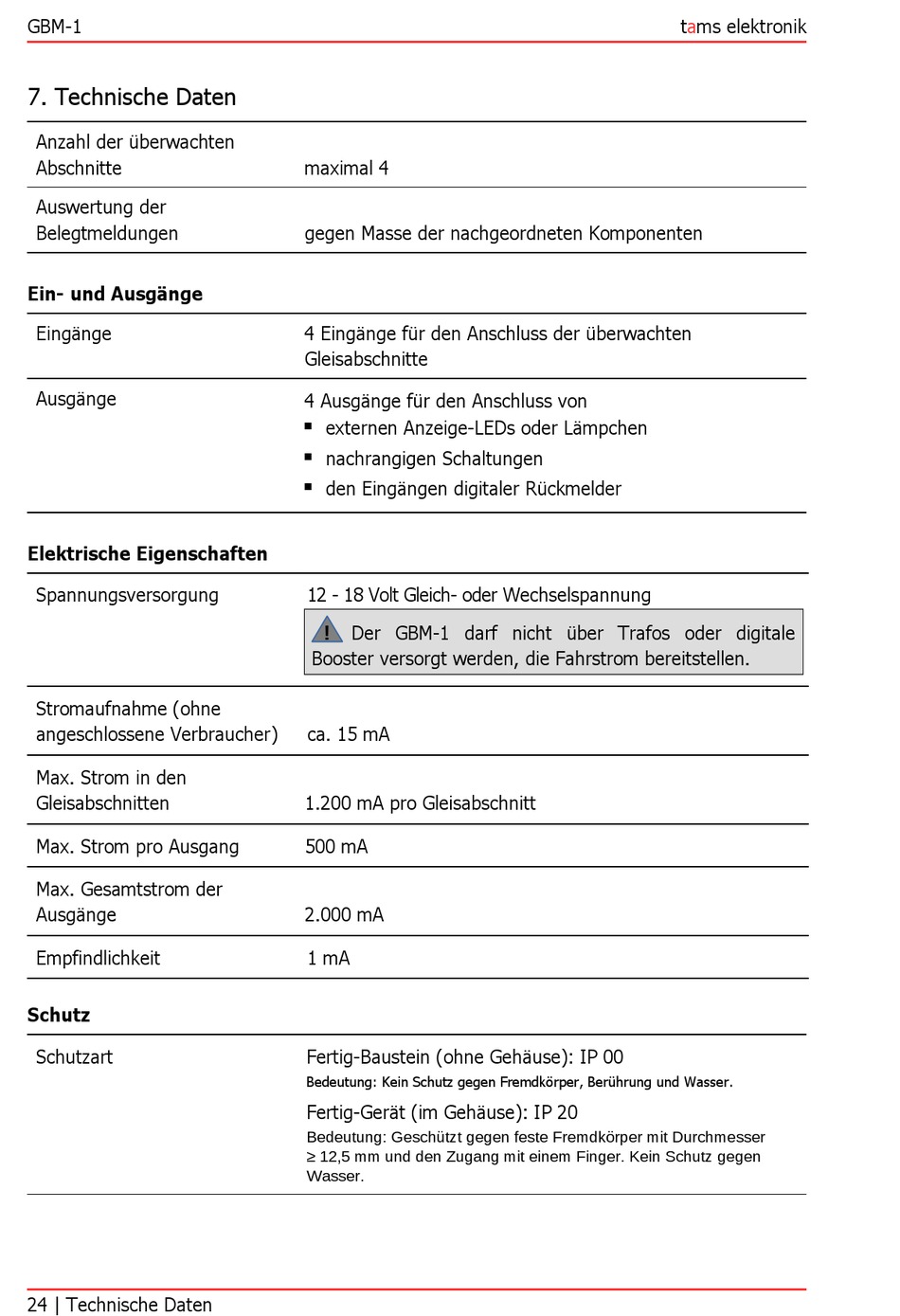

7. Technische Daten
Anzahl der überwachten
Abschnitte
Auswertung der
Belegtmeldungen
Ein- und Ausgänge
Eingänge
Ausgänge
Elektrische Eigenschaften
Spannungsversorgung
Stromaufnahme (ohne
angeschlossene Verbraucher)
Max. Strom in den
Gleisabschnitten
Max. Strom pro Ausgang
Max. Gesamtstrom der
Ausgänge
Empfindlichkeit
Schutz
Schutzart
24 | Technische Daten
maximal 4
gegen Masse der nachgeordneten Komponenten
4 Eingänge für den Anschluss der überwachten
Gleisabschnitte
4 Ausgänge für den Anschluss von
externen Anzeige-LEDs oder Lämpchen
nachrangigen Schaltungen
den Eingängen digitaler Rückmelder
12 - 18 Volt Gleich- oder Wechselspannung
Der GBM-1 darf nicht über Trafos oder digitale
!
Booster versorgt werden, die Fahrstrom bereitstellen.
ca. 15 mA
1.200 mA pro Gleisabschnitt
500 mA
2.000 mA
1 mA
Fertig-Baustein (ohne Gehäuse): IP 00
Bedeutung: Kein Schutz gegen Fremdkörper, Berührung und Wasser.
Fertig-Gerät (im Gehäuse): IP 20
Bedeutung: Geschützt gegen feste Fremdkörper mit Durchmesser
≥ 12,5 mm und den Zugang mit einem Finger. Kein Schutz gegen
Wasser.
tams elektronik
